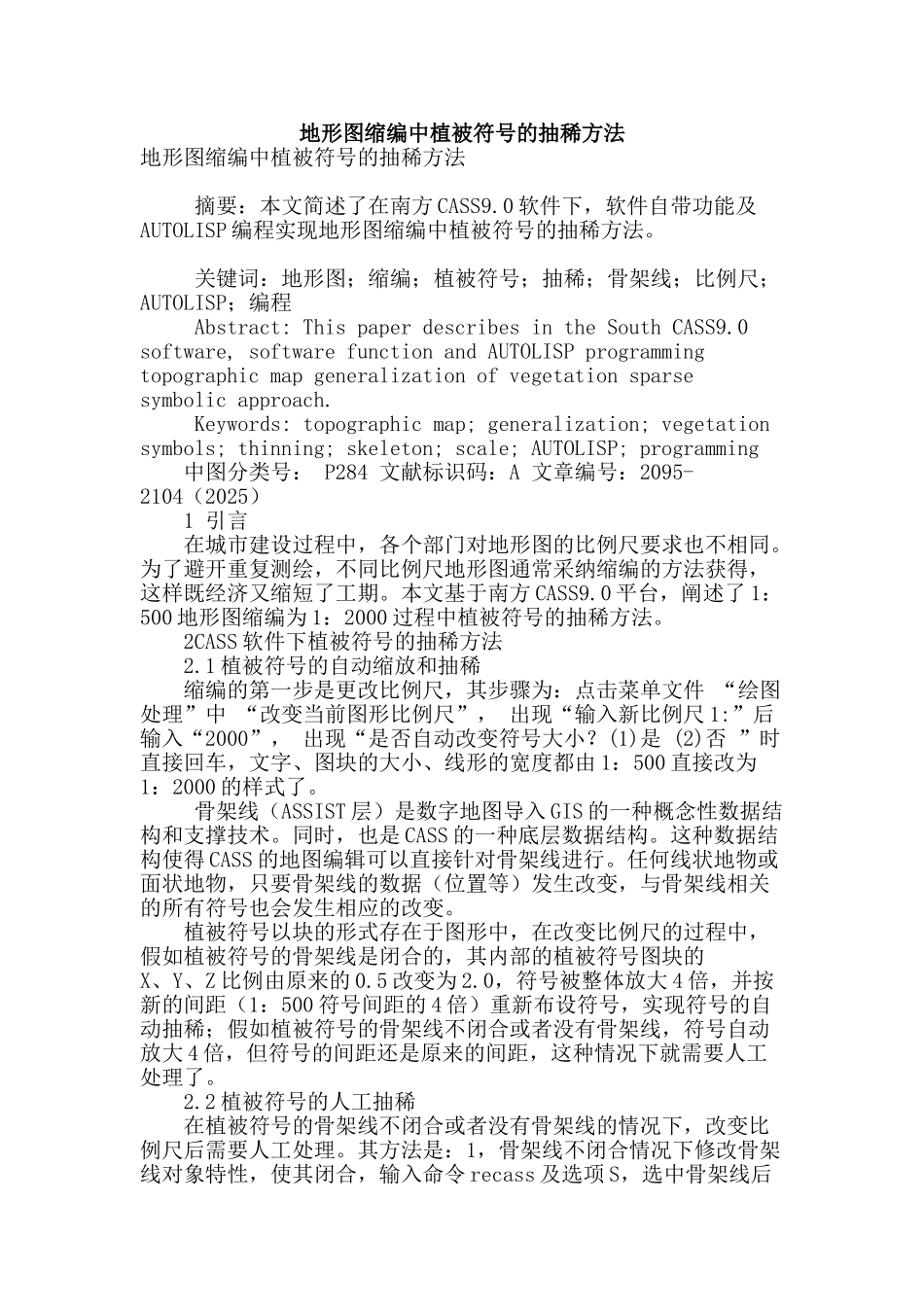

地形图缩编中植被符号的抽稀方法

地形图缩编中植被符号的抽稀方法地形图缩编中植被符号的抽稀方法 摘要：本文简述了在南方 CASS9.0 软件下，软件自带功能及AUTOLISP 编程实现地形图缩编中植被符号的抽稀方法。 关键词：地形图；缩编；植被符号；抽稀；骨架线；比例尺；AUTOLISP；编程 Abstract: This paper describes in the South CASS9.0 software, software function and AUTOLISP programming topographic map generalization of vegetation sparse symbolic approach. Keywords: topographic map; generalization; vegetation symbols; thinning; skeleton; scale; AUTOLISP; programming 中图分类号： P284 文献标识码：A 文章编号：2095-2104（2025） 1 引言 在城市建设过程中，各个部门对地形图的比例尺要求也不相同。为了避开重复测绘，不同比例尺地形图通常采纳缩编的方法获得，这样既经济又缩短了工期。本文基于南方 CASS9.0 平台，阐述了 1：500 地形图缩编为 1：2000 过程中植被符号的抽稀方法。 2CASS 软件下植被符号的抽稀方法 2.1 植被符号的自动缩放和抽稀 缩编的第一步是更改比例尺，其步骤为：点击菜单文件 “绘图处理”中 “改变当前图形比例尺”， 出现“输入新比例尺 1:”后输入“2000”， 出现“是否自动改变符号大小？(1)是 (2)否 ”时直接回车，文字、图块的大小、线形的宽度都由 1：500 直接改为1：2000 的样式了。 骨架线（ASSIST 层）是数字地图导入 GIS 的一种概念性数据结构和支撑技术。同时，也是 CASS 的一种底层数据结构。这种数据结构使得 CASS 的地图编辑可以直接针对骨架线进行。任何线状地物或面状地物，只要骨架线的数据（位置等）发生改变，与骨架线相关的所有符号也会发生相应的改变。 植被符号以块的形式存在于图形中，在改变比例尺的过程中，假如植被符号的骨架线是闭合的，其内部的植被符号图块的X、Y、Z 比例由原来的 0.5 改变为 2.0，符号被整体放大 4 倍，并按新的间距（1：500 符号间距的 4 倍）重新布设符号，实现符号的自动抽稀；假如植被符号的骨架线不闭合或者没有骨架线，符号自动放大 4 倍，但符号的间距还是原来的间距，这种情况下就需要人工处理了。 2.2 植被符号的人工抽稀 在植被符号的骨架线不闭合或者没有骨架线的情况下，改变比例尺后需要人工处理。其方法是：1，骨架线不闭合情况下修改骨架线对象特性，使其闭合，输入命...
