地板采暖施工工艺

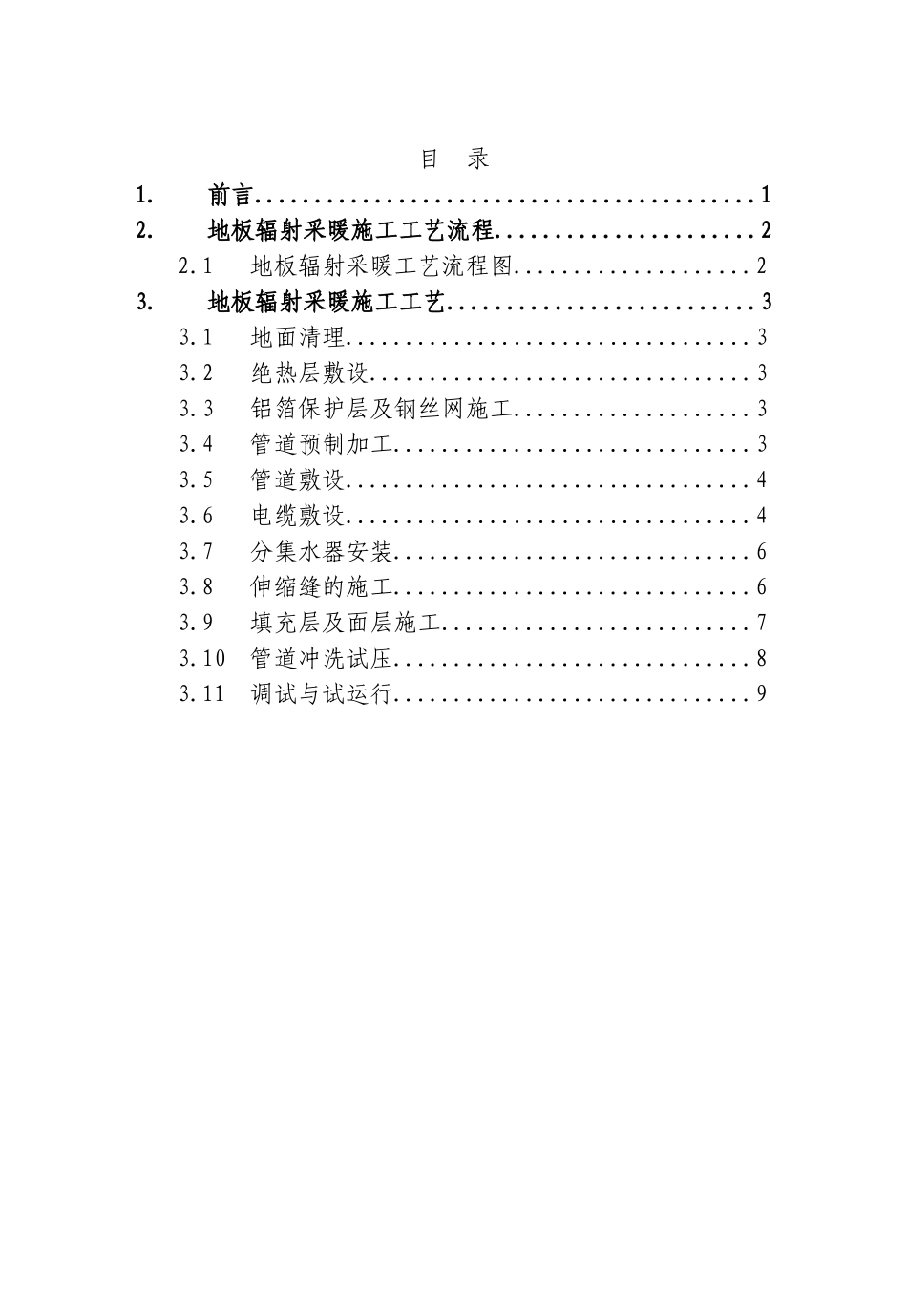

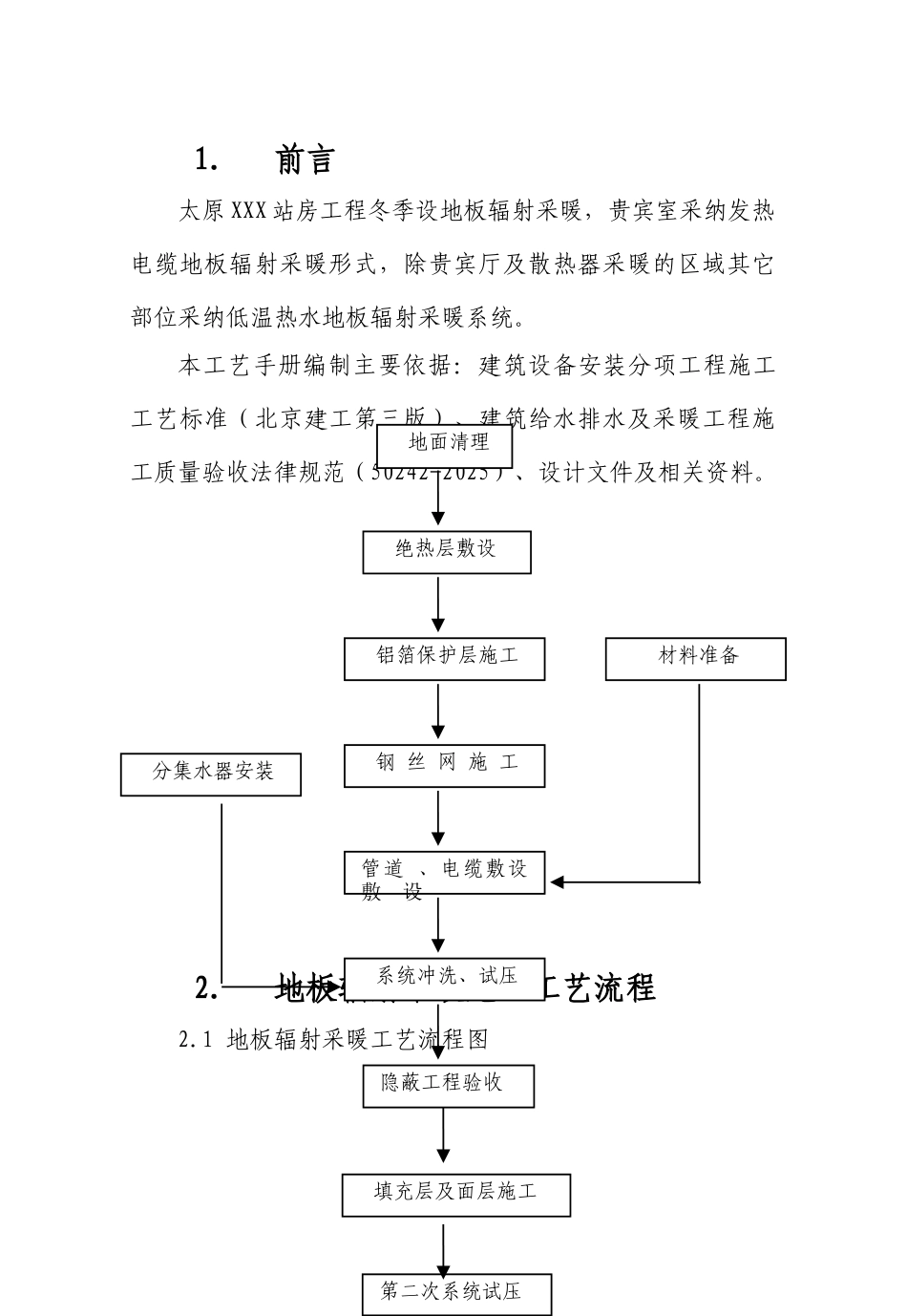

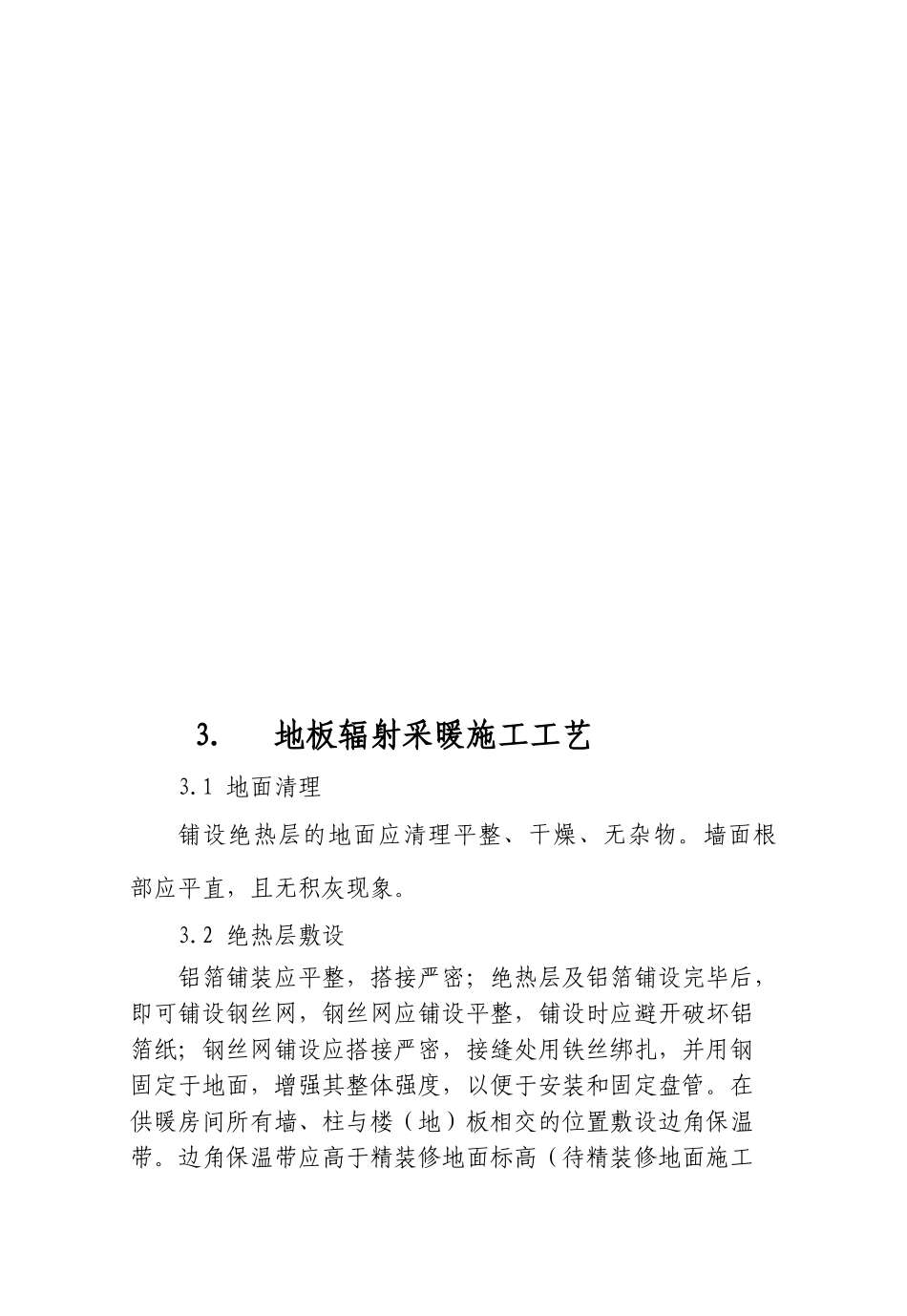

目 录1.前言..........................................12.地板辐射采暖施工工艺流程......................22.1地板辐射采暖工艺流程图....................23.地板辐射采暖施工工艺..........................33.1地面清理..................................33.2绝热层敷设................................33.3铝箔保护层及钢丝网施工....................33.4管道预制加工..............................33.5管道敷设..................................43.6电缆敷设..................................43.7分集水器安装..............................63.8伸缩缝的施工..............................63.9填充层及面层施工..........................73.10管道冲洗试压..............................83.11调试与试运行..............................91.前言太原 XXX 站房工程冬季设地板辐射采暖，贵宾室采纳发热电缆地板辐射采暖形式，除贵宾厅及散热器采暖的区域其它部位采纳低温热水地板辐射采暖系统。本工艺手册编制主要依据：建筑设备安装分项工程施工工艺标准（北京建工第三版）、建筑给水排水及采暖工程施工质量验收法律规范（50242-2025）、设计文件及相关资料。2.地板辐射采暖施工工艺流程2.1 地板辐射采暖工艺流程图 材料准备 分集水器安装第二次系统试压 地面清理 绝热层敷设 铝箔保护层施工管道 、电缆敷设 敷 设 钢 丝 网 施 工 填充层及面层施工 系统冲洗、试压隐蔽工程验收3.地板辐射采暖施工工艺3.1 地面清理铺设绝热层的地面应清理平整、干燥、无杂物。墙面根部应平直，且无积灰现象。3.2 绝热层敷设铝箔铺装应平整，搭接严密；绝热层及铝箔铺设完毕后，即可铺设钢丝网，钢丝网应铺设平整，铺设时应避开破坏铝箔纸；钢丝网铺设应搭接严密，接缝处用铁丝绑扎，并用钢固定于地面，增强其整体强度，以便于安装和固定盘管。在供暖房间所有墙、柱与楼（地）板相交的位置敷设边角保温带。边角保温带应高于精装修地面标高（待精装修地面施工完成后，切除高于地板面以上的边界保温带）。3.3 铝箔保护层及钢丝网施工铝箔铺装应平整，搭接严密；绝热层及铝箔铺设完毕后，即可铺设钢丝网，钢丝网应铺设平整，铺设时应避开破坏铝箔纸；钢丝网铺设应搭接严密，接缝处用铁丝绑扎，并用钢固定于地面，增强其整体强度，以便于安装和固定盘管。3.4 管道预制加工管道进场后、加工预制前应对比图纸核定加热管的选型、...
