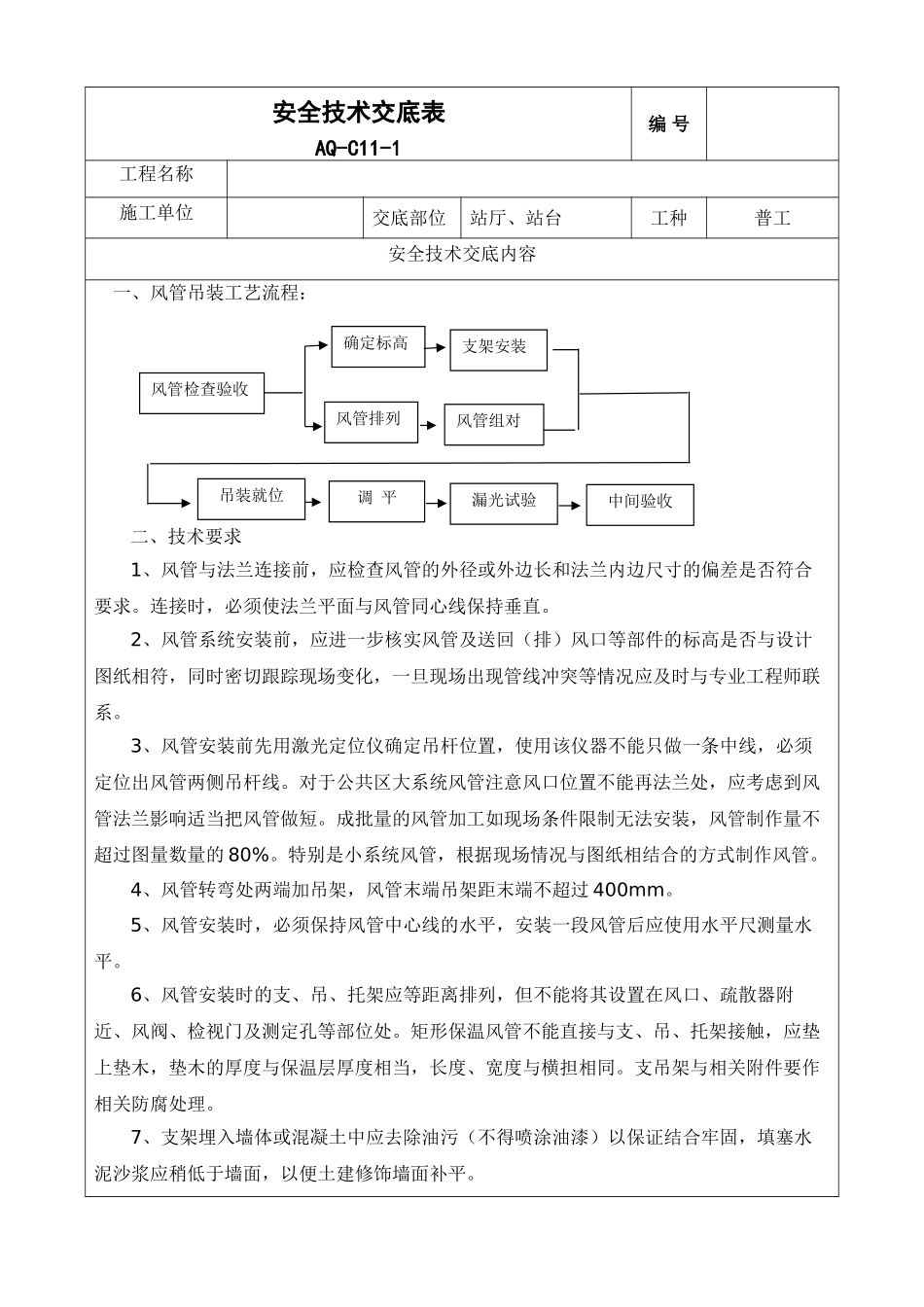

安全技术交底表AQ-C11-1编 号工程名称施工单位交底部位站厅、站台工种普工安全技术交底内容一、风管吊装工艺流程：二、技术要求1、风管与法兰连接前，应检查风管的外径或外边长和法兰内边尺寸的偏差是否符合要求。连接时，必须使法兰平面与风管同心线保持垂直。2、风管系统安装前，应进一步核实风管及送回（排）风口等部件的标高是否与设计图纸相符，同时密切跟踪现场变化，一旦现场出现管线冲突等情况应及时与专业工程师联系。3、风管安装前先用激光定位仪确定吊杆位置，使用该仪器不能只做一条中线，必须定位出风管两侧吊杆线。对于公共区大系统风管注意风口位置不能再法兰处，应考虑到风管法兰影响适当把风管做短。成批量的风管加工如现场条件限制无法安装，风管制作量不超过图量数量的 80%。特别是小系统风管，根据现场情况与图纸相结合的方式制作风管。4、风管转弯处两端加吊架，风管末端吊架距末端不超过 400mm。5、风管安装时，必须保持风管中心线的水平，安装一段风管后应使用水平尺测量水平。6、风管安装时的支、吊、托架应等距离排列，但不能将其设置在风口、疏散器附近、风阀、检视门及测定孔等部位处。矩形保温风管不能直接与支、吊、托架接触，应垫上垫木，垫木的厚度与保温层厚度相当，长度、宽度与横担相同。支吊架与相关附件要作相关防腐处理。7、支架埋入墙体或混凝土中应去除油污（不得喷涂油漆）以保证结合牢固，填塞水泥沙浆应稍低于墙面，以便土建修饰墙面补平。风管检查验收确定标高风管排列支架安装风管组对吊装就位调 平漏光试验中间验收8、风管支、吊架的吊杆应按风管中心线对称安装，不能直接吊在风管法兰上。9、安装立管用线锤吊正，保证风管的垂直度。10、连接法兰的螺母应在同一侧，连接螺栓应为镀锌螺栓，同时必须配备相应的垫片和弹簧垫圈。11、使用倒链起吊风管，要求：①风管下不能站人，由专业人员指挥②固定点要牢固③吊装到 1m 左右高度开始连接底部法兰时，应把倒链拴到横担法兰上，以防滑脱。12、风管法兰不能在墙体内部，大系统风管吊杆必须为圆钢，小系统风管吊杆使用通丝，生根角钢与横担规格相同，通风系统不能使用内胀拴。13、风管生根角钢内直角冲向，假如因为结构内钢筋的影响引起的生根角钢的移动，应旋转生根角钢以保证风管吊杆至风管侧面的距离一致。14、使用登高工具时应注意以下事宜：靠墙单梯与墙面的角度不大于 35 度；人字体开合角度在 65-70 度之间，并且之间用结实绳子捆绑，登...
