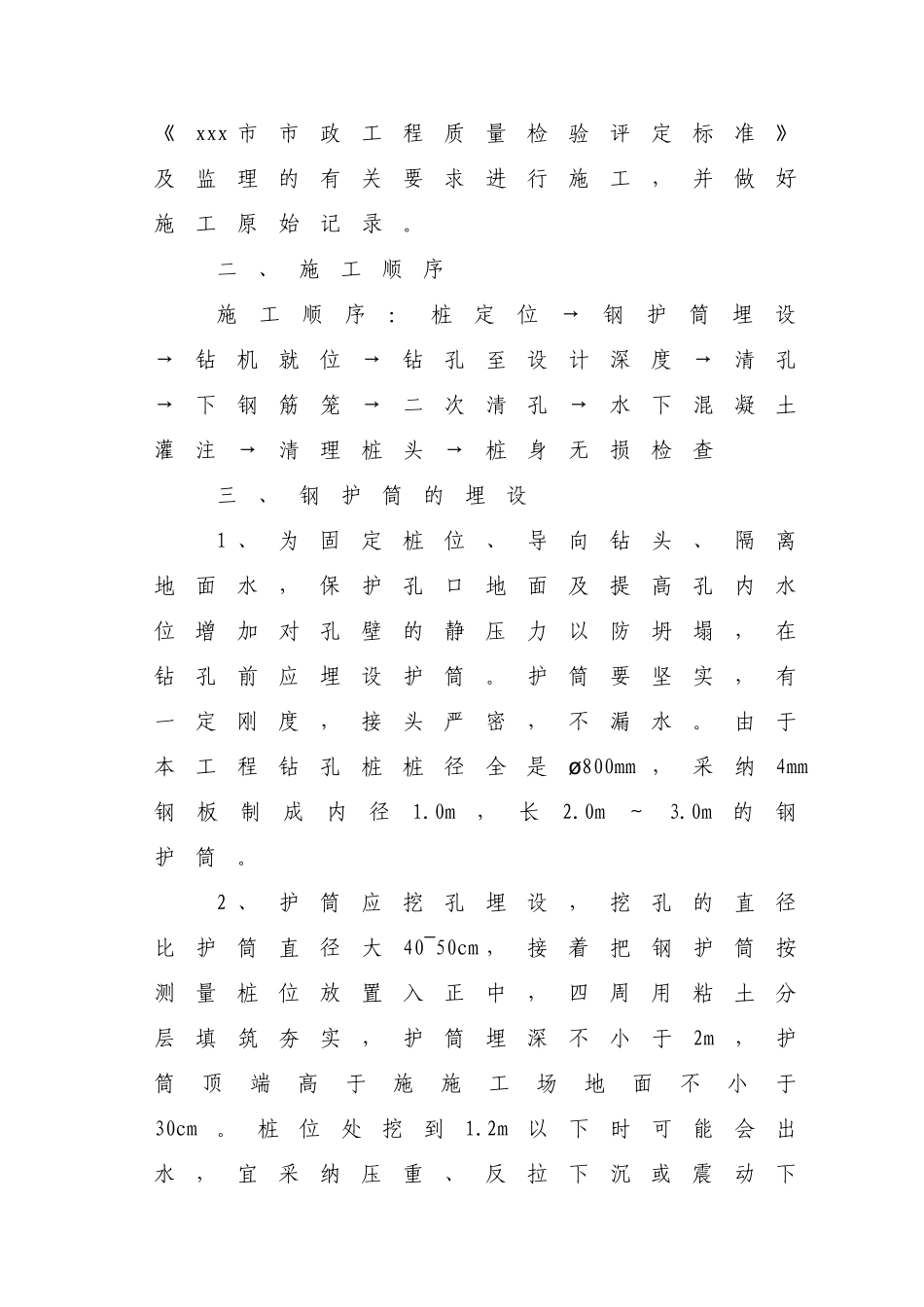

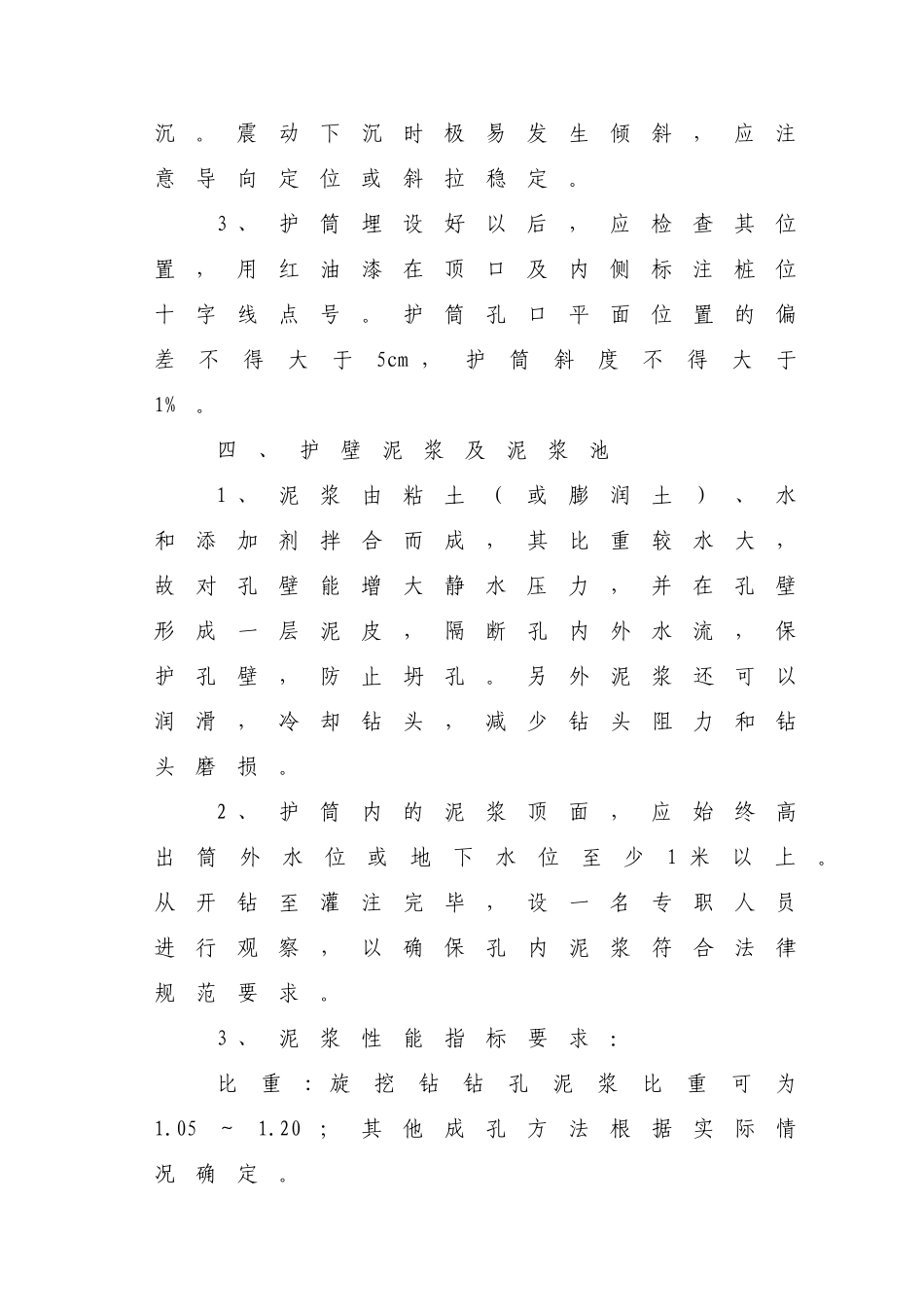

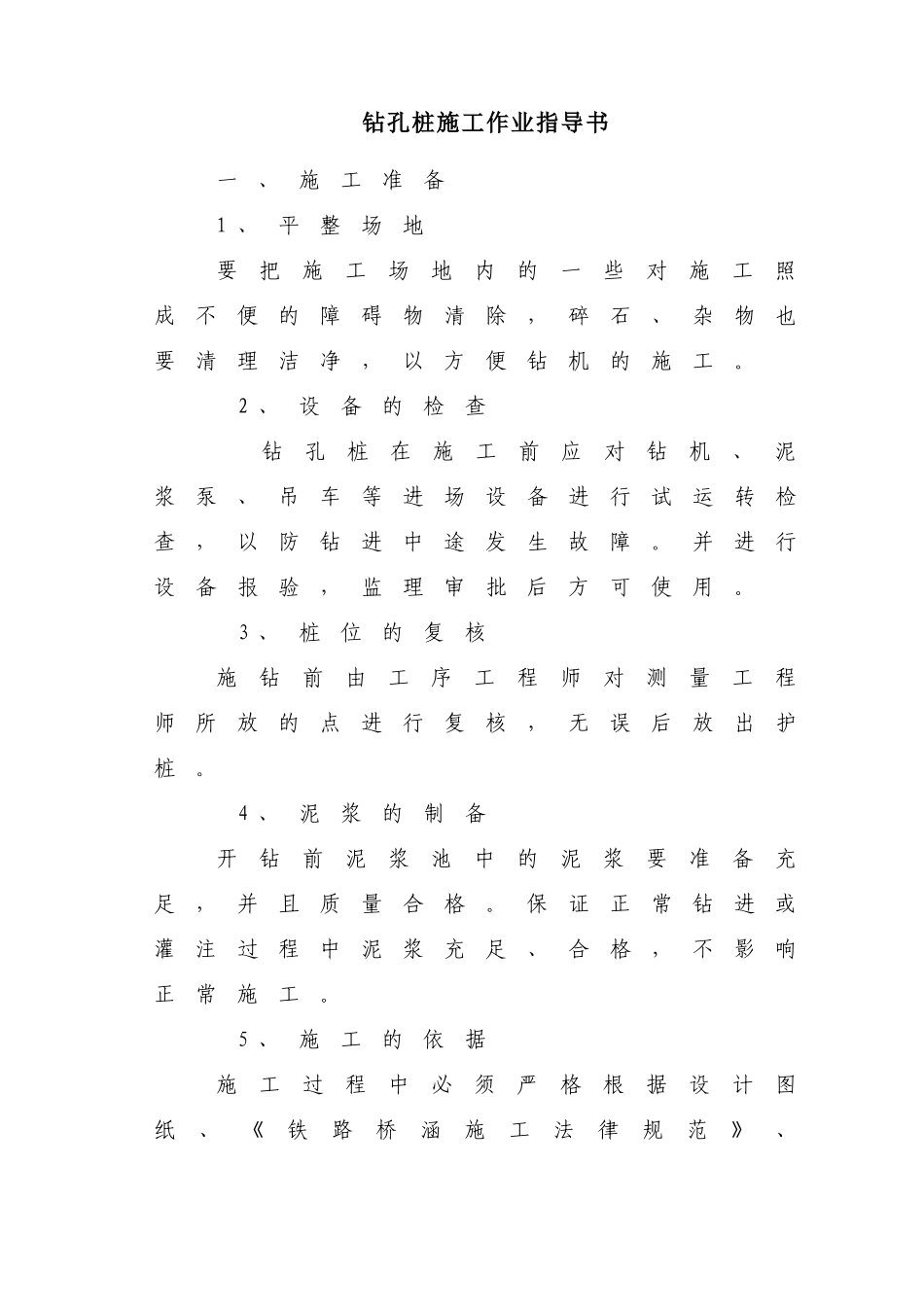

钻孔桩施工作业指导书一、施工准备1 、平整场地要把施工场地内的一些对施工照成不便的障碍物清除，碎石、杂物也要清理洁净，以方便钻机的施工。 2 、设备的检查 钻孔桩在施工前应对钻机、泥浆泵、吊车等进场设备进行试运转检查，以防钻进中途发生故障。并进行设备报验，监理审批后方可使用。 3 、桩位的复核施钻前由工序工程师对测量工程师所放的点进行复核，无误后放出护桩。 4 、泥浆的制备开钻前泥浆池中的泥浆要准备充足，并且质量合格。保证正常钻进或灌注过程中泥浆充足、合格，不影响正常施工。 5 、施工的依据施工过程中必须严格根据设计图纸、《铁路桥涵施工法律规范》、《xxx 市市政工程质量检验评定标准》及监理的有关要求进行施工，并做好施工原始记录。二、施工顺序施工顺序：桩定位→钢护筒埋设→钻机就位→钻孔至设计深度→清孔→下钢筋笼→二次清孔→水下混凝土灌注→清理桩头→桩身无损检查三、钢护筒的埋设1 、为固定桩位、导向钻头、隔离地面水，保护孔口地面及提高孔内水位增加对孔壁的静压力以防坍塌，在钻孔前应埋设护筒。护筒要坚实，有一定刚度，接头严密，不漏水。由于本工程钻孔桩桩径全是ø800mm ，采纳4mm钢板制成内径1.0m，长2.0m～3.0m的钢护筒。2 、护筒应挖孔埋设，挖孔的直径比护筒直径大40~50cm ，接着把钢护筒按测量桩位放置入正中，四周用粘土分层填筑夯实，护筒埋深不小于2m，护筒顶端高于施施工场地面不小于30cm。桩位处挖到1.2m以下时可能会出水，宜采纳压重、反拉下沉或震动下沉。震动下沉时极易发生倾斜，应注意导向定位或斜拉稳定。3 、护筒埋设好以后，应检查其位置，用红油漆在顶口及内侧标注桩位十字线点号。护筒孔口平面位置的偏差不得大于5cm ，护筒斜度不得大于1%。四、护壁泥浆及泥浆池1 、泥浆由粘土（或膨润土）、水和添加剂拌合而成，其比重较水大，故对孔壁能增大静水压力，并在孔壁形成一层泥皮，隔断孔内外水流，保护孔壁，防止坍孔。另外泥浆还可以润滑，冷却钻头，减少钻头阻力和钻头磨损。2 、护筒内的泥浆顶面，应始终高出筒外水位或地下水位至少1 米以上。从开钻至灌注完毕，设一名专职人员进行观察，以确保孔内泥浆符合法律规范要求。3 、泥浆性能指标要求：比重: 旋挖钻钻孔泥浆比重可为1.05～1.20；其他成孔方法根据实际情况确定。粘度: 入孔泥浆粘度，一般地层16～22S ；松散易坍地层19～28S 。含砂率: 新制泥浆不宜大于4%。胶体率: 不应小于95% 。P...
