型钢卸料平台施工组织设计方案

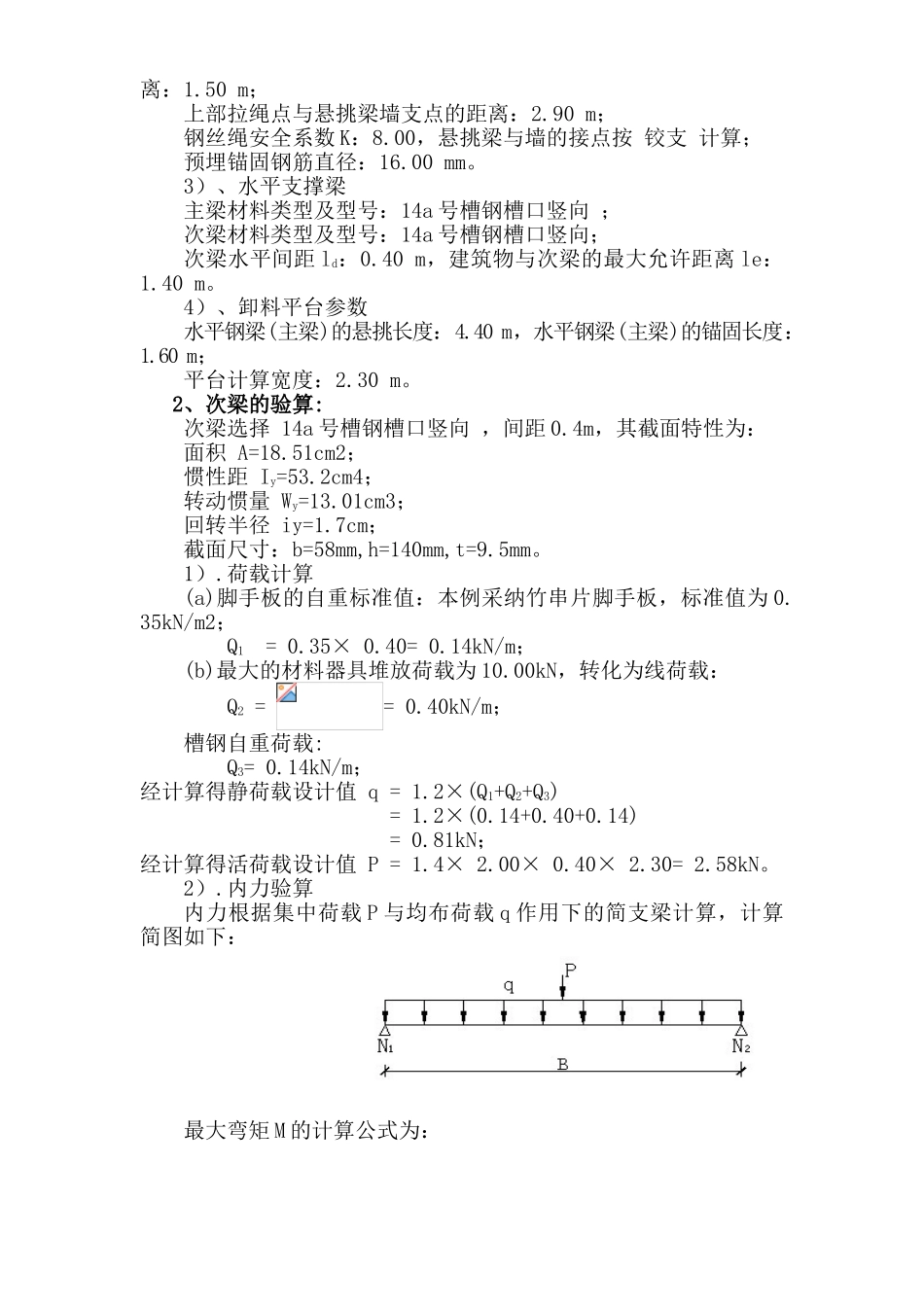

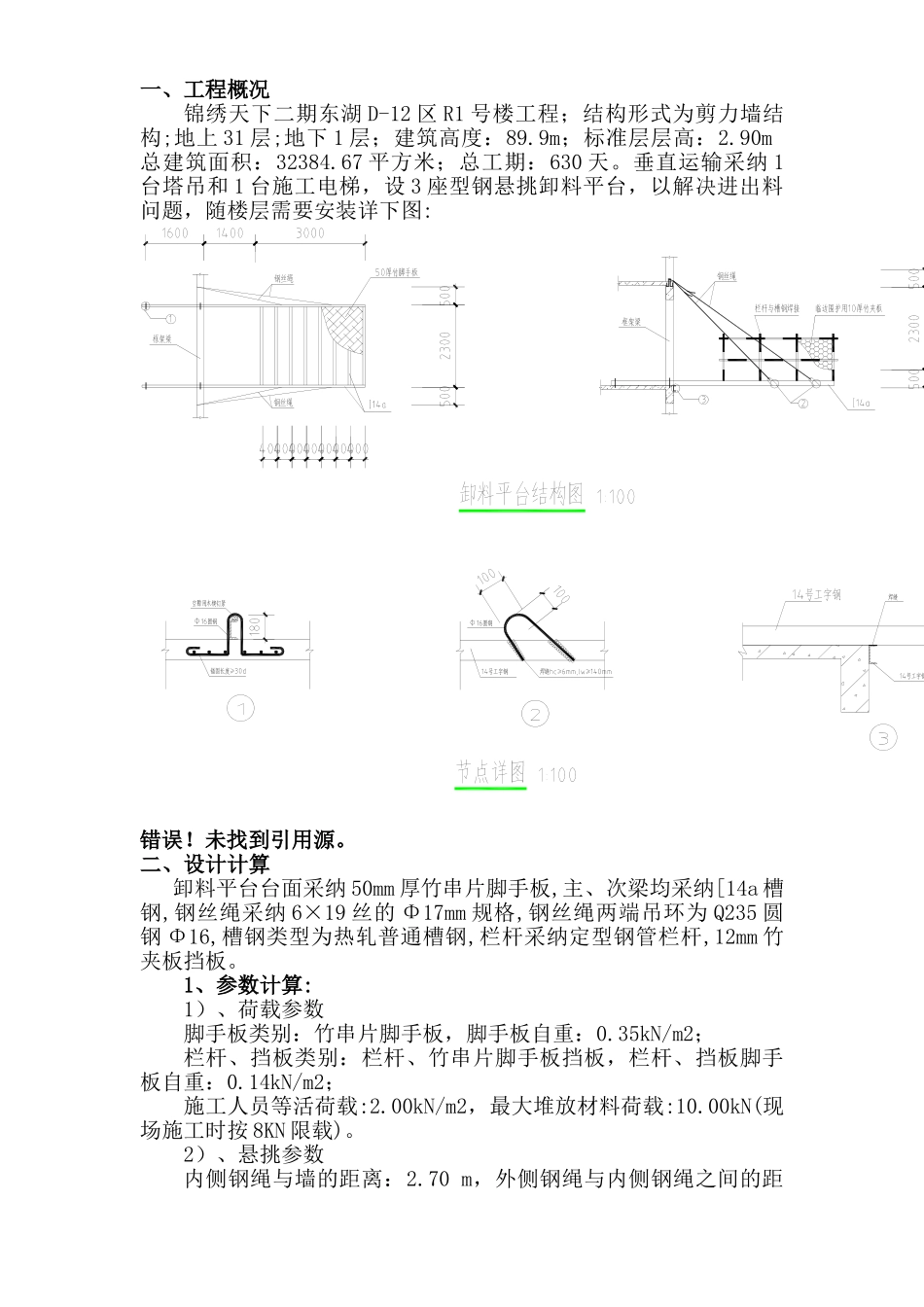

一、工程概况锦绣天下二期东湖 D-12 区 R1 号楼工程；结构形式为剪力墙结构;地上 31 层;地下 1 层；建筑高度：89.9m；标准层层高：2.90m 总建筑面积：32384.67 平方米；总工期：630 天。垂直运输采纳 1台塔吊和 1 台施工电梯，设 3 座型钢悬挑卸料平台，以解决进出料问题，随楼层需要安装详下图:错误！未找到引用源。二、设计计算卸料平台台面采纳 50mm 厚竹串片脚手板,主、次梁均采纳[14a 槽钢,钢丝绳采纳 6×19 丝的 Φ17mm 规格,钢丝绳两端吊环为 Q235 圆钢 Φ16,槽钢类型为热轧普通槽钢,栏杆采纳定型钢管栏杆,12mm 竹夹板挡板。 1、参数计算:1）、荷载参数脚手板类别：竹串片脚手板，脚手板自重：0.35kN/m2；栏杆、挡板类别：栏杆、竹串片脚手板挡板，栏杆、挡板脚手板自重：0.14kN/m2；施工人员等活荷载:2.00kN/m2，最大堆放材料荷载:10.00kN(现场施工时按 8KN 限载)。2）、悬挑参数内侧钢绳与墙的距离：2.70 m，外侧钢绳与内侧钢绳之间的距离：1.50 m；上部拉绳点与悬挑梁墙支点的距离：2.90 m；钢丝绳安全系数 K：8.00，悬挑梁与墙的接点按 铰支 计算；预埋锚固钢筋直径：16.00 mm。3）、水平支撑梁主梁材料类型及型号：14a 号槽钢槽口竖向 ；次梁材料类型及型号：14a 号槽钢槽口竖向；次梁水平间距 ld：0.40 m，建筑物与次梁的最大允许距离 le：1.40 m。4）、卸料平台参数水平钢梁(主梁)的悬挑长度：4.40 m，水平钢梁(主梁)的锚固长度：1.60 m；平台计算宽度：2.30 m。2、次梁的验算:次梁选择 14a 号槽钢槽口竖向 ，间距 0.4m，其截面特性为：面积 A=18.51cm2；惯性距 Iy=53.2cm4；转动惯量 Wy=13.01cm3；回转半径 iy=1.7cm；截面尺寸：b=58mm,h=140mm,t=9.5mm。1）.荷载计算(a)脚手板的自重标准值：本例采纳竹串片脚手板，标准值为 0.35kN/m2； Q1 = 0.35× 0.40= 0.14kN/m；(b)最大的材料器具堆放荷载为 10.00kN，转化为线荷载： Q2 = = 0.40kN/m；槽钢自重荷载: Q3= 0.14kN/m；经计算得静荷载设计值 q = 1.2×(Q1+Q2+Q3) = 1.2×(0.14+0.40+0.14) = 0.81kN；经计算得活荷载设计值 P = 1.4× 2.00× 0.40× 2.30= 2.58kN。2）.内力验算内力根据集中荷载 P 与均布荷载 q 作用下的简支梁计算，计算简图如下： 最大弯矩 M 的计算公式为： 经计算得到，最大弯矩 M = =2.02kN.m。 3）.抗弯强度验算次梁应力： 其中 --- 截面塑性进展系数，...
