城市截污管线工程毛石坝墙基础梁施工方案p

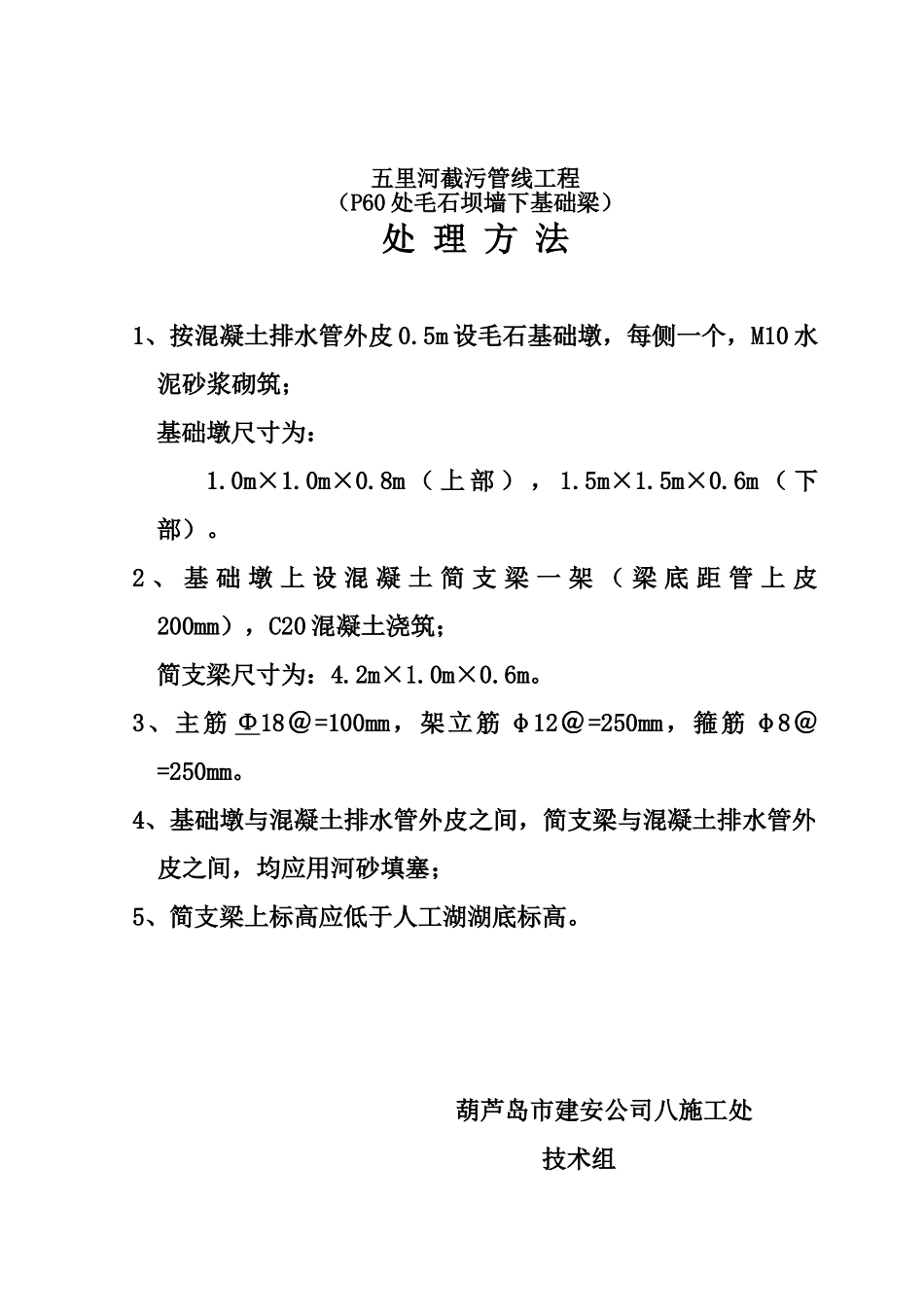

五里河截污管线工程（P60 处毛石坝墙下基础梁）处 理 方 法1、按混凝土排水管外皮 0.5m 设毛石基础墩，每侧一个，M10 水泥砂浆砌筑；基础墩尺寸为：1.0m×1.0m×0.8m （ 上 部 ） ， 1.5m×1.5m×0.6m （ 下部）。2 、 基 础 墩 上 设 混 凝 土 简 支 梁 一 架 （ 梁 底 距 管 上 皮200mm），C20 混凝土浇筑；简支梁尺寸为：4.2m×1.0m×0.6m。3、主筋 Φ18＠=100mm，架立筋 φ12＠=250mm，箍筋 φ8＠=250mm。4、基础墩与混凝土排水管外皮之间，简支梁与混凝土排水管外皮之间，均应用河砂填塞；5、简支梁上标高应低于人工湖湖底标高。 葫芦岛市建安公司八施工处 技术组 2004 年 7 月 10 日
