城市规划制图标准

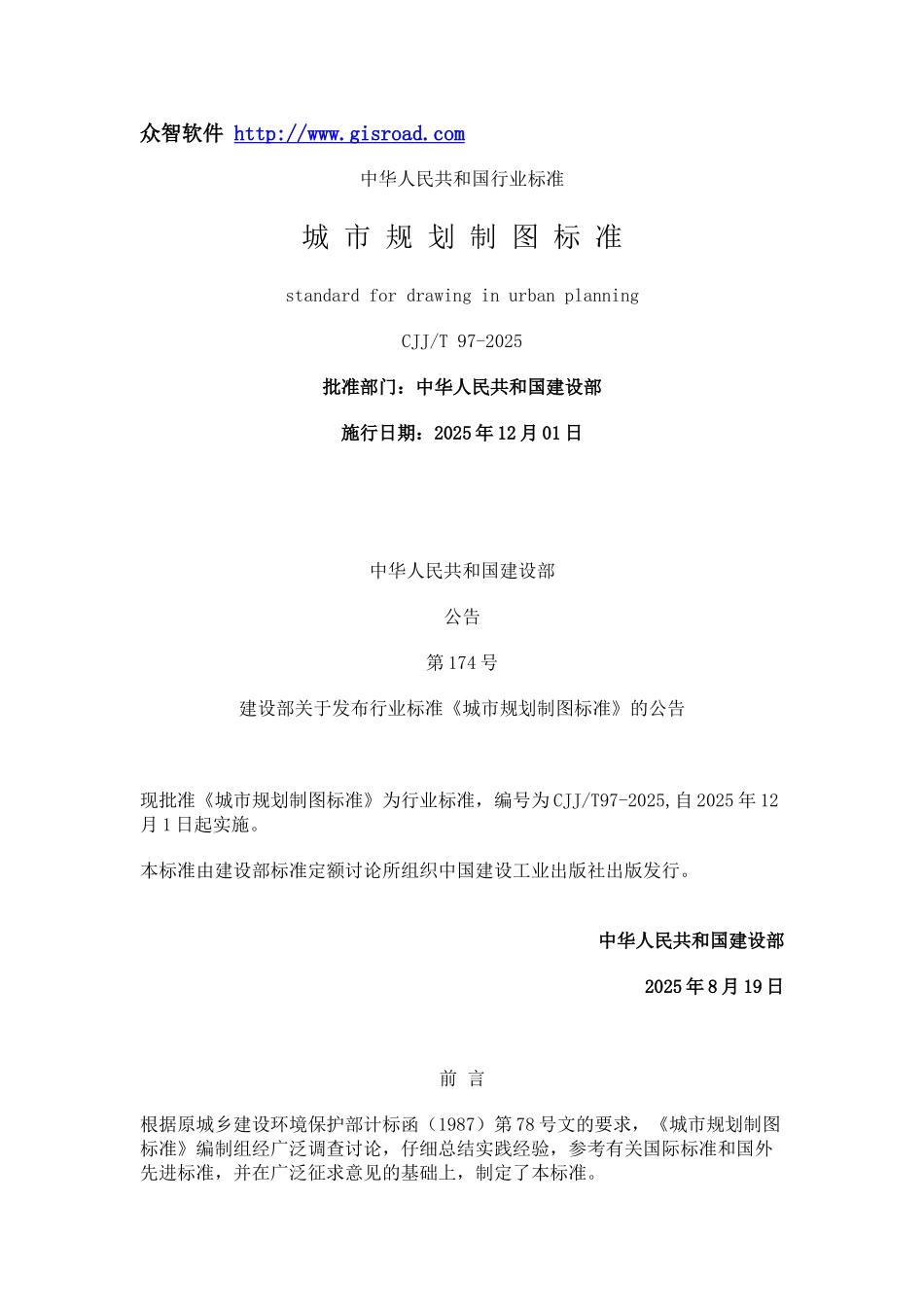

众智软件 http://www.gisroad.com中华人民共和国行业标准城 市 规 划 制 图 标 准standard for drawing in urban planningCJJ/T 97-2025批准部门：中华人民共和国建设部施行日期：2025 年 12 月 01 日 中华人民共和国建设部公告第 174 号建设部关于发布行业标准《城市规划制图标准》的公告 现批准《城市规划制图标准》为行业标准，编号为 CJJ/T97-2025,自 2025 年 12月 1 日起实施。本标准由建设部标准定额讨论所组织中国建设工业出版社出版发行。中华人民共和国建设部2025 年 8 月 19 日 前 言根据原城乡建设环境保护部计标函（1987）第 78 号文的要求，《城市规划制图标准》编制组经广泛调查讨论，仔细总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，制定了本标准。本标准的主要技术内容是：1.总则；2.城市规划各种图纸的具体制图要求；3.城市规划的用地图例、规划要素图例。本标准由建设部负责管理，由主编单位负责具体技术内容的解释。本标准主编单位：浙江省建设厅（地址：浙江省杭州市省府路省府二号楼；邮政编码：310025）本标准参加单位：杭州市规划院本标准主要起草人员：章济宏 张晓红 吴为 侯成哲众智软件 http://www.gisroad.com1 总 则 1.0. 1 为法律规范城市规划的制图，提高城市规划制图的质量，正确表达城市规划图的信息，制定本标准。1.0. 2 本标准适用于城市总体规划、城市分区规划。城市详细规划可参照使用。1.0. 3 本标准未规定的内容，可参照其他专业标准的制图规定执行，也可由制图者在本标准的基础上进行补充，但不得与本标准中的内容相矛盾。1.0. 4 城市规划图纸，应完整、准确、清楚、美观。1.0. 5 城市规划制图除应符合本标准外，尚应符合国家现行有关强制性标准的规定。 众智软件 http://www.gisroad.com2 一般规定2.1 图纸分类和应包括的内容 2.1.1 城市规划图纸可分为现状图、规划图、分析图三类、2.1.2 城市规划的现状图应是记录规划工作起始的城市状态的图纸，并应包括城市用地现状图与各专项现状图。2.1.3 城市规划的规划图应是反映规划意图和城市规划各阶段规划状态的图纸。2.1.4 本《标准》不对分析图的制图做出规定。2.1.5 城市总体规划图应有图题、图界、指北针、风象玫瑰、比例、比例尺、规划期限、图例、署名、编制日期、图标等。 众智软件 http://www.gisroad.com2 一般规定2.1 图纸分类和应包括的内容...
