基于CPLD的三相多波形函数发生器资料

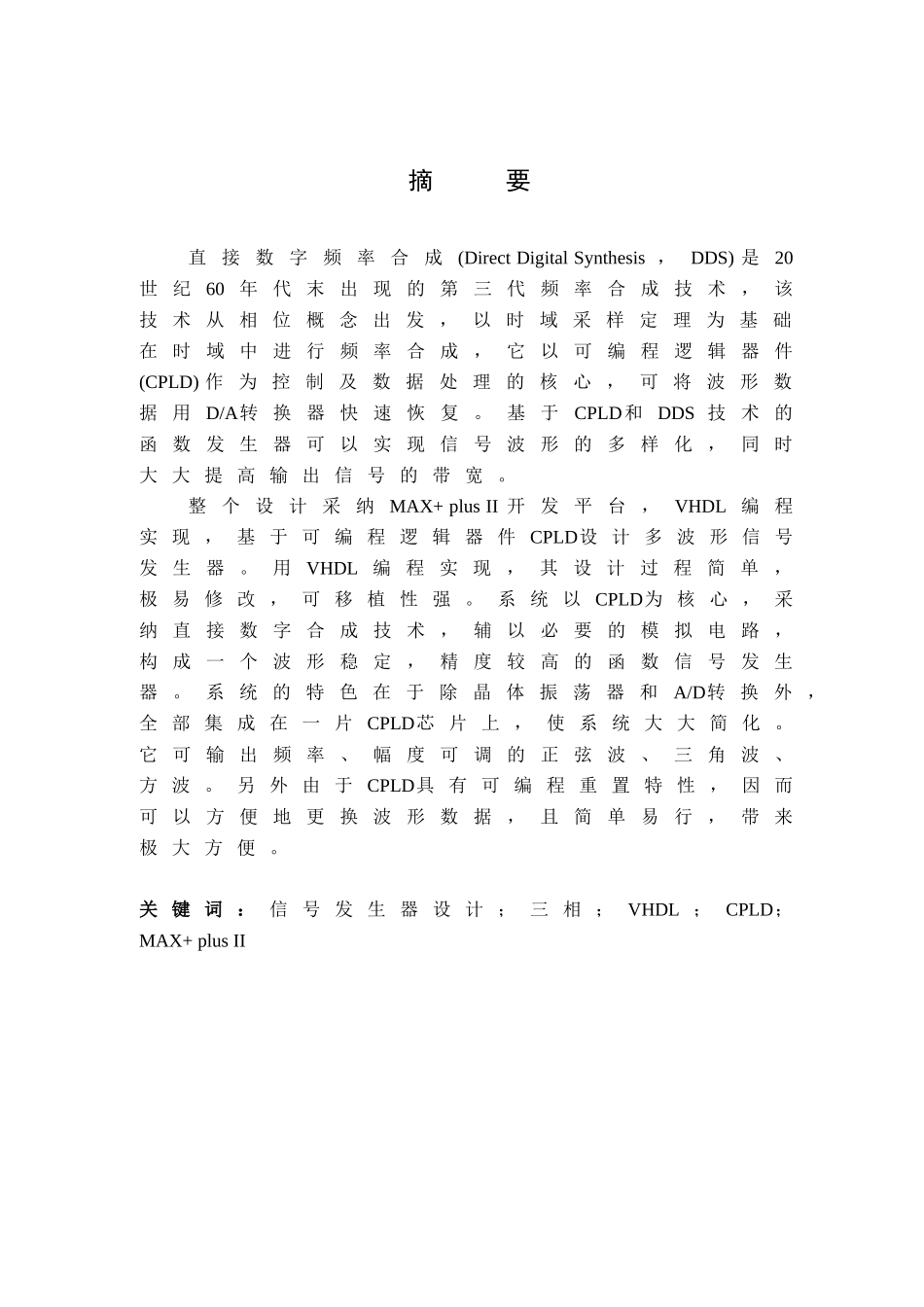

摘 要直接数字频率合成(Direct Digital Synthesis ，DDS) 是20世 纪 60 年 代 末 出 现 的 第 三 代 频 率 合 成 技 术 ， 该技 术 从 相 位 概 念 出 发 ， 以 时 域 采 样 定 理 为 基 础在 时 域 中 进 行 频 率 合 成 ， 它 以 可 编 程 逻 辑 器 件(CPLD) 作 为 控 制 及 数 据 处 理 的 核 心 ， 可 将 波 形 数据 用D/A转 换 器 快 速 恢 复 。 基 于CPLD和 DDS 技 术 的函 数 发 生 器 可 以 实 现 信 号 波 形 的 多 样 化 ， 同 时大 大 提 高 输 出 信 号 的 带 宽 。整个设计采纳MAX+ plus II 开发平台，VHDL 编程实 现 ， 基 于 可 编 程 逻 辑 器 件 CPLD设 计 多 波 形 信 号发 生 器 。 用VHDL 编 程 实 现 ， 其 设 计 过 程 简 单 ，极 易 修 改 ， 可 移 植 性 强 。 系 统 以 CPLD为 核 心 ， 采纳 直 接 数 字 合 成 技 术 ， 辅 以 必 要 的 模 拟 电 路 ，构 成 一 个 波 形 稳 定 ， 精 度 较 高 的 函 数 信 号 发 生器 。 系 统 的 特 色 在 于 除 晶 体 振 荡 器 和A/D转 换 外 ，全 部 集 成 在 一 片 CPLD芯 片 上 ， 使 系 统 大 大 简 化 。它 可 输 出 频 率 、 幅 度 可 调 的 正 弦 波 、 三 角 波 、方 波 。 另 外 由 于 CPLD具 有 可 编 程 重 置 特 性 ， 因 而可 以 方 便 地 更 换 波 形 数 据 ， 且 简 单 易 行 ， 带 来极 大 方 便 。 关 键 词 ： 信 号 发 生 器 设 计 ； 三 相 ； VHDL ； CPLD；MAX+ plus IIABSTRACTDirect digital frequency synthesize(DDFS) is a recently and rapidly developed technology which features high frequency resolution．This paper briefly introduces the basic principle of DDS. The basic principle and performance of CPLD chip．Then it mainly describes how to use CPLD chip to design a function generator of high accuracy ． The principle of three-phase multi-signal generator based on CPLD and DDS technology is...
