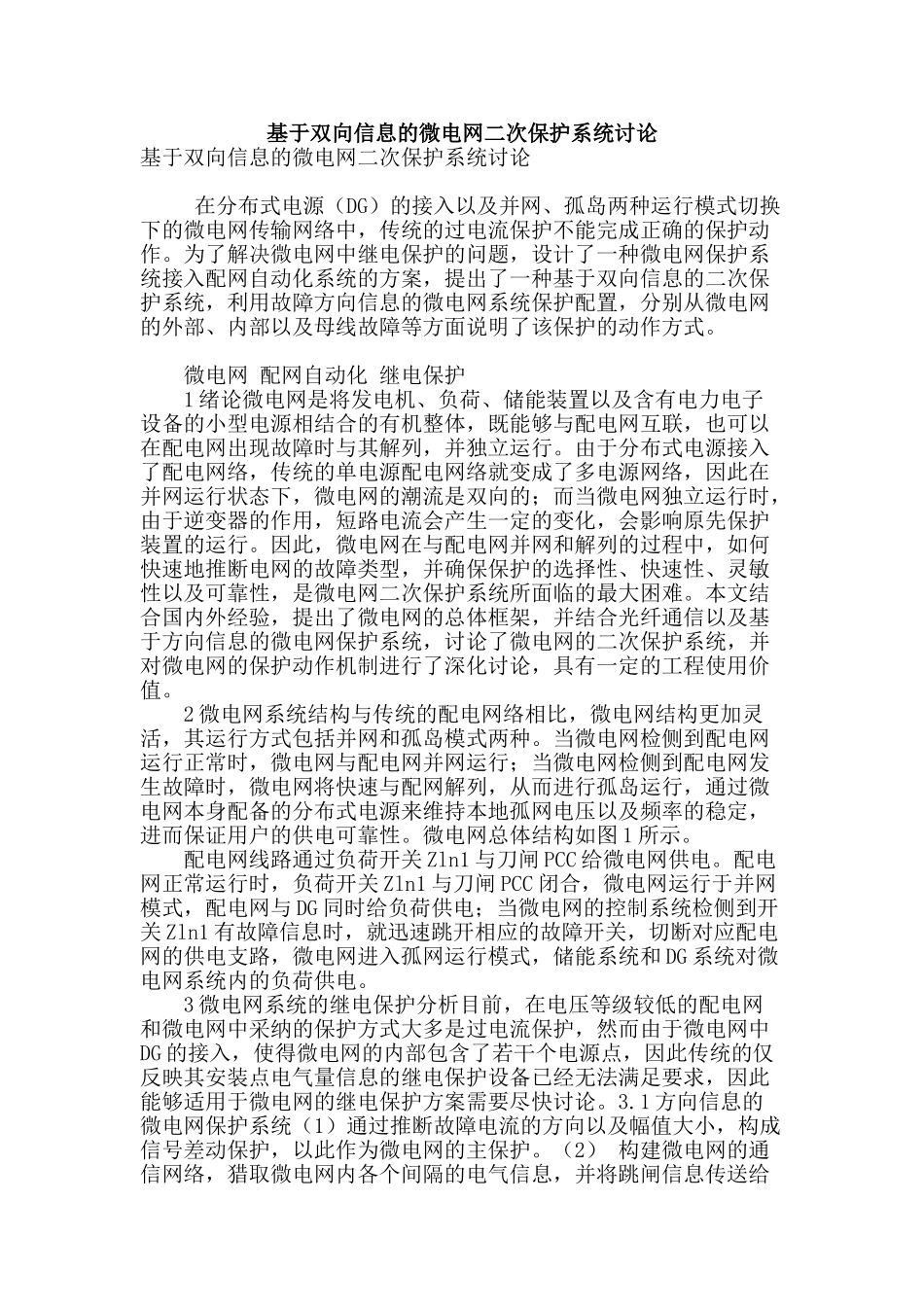

基于双向信息的微电网二次保护系统讨论基于双向信息的微电网二次保护系统讨论 在分布式电源（DG）的接入以及并网、孤岛两种运行模式切换下的微电网传输网络中，传统的过电流保护不能完成正确的保护动作。为了解决微电网中继电保护的问题，设计了一种微电网保护系统接入配网自动化系统的方案，提出了一种基于双向信息的二次保护系统，利用故障方向信息的微电网系统保护配置，分别从微电网的外部、内部以及母线故障等方面说明了该保护的动作方式。 微电网 配网自动化 继电保护 1 绪论微电网是将发电机、负荷、储能装置以及含有电力电子设备的小型电源相结合的有机整体，既能够与配电网互联，也可以在配电网出现故障时与其解列，并独立运行。由于分布式电源接入了配电网络，传统的单电源配电网络就变成了多电源网络，因此在并网运行状态下，微电网的潮流是双向的；而当微电网独立运行时，由于逆变器的作用，短路电流会产生一定的变化，会影响原先保护装置的运行。因此，微电网在与配电网并网和解列的过程中，如何快速地推断电网的故障类型，并确保保护的选择性、快速性、灵敏性以及可靠性，是微电网二次保护系统所面临的最大困难。本文结合国内外经验，提出了微电网的总体框架，并结合光纤通信以及基于方向信息的微电网保护系统，讨论了微电网的二次保护系统，并对微电网的保护动作机制进行了深化讨论，具有一定的工程使用价值。 2 微电网系统结构与传统的配电网络相比，微电网结构更加灵活，其运行方式包括并网和孤岛模式两种。当微电网检侧到配电网运行正常时，微电网与配电网并网运行；当微电网检侧到配电网发生故障时，微电网将快速与配网解列，从而进行孤岛运行，通过微电网本身配备的分布式电源来维持本地孤网电压以及频率的稳定，进而保证用户的供电可靠性。微电网总体结构如图 1 所示。 配电网线路通过负荷开关 Zln1 与刀闸 PCC 给微电网供电。配电网正常运行时，负荷开关 Zln1 与刀闸 PCC 闭合，微电网运行于并网模式，配电网与 DG 同时给负荷供电；当微电网的控制系统检侧到开关 Zln1 有故障信息时，就迅速跳开相应的故障开关，切断对应配电网的供电支路，微电网进入孤网运行模式，储能系统和 DG 系统对微电网系统内的负荷供电。 3 微电网系统的继电保护分析目前，在电压等级较低的配电网和微电网中采纳的保护方式大多是过电流保护，然而由于微电网中DG 的接入，使得微电网的内部包含了若干个电源点，因此传统...
