基坑悬臂管桩+锚墩

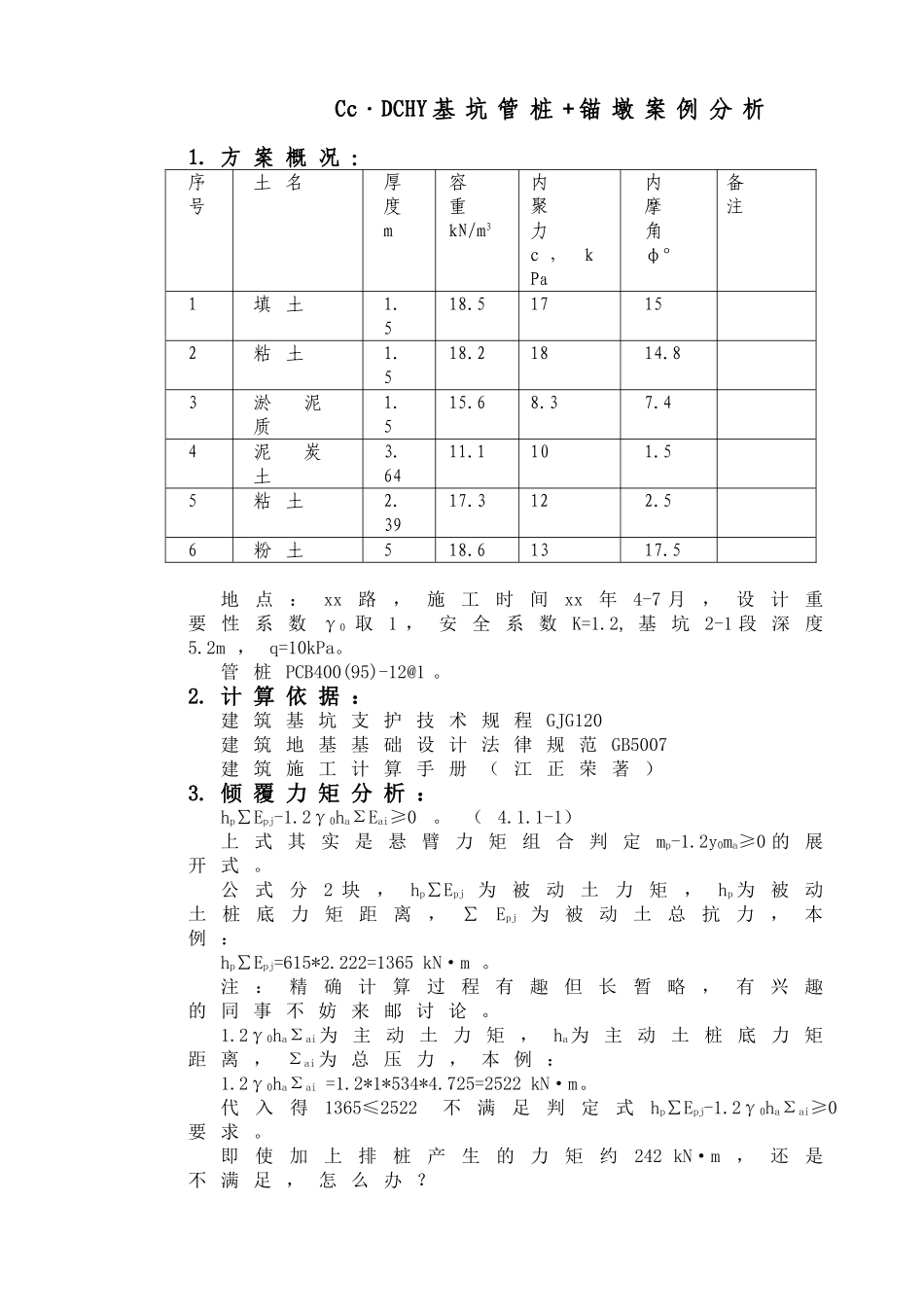

Cc·DCHY 基 坑 管 桩 + 锚 墩 案 例 分 析 1. 方 案 概 况 ：序号土 名厚度m容重kN/m3内聚力c ，kPa内摩角φ°备注1填 土1.518.517152粘 土1.518.21814.83淤泥质1.515.68.37.44泥炭土3.6411.1101.55粘 土2.3917.3122.56粉 土518.61317.5地点：xx路，施工时间xx年4-7 月，设计重要 性 系 数 γ0 取 1 ， 安 全 系 数 K=1.2, 基 坑 2-1 段 深 度5.2m ， q=10kPa。管 桩 PCB400(95)-12@1 。2. 计 算 依 据 ：建 筑 基 坑 支 护 技 术 规 程 GJG120 建 筑 地 基 基 础 设 计 法 律 规 范 GB5007建 筑 施 工 计 算 手 册 （ 江 正 荣 著 ）3. 倾 覆 力 矩 分 析 ：hp∑Epj-1.2γ0haΣEai≥0 。 （ 4.1.1-1） 上 式 其 实 是 悬 臂 力 矩 组 合 判 定mp-1.2y0ma≥0 的 展开 式 。公式分2 块，hp∑Epj 为被动土力矩，hp 为被动土桩底力矩距离，∑Epj 为被动土总抗力，本例 ：hp∑Epj=615*2.222=1365 kN·m 。注：精确计算过程有趣但长暂略，有兴趣的 同 事 不 妨 来 邮 讨 论 。1.2γ0haΣai为 主 动 土 力 矩 ，ha为 主 动 土 桩 底 力 矩距 离 ， Σai 为 总 压 力 ， 本 例 ：1.2γ0haΣai =1.2*1*534*4.725=2522 kN·m。代入得1365≤2522 不满足判定式hp∑Epj-1.2γ0haΣai≥0 要 求 。即使加上排桩产生的力矩约242 kN·m，还是不 满 足 ， 怎 么 办 ？此时有人并不信任基坑压力计算，认为凭经验5m左右深度的基坑有1m间距的优质管桩插入基坑12m ，不可能产生垮塌问题。甲方为了省措施费和赶工期，同意就此开挖基坑。在做了冠梁以后即行开挖，结果挖至-4m 以下时 开 始 偏 移 ， 约 20CM 左 右 ， 只 好 停 工 。 所 幸 开挖长度不多，周边也无建筑物，没有造成大的 损 失 。开 会 讨 论 时 ， 有 3 个 方 案 可 供 选 择 。1 ） 双 排 桩 。2 ） 设 置 锚 杆 。3 ） 设 置 锚 碇 。双排桩方案：可以满足稳定要求，但造价翻 倍 ， 被 甲 方 否 决 。论 证 意 见 如 下 ：锚 杆 方 案 ： 认 为 在 泥 炭 土 性 价 比 较 低 。锚墩方案：稳定性不如双排桩，但施工方便，造价低廉。考虑周边无建筑物，大家同意 此 方 案 。锚 墩 受 力 计 算 ：首先改变悬臂计算模式为单...
