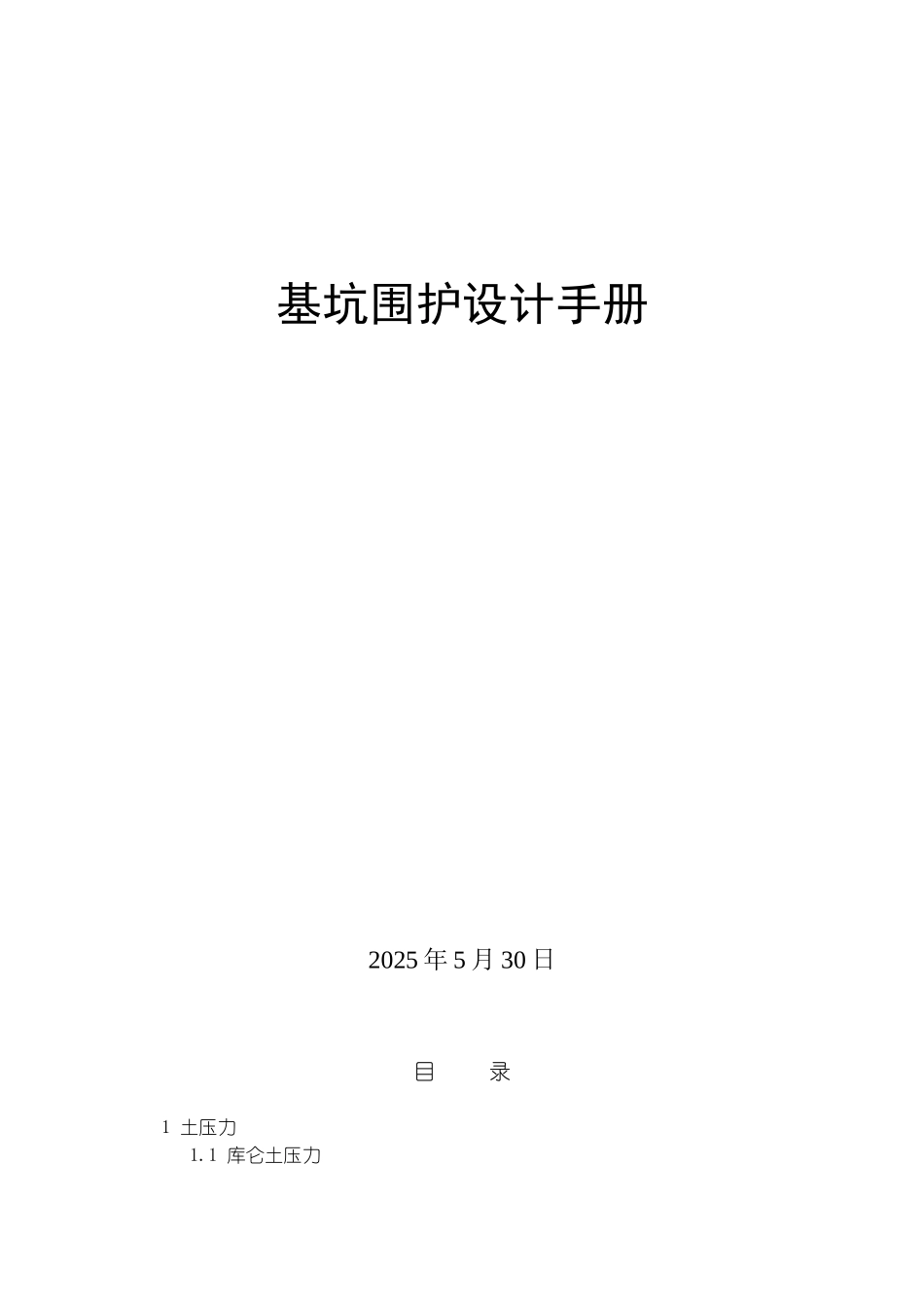

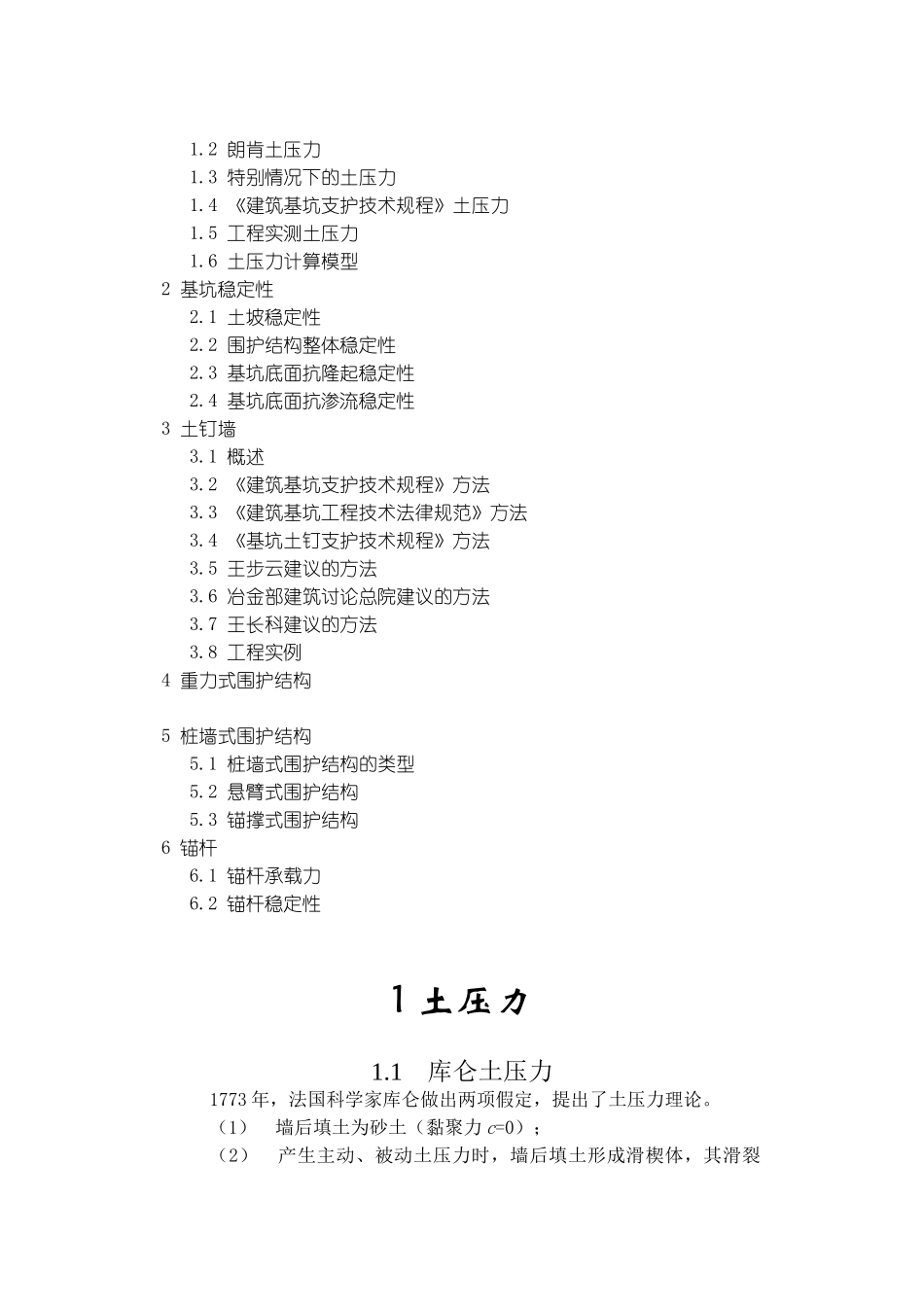

基坑围护设计手册2025 年 5 月 30 日目 录1 土压力 1.1 库仑土压力 1.2 朗肯土压力 1.3 特别情况下的土压力 1.4 《建筑基坑支护技术规程》土压力 1.5 工程实测土压力 1.6 土压力计算模型2 基坑稳定性 2.1 土坡稳定性 2.2 围护结构整体稳定性 2.3 基坑底面抗隆起稳定性 2.4 基坑底面抗渗流稳定性3 土钉墙 3.1 概述 3.2 《建筑基坑支护技术规程》方法 3.3 《建筑基坑工程技术法律规范》方法 3.4 《基坑土钉支护技术规程》方法 3.5 王步云建议的方法 3.6 冶金部建筑讨论总院建议的方法 3.7 王长科建议的方法 3.8 工程实例4 重力式围护结构5 桩墙式围护结构 5.1 桩墙式围护结构的类型 5.2 悬臂式围护结构 5.3 锚撑式围护结构6 锚杆 6.1 锚杆承载力 6.2 锚杆稳定性1 土压力1.1 库仑土压力1773 年，法国科学家库仑做出两项假定，提出了土压力理论。（1） 墙后填土为砂土（黏聚力 c=0）；（2） 产生主动、被动土压力时，墙后填土形成滑楔体，其滑裂面为通过墙脚的平面。1.1.1 主动土压力（图 1.1-1、图 1.1-2）库仑主动土压力为： （1.1-1） （1.1-2） （1.1-3）式中 ----主动土压力强度； ----总主动土压力； ----墙背倾角； ----墙背填土表面的倾角；----墙背和土体之间的摩擦角；----土的重力密度、内摩擦角；----主动土压力系数。其他符号见图 1.1-1、图 1.1-2。 1.1.2 被动土压力库仑被动土压力为：图 1.1-1 主动状态下的滑动楔体 图 1.1-2 库仑主动土压力 （1.1-4） （1.1-5） （1.1-6）式中 ----被动土压力强度； ----总被动土压力；----被动土压力系数。 其他符号见图 1.1-3。图 1.1-3 库仑被动土压力1.2 朗肯土压力1857 年，朗肯假定墙背垂直光滑，根据土的极限平衡理论提出了朗肯土压力理论。1.2.1 朗肯主动土压力朗肯主动土压力强度为： （1.2-1） （1.2-2）式中 ----垂直向应力；----主动土压系数；----抗剪强度指标。1.2.2 朗肯被动土压力被动土压力强度为： （1.2-3） （1.2-4）式中 ----主动土压力系数。1.3 特别情况下的土压力 1.3.1 坡顶地面非水平常的土压力 计算土压力时，先将坡顶地面分解为水平和倾斜面，分别计算，最后在进行组合。坡顶倾斜时的土压力 （1.3-1）坡顶水平常的土压力 （1.3-2） 如图 1.3-1 时，经分解和组合，土压力为图中的阴影部分。图 1.3-1 地面非水平常支护结构上的主动土压力近似计算 1.3...
