基础梁钢筋绑扎技术交底

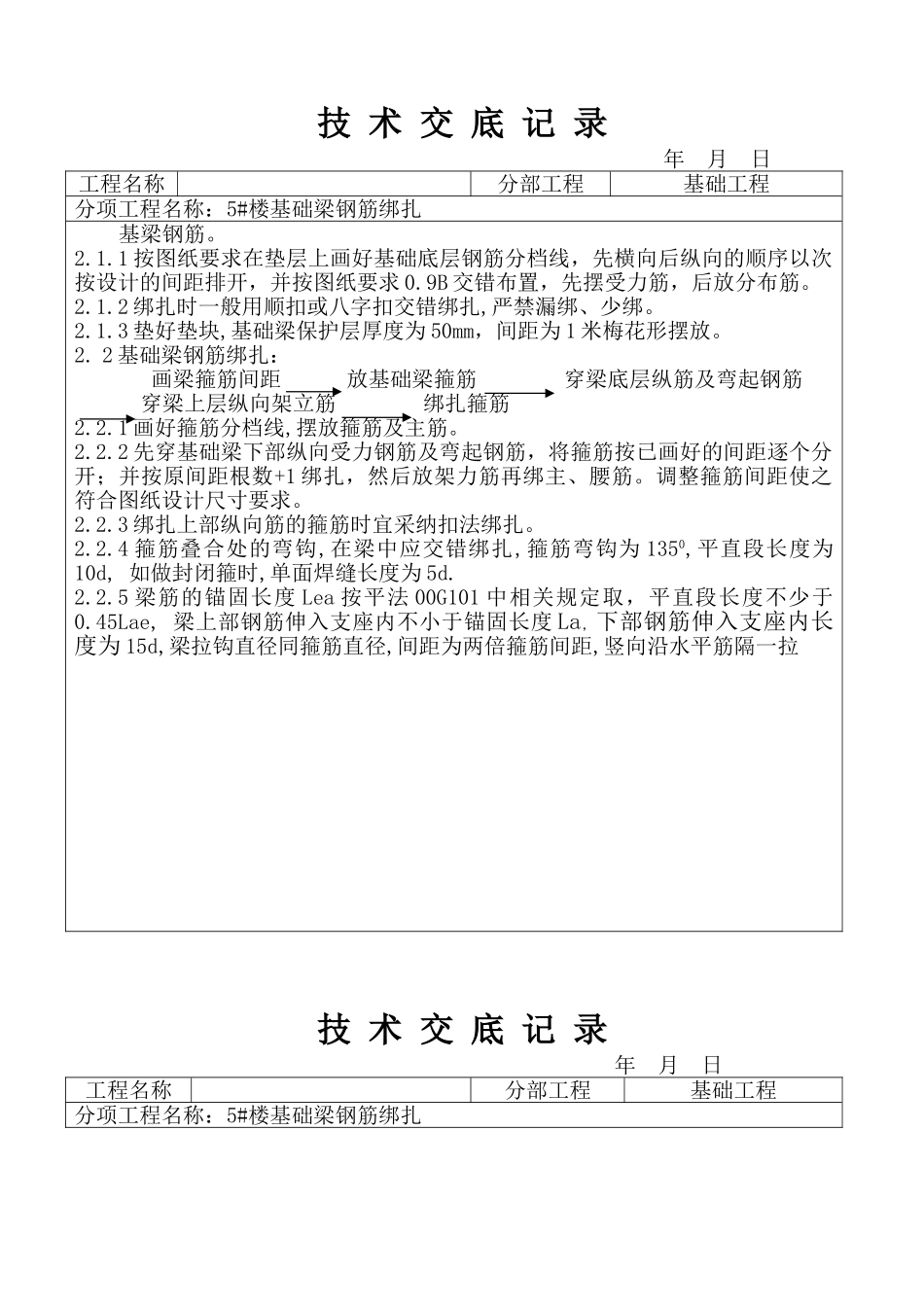

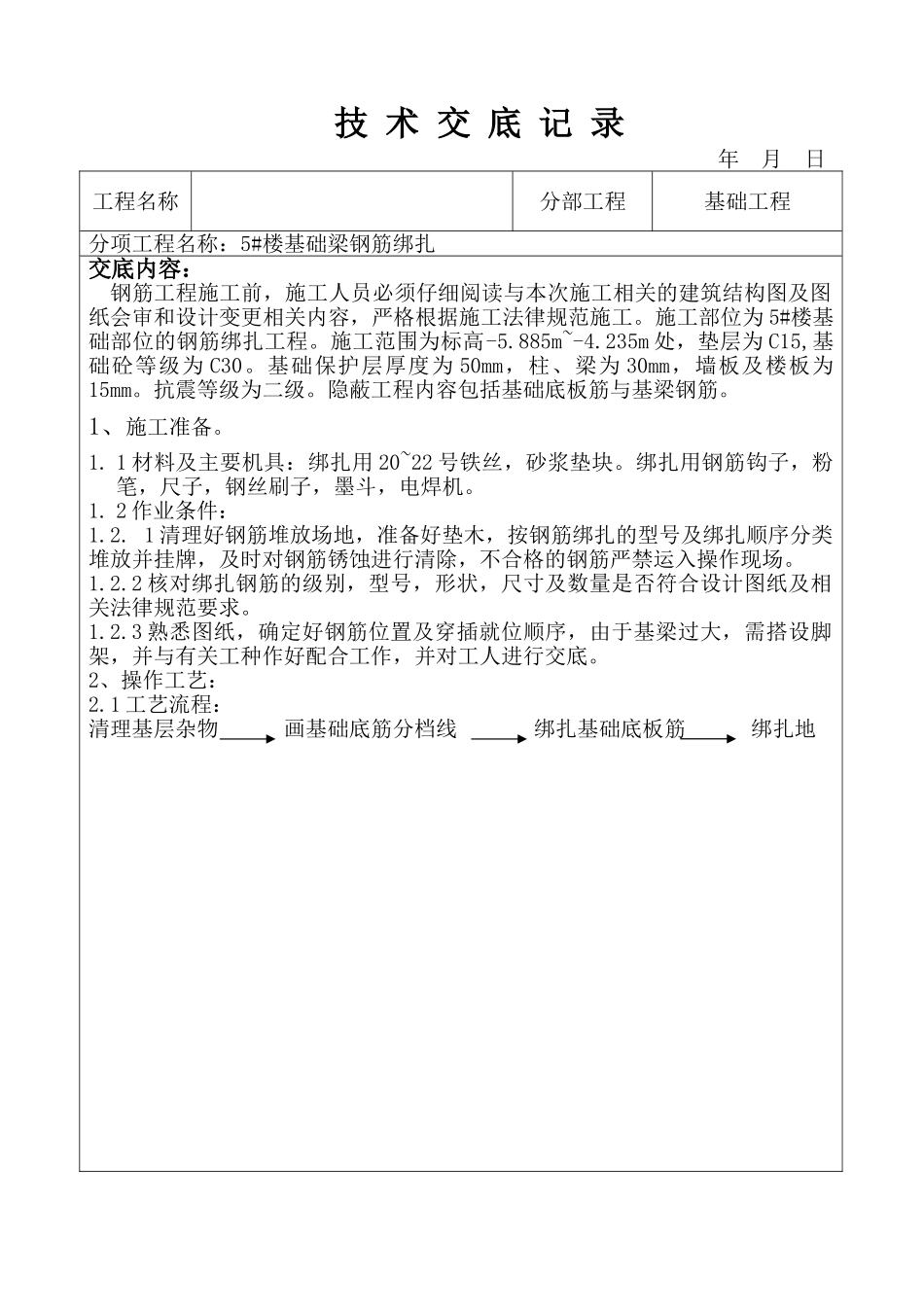

技 术 交 底 记 录 年 月 日工程名称分部工程基础工程分项工程名称：5#楼基础梁钢筋绑扎 交底内容：钢筋工程施工前，施工人员必须仔细阅读与本次施工相关的建筑结构图及图纸会审和设计变更相关内容，严格根据施工法律规范施工。施工部位为 5#楼基础部位的钢筋绑扎工程。施工范围为标高-5.885m~-4.235m 处，垫层为 C15,基础砼等级为 C30。基础保护层厚度为 50mm，柱、梁为 30mm，墙板及楼板为15mm。抗震等级为二级。隐蔽工程内容包括基础底板筋与基梁钢筋。 1、施工准备。1. 1 材料及主要机具：绑扎用 20~22 号铁丝，砂浆垫块。绑扎用钢筋钩子，粉笔，尺子，钢丝刷子，墨斗，电焊机。1. 2 作业条件：1.2. 1 清理好钢筋堆放场地，准备好垫木，按钢筋绑扎的型号及绑扎顺序分类堆放并挂牌，及时对钢筋锈蚀进行清除，不合格的钢筋严禁运入操作现场。1.2.2 核对绑扎钢筋的级别，型号，形状，尺寸及数量是否符合设计图纸及相关法律规范要求。1.2.3 熟悉图纸，确定好钢筋位置及穿插就位顺序，由于基梁过大，需搭设脚架，并与有关工种作好配合工作，并对工人进行交底。2、操作工艺：2.1 工艺流程：清理基层杂物 画基础底筋分档线 绑扎基础底板筋 绑扎地技 术 交 底 记 录 年 月 日工程名称分部工程基础工程分项工程名称：5#楼基础梁钢筋绑扎基梁钢筋。2.1.1 按图纸要求在垫层上画好基础底层钢筋分档线，先横向后纵向的顺序以次按设计的间距排开，并按图纸要求 0.9B 交错布置，先摆受力筋，后放分布筋。2.1.2 绑扎时一般用顺扣或八字扣交错绑扎,严禁漏绑、少绑。2.1.3 垫好垫块,基础梁保护层厚度为 50mm，间距为 1 米梅花形摆放。2. 2 基础梁钢筋绑扎：画梁箍筋间距 放基础梁箍筋 穿梁底层纵筋及弯起钢筋穿梁上层纵向架立筋 绑扎箍筋2.2.1 画好箍筋分档线,摆放箍筋及主筋。2.2.2 先穿基础梁下部纵向受力钢筋及弯起钢筋，将箍筋按已画好的间距逐个分开；并按原间距根数+1 绑扎，然后放架力筋再绑主、腰筋。调整箍筋间距使之符合图纸设计尺寸要求。2.2.3 绑扎上部纵向筋的箍筋时宜采纳扣法绑扎。2.2.4 箍筋叠合处的弯钩,在梁中应交错绑扎,箍筋弯钩为 1350,平直段长度为10d, 如做封闭箍时,单面焊缝长度为 5d.2.2.5 梁筋的锚固长度 Lea 按平法 00G101 中相关规定取，平直段长度不少于0.45Lae, 梁上部钢筋伸入支座内不小于锚固长度 La，下部钢筋伸入支座内长度为 15d,梁拉钩直径同箍筋直径,间...
