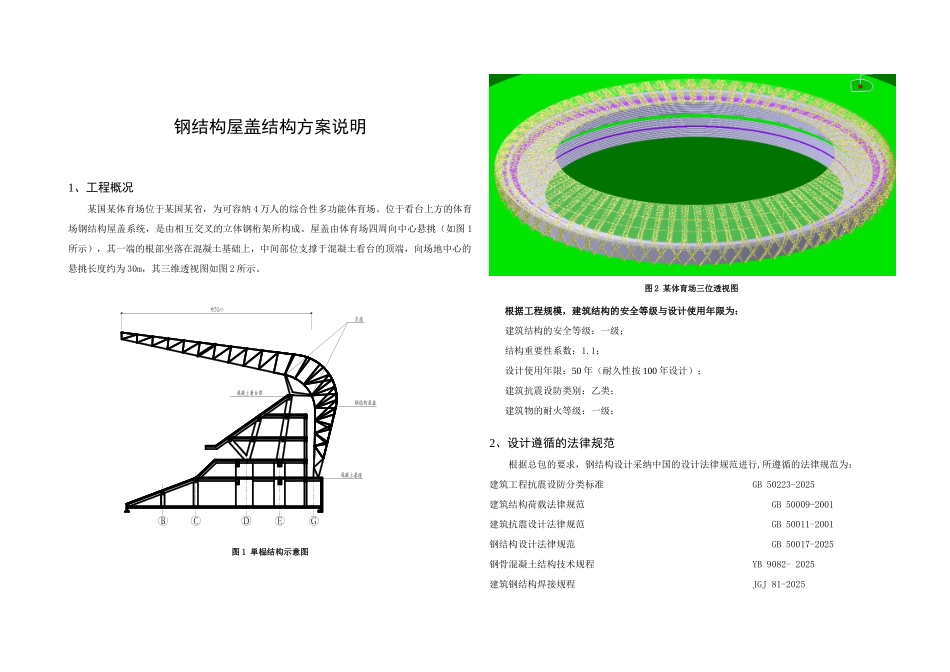

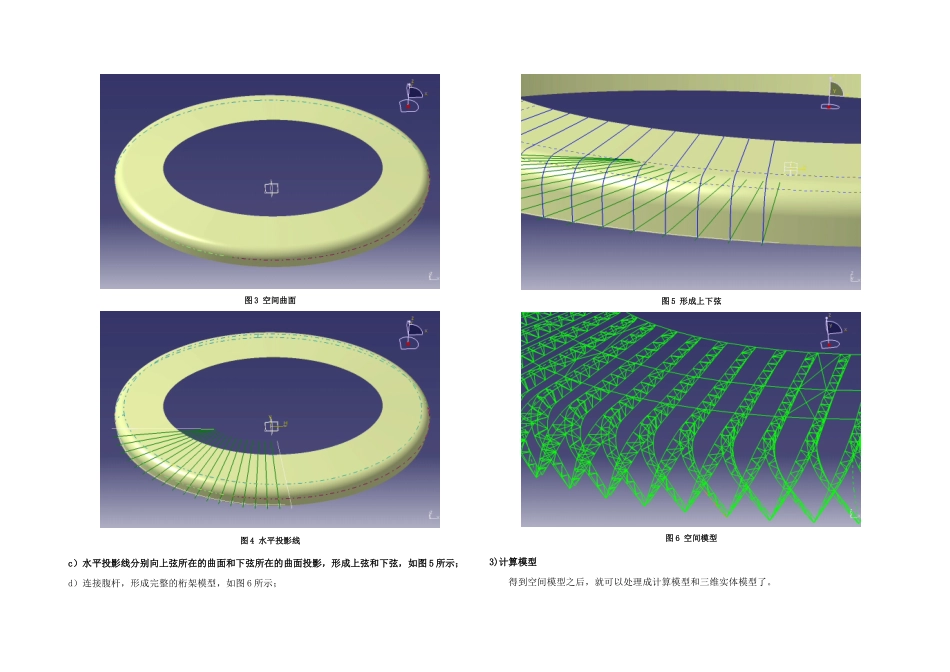

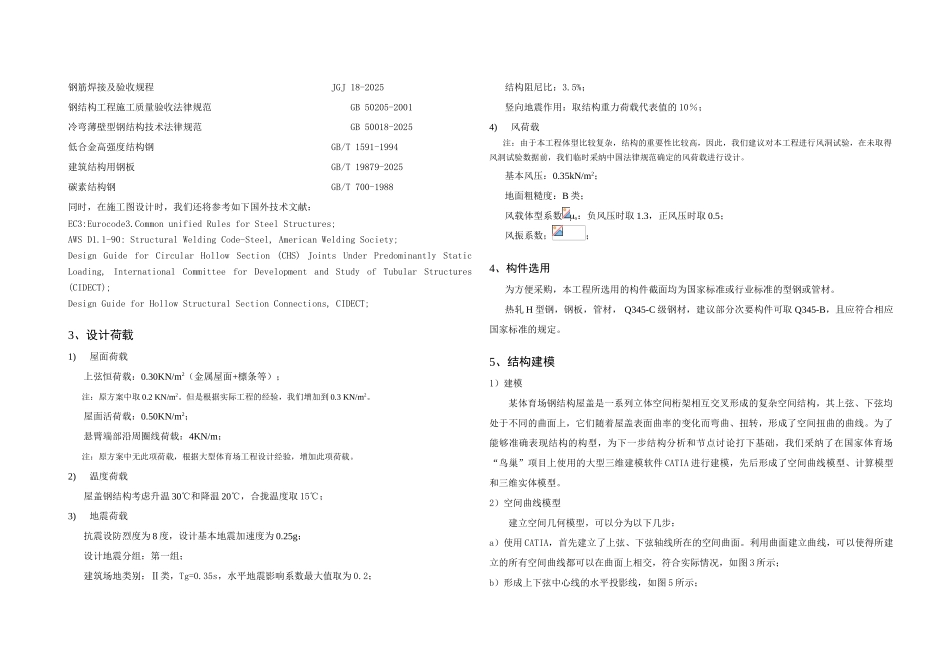

钢结构屋盖结构方案说明1、工程概况某国某体育场位于某国某省，为可容纳 4 万人的综合性多功能体育场。位于看台上方的体育场钢结构屋盖系统，是由相互交叉的立体钢桁架所构成。屋盖由体育场四周向中心悬挑（如图 1所示），其一端的根部坐落在混凝土基础上，中间部位支撑于混凝土看台的顶端，向场地中心的悬挑长度约为 30m，其三维透视图如图 2 所示。图 1 単榀结构示意图图 2 某体育场三位透视图根据工程规模，建筑结构的安全等级与设计使用年限为：建筑结构的安全等级：一级；结构重要性系数：1.1；设计使用年限：50 年（耐久性按 100 年设计）；建筑抗震设防类别：乙类；建筑物的耐火等级：一级；2、设计遵循的法律规范根据总包的要求，钢结构设计采纳中国的设计法律规范进行,所遵循的法律规范为：建筑工程抗震设防分类标准 GB 50223-2025建筑结构荷载法律规范 GB 50009-2001建筑抗震设计法律规范 GB 50011-2001钢结构设计法律规范 GB 50017-2025钢骨混凝土结构技术规程 YB 9082- 2025建筑钢结构焊接规程 JGJ 81-2025钢筋焊接及验收规程 JGJ 18-2025钢结构工程施工质量验收法律规范 GB 50205-2001冷弯薄壁型钢结构技术法律规范 GB 50018-2025低合金高强度结构钢 GB/T 1591-1994建筑结构用钢板 GB/T 19879-2025碳素结构钢 GB/T 700-1988同时，在施工图设计时，我们还将参考如下国外技术文献：EC3:Eurocode3.Common unified Rules for Steel Structures;AWS D1.1-90: Structural Welding Code-Steel, American Welding Society;Design Guide for Circular Hollow Section (CHS) Joints Under Predominantly Static Loading, International Committee for Development and Study of Tubular Structures (CIDECT);Design Guide for Hollow Structural Section Connections, CIDECT;3、设计荷载1)屋面荷载上弦恒荷载：0.30KN/m2（金属屋面+檩条等）；注：原方案中取 0.2 KN/m2。但是根据实际工程的经验，我们增加到 0.3 KN/m2。屋面活荷载：0.50KN/m2；悬臂端部沿周圈线荷载：4KN/m；注：原方案中无此项荷载，根据大型体育场工程设计经验，增加此项荷载。2)温度荷载屋盖钢结构考虑升温 30℃和降温 20℃，合拢温度取 15℃；3)地震荷载抗震设防烈度为 8 度，设计基本地震加速度为 0.25g；设计地震分组：第一组；建筑场地类别：Ⅱ类，Tg=0.35s，水平地震影响系...
