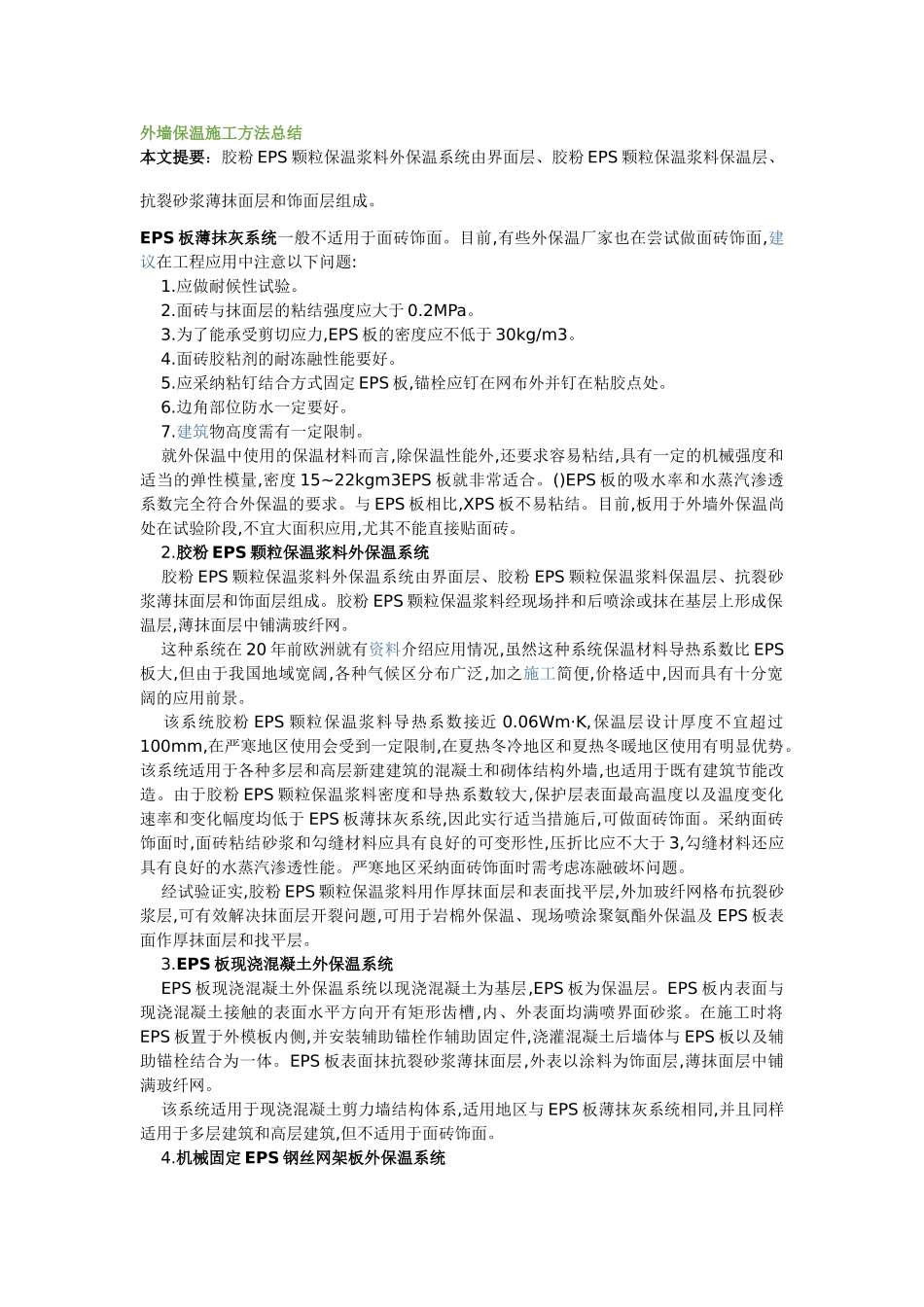

外墙保温施工方法总结

外墙保温施工方法总结本文提要：胶粉 EPS 颗粒保温浆料外保温系统由界面层、胶粉 EPS 颗粒保温浆料保温层、抗裂砂浆薄抹面层和饰面层组成。EPS 板薄抹灰系统一般不适用于面砖饰面。目前,有些外保温厂家也在尝试做面砖饰面,建议在工程应用中注意以下问题: 1.应做耐候性试验。 2.面砖与抹面层的粘结强度应大于 0.2MPa。 3.为了能承受剪切应力,EPS 板的密度应不低于 30kg/m3。 4.面砖胶粘剂的耐冻融性能要好。 5.应采纳粘钉结合方式固定 EPS 板,锚栓应钉在网布外并钉在粘胶点处。 6.边角部位防水一定要好。 7.建筑物高度需有一定限制。 就外保温中使用的保温材料而言,除保温性能外,还要求容易粘结,具有一定的机械强度和适当的弹性模量,密度 15~22kgm3EPS 板就非常适合。()EPS 板的吸水率和水蒸汽渗透系数完全符合外保温的要求。与 EPS 板相比,XPS 板不易粘结。目前,板用于外墙外保温尚处在试验阶段,不宜大面积应用,尤其不能直接贴面砖。 2.胶粉 EPS 颗粒保温浆料外保温系统 胶粉 EPS 颗粒保温浆料外保温系统由界面层、胶粉 EPS 颗粒保温浆料保温层、抗裂砂浆薄抹面层和饰面层组成。胶粉 EPS 颗粒保温浆料经现场拌和后喷涂或抹在基层上形成保温层,薄抹面层中铺满玻纤网。 这种系统在 20 年前欧洲就有资料介绍应用情况,虽然这种系统保温材料导热系数比 EPS板大,但由于我国地域宽阔,各种气候区分布广泛,加之施工简便,价格适中,因而具有十分宽阔的应用前景。 该系统胶粉 EPS 颗粒保温浆料导热系数接近 0.06Wm·K,保温层设计厚度不宜超过100mm,在严寒地区使用会受到一定限制,在夏热冬冷地区和夏热冬暖地区使用有明显优势。该系统适用于各种多层和高层新建建筑的混凝土和砌体结构外墙,也适用于既有建筑节能改造。由于胶粉 EPS 颗粒保温浆料密度和导热系数较大,保护层表面最高温度以及温度变化速率和变化幅度均低于 EPS 板薄抹灰系统,因此实行适当措施后,可做面砖饰面。采纳面砖饰面时,面砖粘结砂浆和勾缝材料应具有良好的可变形性,压折比应不大于 3,勾缝材料还应具有良好的水蒸汽渗透性能。严寒地区采纳面砖饰面时需考虑冻融破坏问题。 经试验证实,胶粉 EPS 颗粒保温浆料用作厚抹面层和表面找平层,外加玻纤网格布抗裂砂浆层,可有效解决抹面层开裂问题,可用于岩棉外保温、现场喷涂聚氨酯外保温及 EPS 板表面作厚抹面层和找平层。 3.EPS 板现浇混凝土外保温系统 EPS 板现浇混凝土外保温系统以现浇混...
