外墙点式玻璃幕墙施工

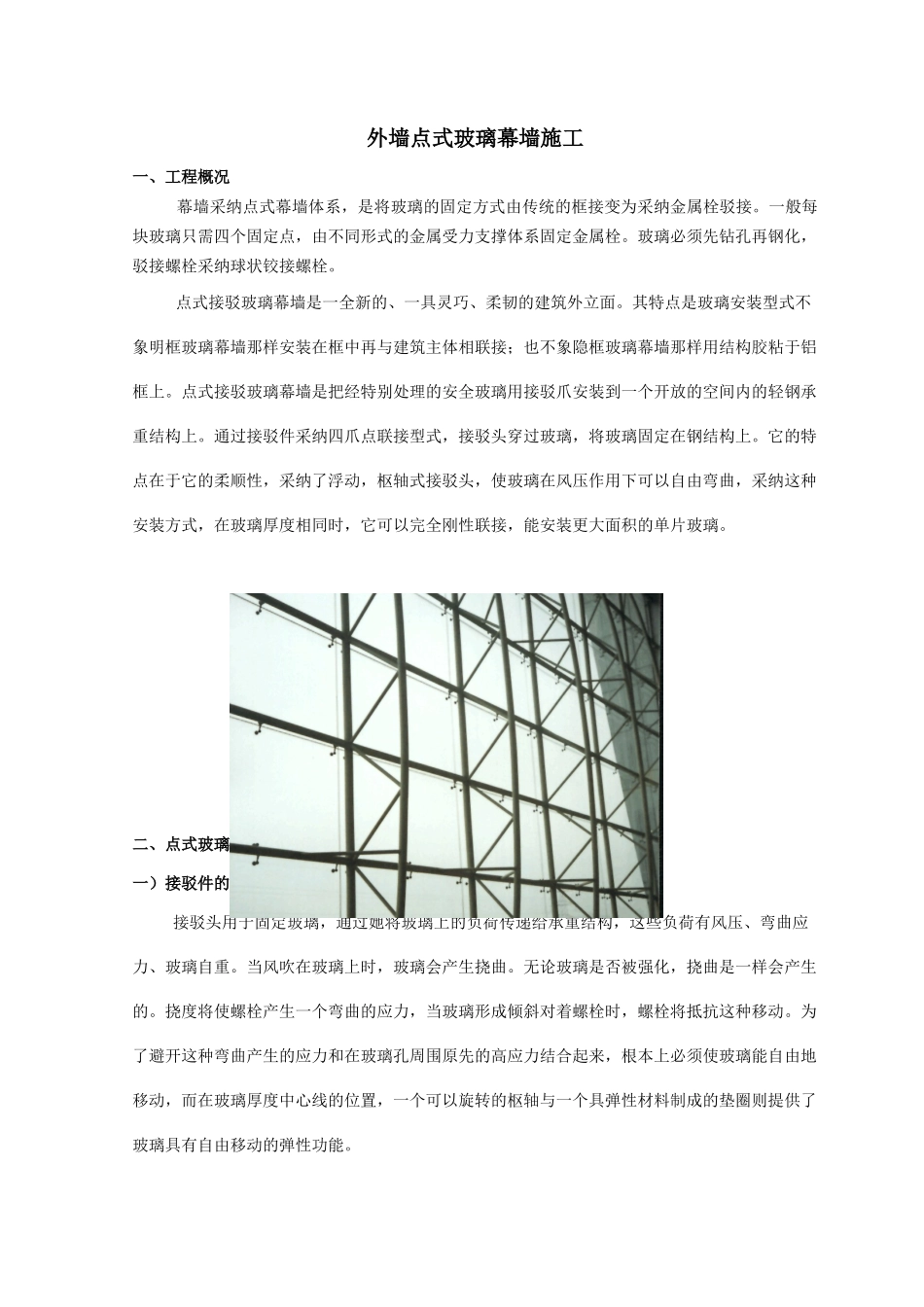

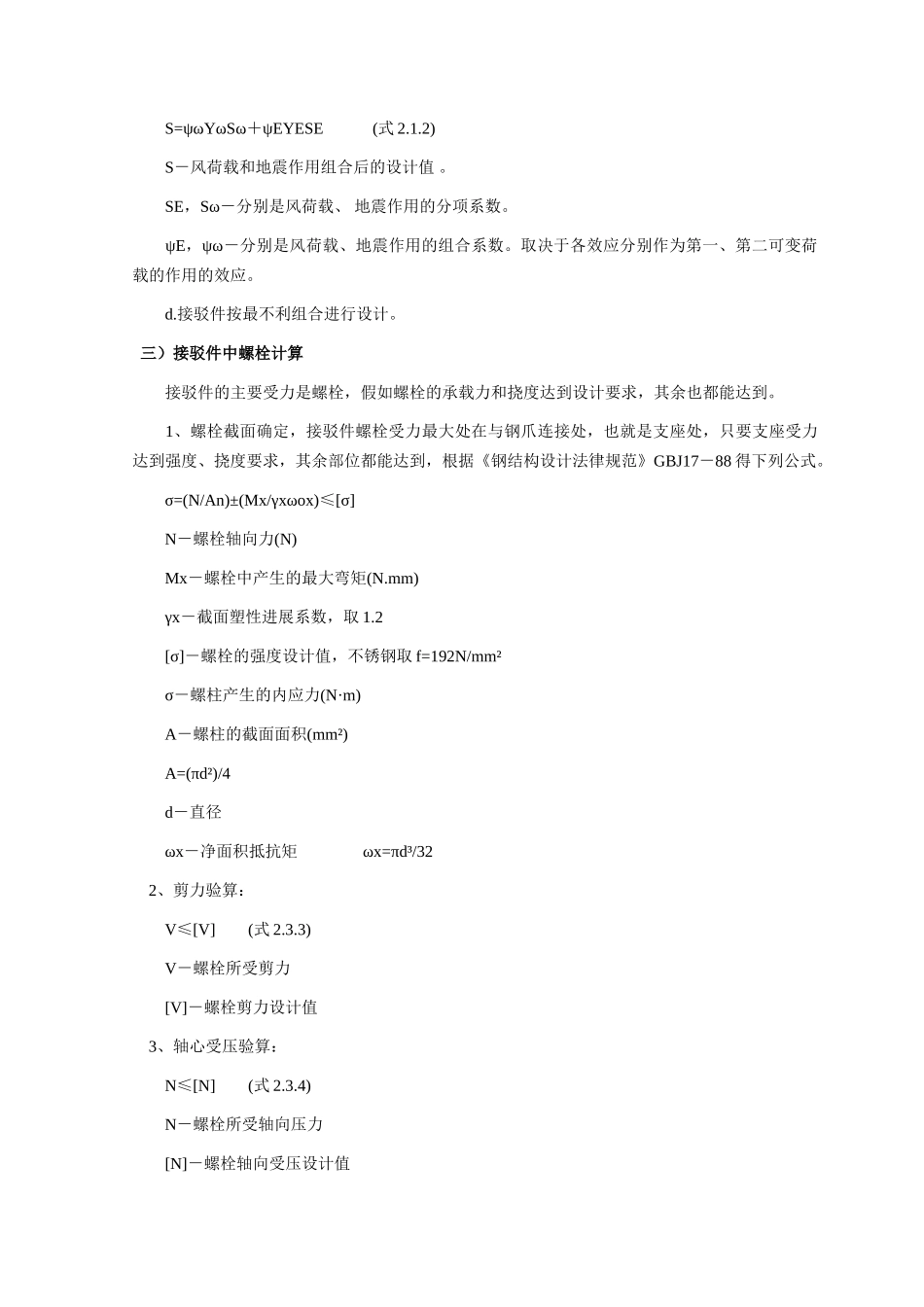

外墙点式玻璃幕墙施工一、工程概况幕墙采纳点式幕墙体系，是将玻璃的固定方式由传统的框接变为采纳金属栓驳接。一般每块玻璃只需四个固定点，由不同形式的金属受力支撑体系固定金属栓。玻璃必须先钻孔再钢化，驳接螺栓采纳球状铰接螺栓。点式接驳玻璃幕墙是一全新的、一具灵巧、柔韧的建筑外立面。其特点是玻璃安装型式不象明框玻璃幕墙那样安装在框中再与建筑主体相联接；也不象隐框玻璃幕墙那样用结构胶粘于铝框上。点式接驳玻璃幕墙是把经特别处理的安全玻璃用接驳爪安装到一个开放的空间内的轻钢承重结构上。通过接驳件采纳四爪点联接型式，接驳头穿过玻璃，将玻璃固定在钢结构上。它的特点在于它的柔顺性，采纳了浮动，枢轴式接驳头，使玻璃在风压作用下可以自由弯曲，采纳这种安装方式，在玻璃厚度相同时，它可以完全刚性联接，能安装更大面积的单片玻璃。南方电力调度通信大楼工程点式玻璃幕墙设计效果图二、点式玻璃幕墙钢爪设计 一）接驳件的形式选定 接驳头用于固定玻璃，通过她将玻璃上的负荷传递给承重结构，这些负荷有风压、弯曲应力、玻璃自重。当风吹在玻璃上时，玻璃会产生挠曲。无论玻璃是否被强化，挠曲是一样会产生的。挠度将使螺栓产生一个弯曲的应力，当玻璃形成倾斜对着螺栓时，螺栓将抵抗这种移动。为了避开这种弯曲产生的应力和在玻璃孔周围原先的高应力结合起来，根本上必须使玻璃能自由地移动，而在玻璃厚度中心线的位置，一个可以旋转的枢轴与一个具弹性材料制成的垫圈则提供了玻璃具有自由移动的弹性功能。二）接驳件计算 1.接驳件的荷载计算 (1)作用在玻璃上的各种荷载转换到接驳件的情况如下： a.玻璃的自重荷载可作转换接驳件的 y 方向集中力。 b.作用在玻璃的风荷载可转换为接驳件的 x 方向集中力。 c.幕墙玻璃平面外地震作用可转换为接驳件的 x 方向集中力。 d.接驳件的自重可作为 y 方向均布荷载。 e.作用在玻璃上的各种荷载(KN/)转换成接驳件的集中力，计算公式如下： p=(q*A)/n (式 2.1.1) P－作用在接驳件上的各种集中荷载(KN)，即分别是上面所讲的 a.b.c 三种情况 q－作用在玻璃上的各种面荷载(KN/m²)分三种情况，分别是 a.b.c 所讲的三种情况 A－玻璃面积(m²) n－一块玻璃上所用接驳件的个数 2.活荷载组合应力的同方向组合。组合的分项系数分二种情况。 a.接驳件承载力计算。 重力荷载 ΥG:1.2 风荷载 Υω：1.4 地震作用：ΥE：1.3 雪荷载(不上人荷载)Υs:1.2 b...
