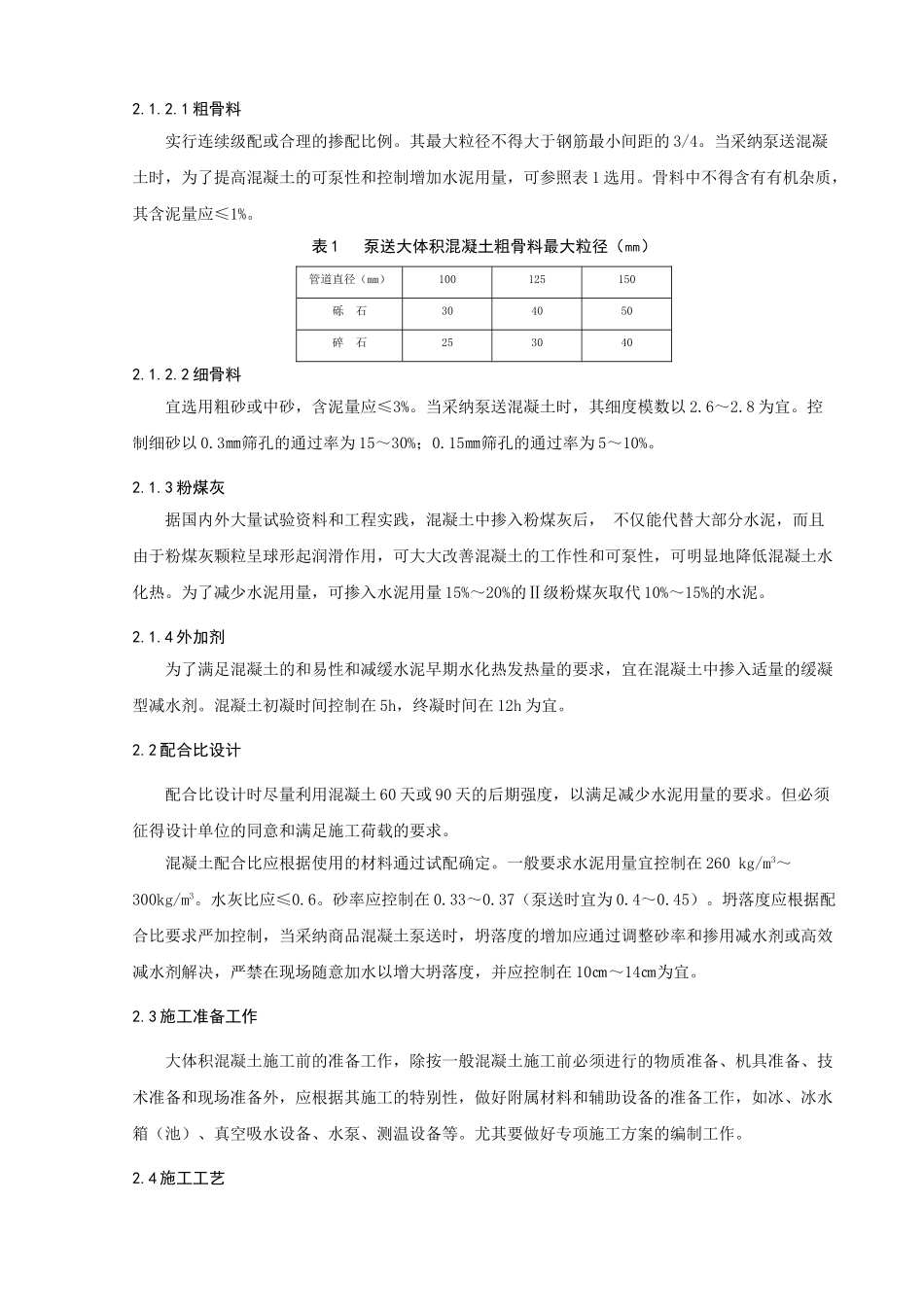

浅谈大体积混凝土施工及质量控制措施【内容提要】简要介绍了大体积混凝土施工的特点，大体积混凝土结构产生裂缝等质量问题的原因,并从大体积混凝土施工的材料、过程、设计和维护等方面出发综合解决,并提出了预防和减少大体积混凝土结构裂缝的方法和施工中需要注意的几个问题。【关 键 词】大体积混凝土、裂缝、质量、控制1.大体积混凝土施工的特点大体积混凝土的概念界定是指混凝土结构或构件实体最小尺寸大于等于 1m，因水泥水化热引起混凝土内外温差过大，或最小尺寸虽在 1m 以下，但因降温收缩约束作用较大，估计会导致裂缝的混凝土，称为大体积混凝土。随着我国经济的不断进展，大型基础设施建设日益扩大，大型混凝土构件也日益增多，但是大体积混凝土容易出现裂缝也是困扰施工单位多年的质量通病，裂缝较多较深将直接影响结构安全。因此必须高度重视大体积混凝土施工控制，保证施工质量。大体积混凝土具有结构体型大、钢筋密、混凝土数量多、工程条件复杂和施工技术高等特点；且混凝土设计强度较高，单方水泥用量较多，水化热引起的混凝土内部温度较一般混凝土要大的多。大体积混凝土硬化期间水泥水化过程释放的水化热所产生的温度变化和混凝土收缩的共同作用，由此产生的温度应力和收缩应力，便导致混凝土结构出现裂缝的主要因素，必须实行相应技术措施妥善处理温度差值、合理解决温度应力并控制裂缝开展。2.大体积混凝土施工质量控制措施2.1 混凝土原材料质量控制大体积混凝土质量控制的好坏与原材料的质量是分不开的。因此须首先从原材料入手，在满足设计强度和耐久性等要求的前提下，合理选择原材料。2.1.1 水泥在满足强度和耐久性等要求的前提下，宜选用低热或中热的矿渣水泥、火山灰水泥，严禁使用安定性不合格的水泥。由于大体积混凝土工程量大，水泥用量多，水泥供应难以做到按施工要求的品种标号一次进场，因此要加强水泥进场的检验和试配工作。2.1.2 骨料2.1.2.1 粗骨料实行连续级配或合理的掺配比例。其最大粒径不得大于钢筋最小间距的 3/4。当采纳泵送混凝土时，为了提高混凝土的可泵性和控制增加水泥用量，可参照表 1 选用。骨料中不得含有有机杂质，其含泥量应≤1%。表 1 泵送大体积混凝土粗骨料最大粒径（㎜）管道直径（mm）100125150砾 石304050碎 石2530402.1.2.2 细骨料宜选用粗砂或中砂，含泥量应≤3%。当采纳泵送混凝土时，其细度模数以 2.6～2.8 为宜。控制细砂以 0.3㎜筛孔的通过率为 15～30%；0....
