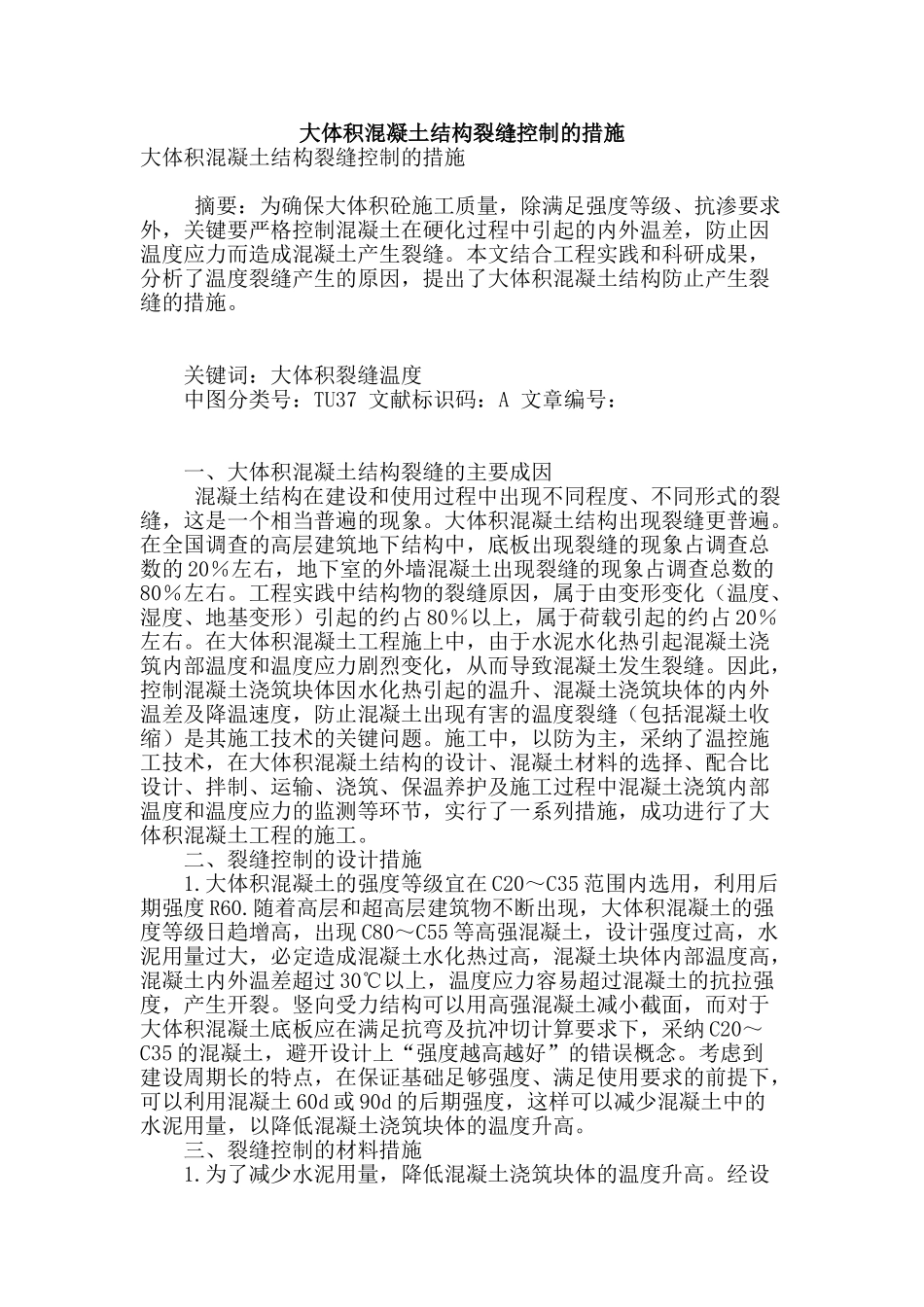

大体积混凝土结构裂缝控制的措施大体积混凝土结构裂缝控制的措施 摘要：为确保大体积砼施工质量，除满足强度等级、抗渗要求外，关键要严格控制混凝土在硬化过程中引起的内外温差，防止因温度应力而造成混凝土产生裂缝。本文结合工程实践和科研成果，分析了温度裂缝产生的原因，提出了大体积混凝土结构防止产生裂缝的措施。 关键词：大体积裂缝温度 中图分类号：TU37 文献标识码：A 文章编号： 一、大体积混凝土结构裂缝的主要成因 混凝土结构在建设和使用过程中出现不同程度、不同形式的裂缝，这是一个相当普遍的现象。大体积混凝土结构出现裂缝更普遍。在全国调查的高层建筑地下结构中，底板出现裂缝的现象占调查总数的 20％左右，地下室的外墙混凝土出现裂缝的现象占调查总数的80％左右。工程实践中结构物的裂缝原因，属于由变形变化（温度、湿度、地基变形）引起的约占 80％以上，属于荷载引起的约占 20％左右。在大体积混凝土工程施上中，由于水泥水化热引起混凝土浇筑内部温度和温度应力剧烈变化，从而导致混凝土发生裂缝。因此，控制混凝土浇筑块体因水化热引起的温升、混凝土浇筑块体的内外温差及降温速度，防止混凝土出现有害的温度裂缝（包括混凝土收缩）是其施工技术的关键问题。施工中，以防为主，采纳了温控施工技术，在大体积混凝土结构的设计、混凝土材料的选择、配合比设计、拌制、运输、浇筑、保温养护及施工过程中混凝土浇筑内部温度和温度应力的监测等环节，实行了一系列措施，成功进行了大体积混凝土工程的施工。 二、裂缝控制的设计措施 1.大体积混凝土的强度等级宜在 C20～C35 范围内选用，利用后期强度 R60.随着高层和超高层建筑物不断出现，大体积混凝土的强度等级日趋增高，出现 C80～C55 等高强混凝土，设计强度过高，水泥用量过大，必定造成混凝土水化热过高，混凝土块体内部温度高，混凝土内外温差超过 30℃以上，温度应力容易超过混凝土的抗拉强度，产生开裂。竖向受力结构可以用高强混凝土减小截面，而对于大体积混凝土底板应在满足抗弯及抗冲切计算要求下，采纳 C20～C35 的混凝土，避开设计上“强度越高越好”的错误概念。考虑到建设周期长的特点，在保证基础足够强度、满足使用要求的前提下，可以利用混凝土 60d 或 90d 的后期强度，这样可以减少混凝土中的水泥用量，以降低混凝土浇筑块体的温度升高。 三、裂缝控制的材料措施 1.为了减少水泥用量，降低混凝土浇筑块体的温度升高。经设...
