大厦创杯水电安装作业指导书

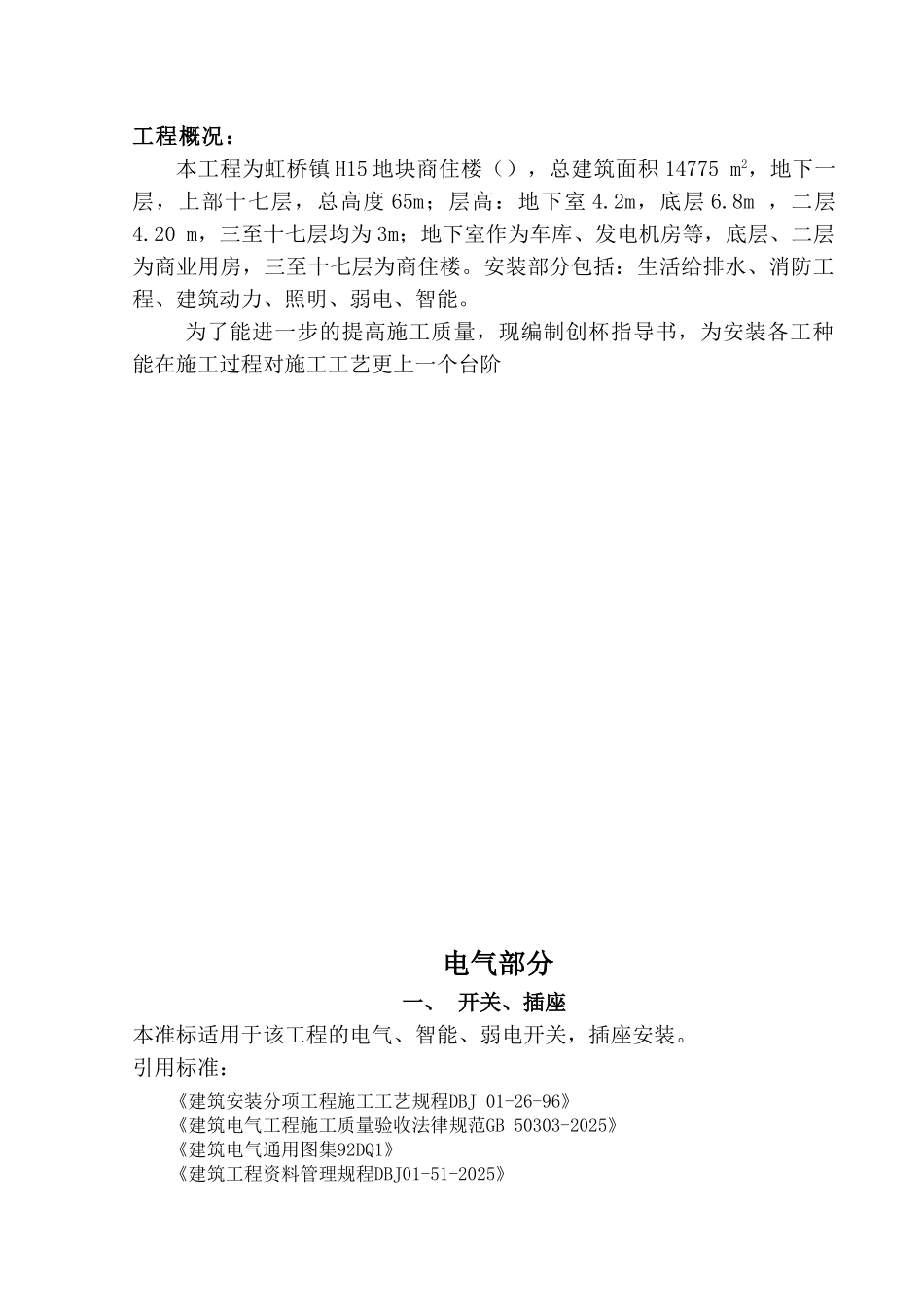

工程概况：本工程为虹桥镇 H15 地块商住楼（），总建筑面积 14775 m2，地下一层，上部十七层，总高度 65m；层高：地下室 4.2m，底层 6.8m ，二层4.20 m，三至十七层均为 3m；地下室作为车库、发电机房等，底层、二层为商业用房，三至十七层为商住楼。安装部分包括：生活给排水、消防工程、建筑动力、照明、弱电、智能。为了能进一步的提高施工质量，现编制创杯指导书，为安装各工种能在施工过程对施工工艺更上一个台阶 电气部分一、 开关、插座本准标适用于该工程的电气、智能、弱电开关，插座安装。引用标准：《建筑安装分项工程施工工艺规程DBJ 01-26-96》《建筑电气工程施工质量验收法律规范GB 50303-2025》《建筑电气通用图集92DQ1》《建筑工程资料管理规程DBJ01-51-2025》作业条件：各种管路、盒子已经敷设完毕，盒子收口平整，线路的导线已经穿完，并已经做完绝缘摇测，墙面的浆活已完成。操作工艺工艺流程：开关、插座安装工艺流程：清 理→接 线→安 装1. 清理用錾子轻轻地将盒子内残存的灰块剔掉，同时将其它杂物一并清出盒外，再用湿布将盒内灰尘擦净。2. 接线1) 一般结线规定：a. 开关结线同一场所的开关切断位置一致，且操作灵活，接点接触可靠。电器，灯具的相线应经开关控制。多联开关不允许拱头连接，应采纳LC型压接帽压接帽压接总头后，再进行分支连接。b. 交、直流或不同电压的插座安装在同一场所时，应有明显区别，且其插庆与插座配套，均不能互相代用。c. 插座箱多个插座导线连接时，不允许拱头连接，应采纳LC型压接帽压接总头后，再进行分支线连接。4. 安装开关、插座准备先将盒内甩出的导线留出维修长度，削出线芯，注意不要碰伤线芯。将导线按顺时针方向盘绕在开关，插座对应的接线柱上，然后旋紧压头。假如是独芯导线，也可将线芯直接插入接线孔内，再用顶丝将其压紧。注意线芯不得外露。1) 开关、插座安装：a. 一般安装规定开关安装规定：(a) 拉线开关距地面的高度一般为2-3m，距门口为150-200mm；且拉线的出口应向下。(b)扳把开关距地面的高度为1.4m，距门口为150-200mm；开关不得置于单扇门后。(c)暗装开关的面板应端正、严密并与墙面平；(d)开关位置应与灯位相对应，同一室内开关方向应一致；(e)成排安装的开关高度应一致，高低差不大于2mm，拉线开关相领间距一般不小于20mm;(f)多尘潮湿场所和户外应选用防水瓷制拉线开关或加装保护箱；(g)在易燃、易爆和特别潮湿的场所，开关应分别采纳防...
