大厦空调与通风设计

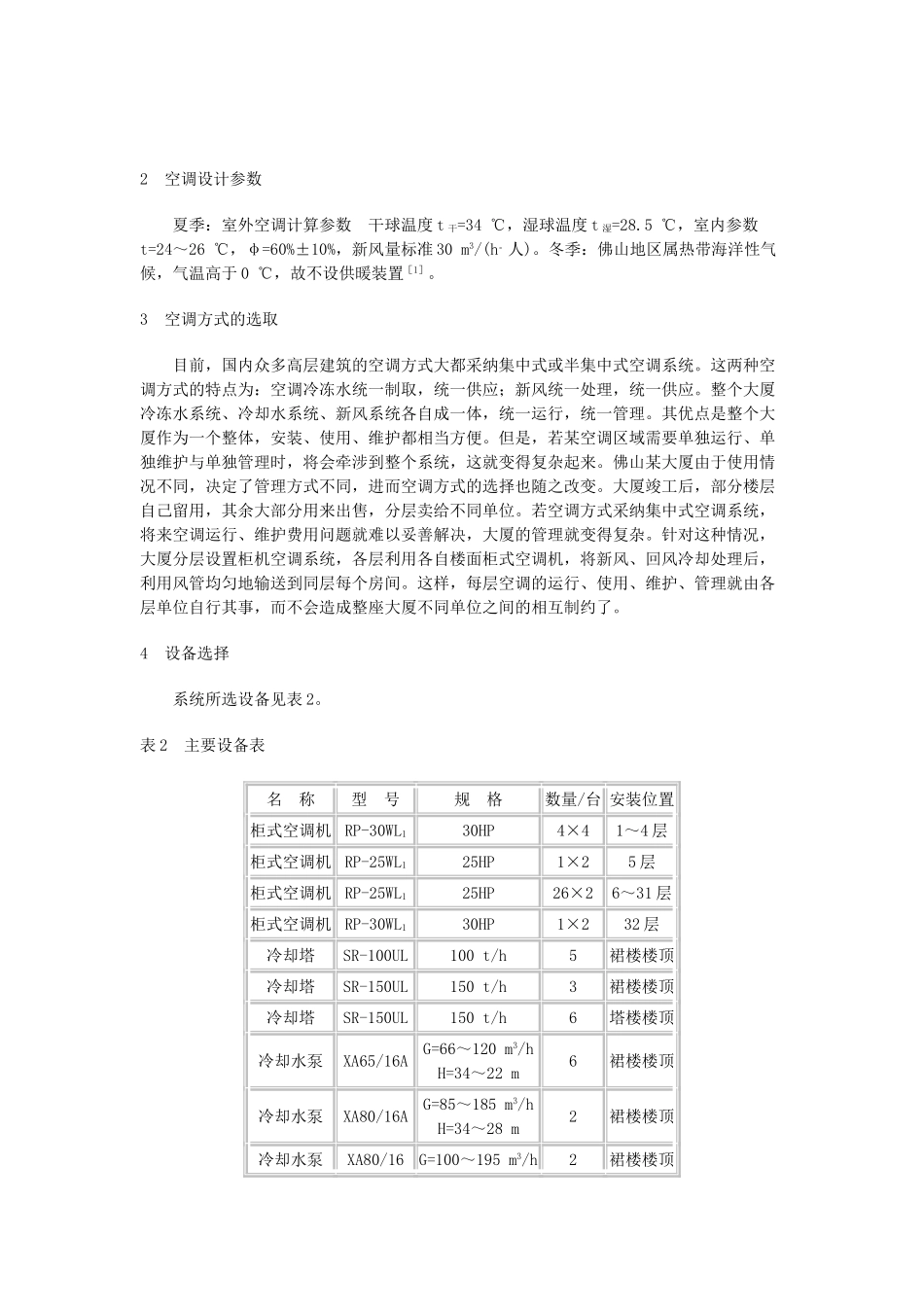

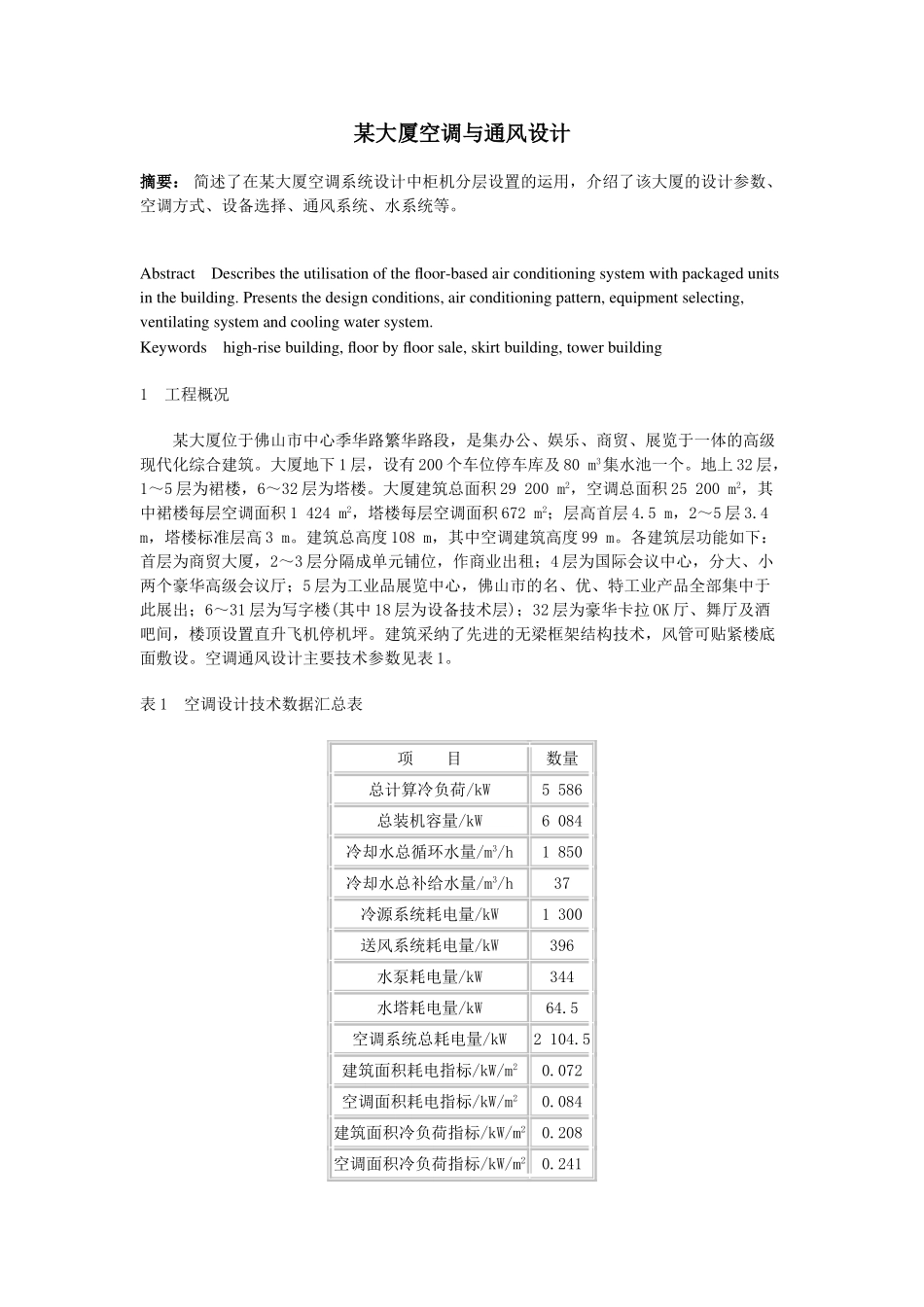

某大厦空调与通风设计摘要： 简述了在某大厦空调系统设计中柜机分层设置的运用，介绍了该大厦的设计参数、空调方式、设备选择、通风系统、水系统等。Abstract Describes the utilisation of the floor-based air conditioning system with packaged units in the building. Presents the design conditions, air conditioning pattern, equipment selecting, ventilating system and cooling water system.Keywords high-rise building, floor by floor sale, skirt building, tower building1 工程概况 某大厦位于佛山市中心季华路繁华路段，是集办公、娱乐、商贸、展览于一体的高级现代化综合建筑。大厦地下 1 层，设有 200 个车位停车库及 80 m3集水池一个。地上 32 层，1～5 层为裙楼，6～32 层为塔楼。大厦建筑总面积 29 200 m2，空调总面积 25 200 m2，其中裙楼每层空调面积 1 424 m2，塔楼每层空调面积 672 m2；层高首层 4.5 m，2～5 层 3.4 m，塔楼标准层高 3 m。建筑总高度 108 m，其中空调建筑高度 99 m。各建筑层功能如下：首层为商贸大厦，2～3 层分隔成单元铺位，作商业出租；4 层为国际会议中心，分大、小两个豪华高级会议厅；5 层为工业品展览中心，佛山市的名、优、特工业产品全部集中于此展出；6～31 层为写字楼(其中 18 层为设备技术层)；32 层为豪华卡拉 OK 厅、舞厅及酒吧间，楼顶设置直升飞机停机坪。建筑采纳了先进的无梁框架结构技术，风管可贴紧楼底面敷设。空调通风设计主要技术参数见表 1。表 1 空调设计技术数据汇总表项 目数量总计算冷负荷/kW5 586总装机容量/kW6 084冷却水总循环水量/m3/h1 850冷却水总补给水量/m3/h37冷源系统耗电量/kW1 300送风系统耗电量/kW396水泵耗电量/kW344水塔耗电量/kW64.5空调系统总耗电量/kW2 104.5建筑面积耗电指标/kW/m20.072空调面积耗电指标/kW/m20.084建筑面积冷负荷指标/kW/m20.208空调面积冷负荷指标/kW/m20.2412 空调设计参数 夏季：室外空调计算参数 干球温度 t 干=34 ℃，湿球温度 t 湿=28.5 ℃，室内参数t=24～26 ℃，φ=60%±10%，新风量标准 30 m3/(h。人)。冬季：佛山地区属热带海洋性气候，气温高于 0 ℃，故不设供暖装置［1］。3 空调方式的选取 目前，国内众多高层建筑的空调方式大都采纳集中式或半集中式空调系统。这两种空调方式的特点为：空调冷冻水...
