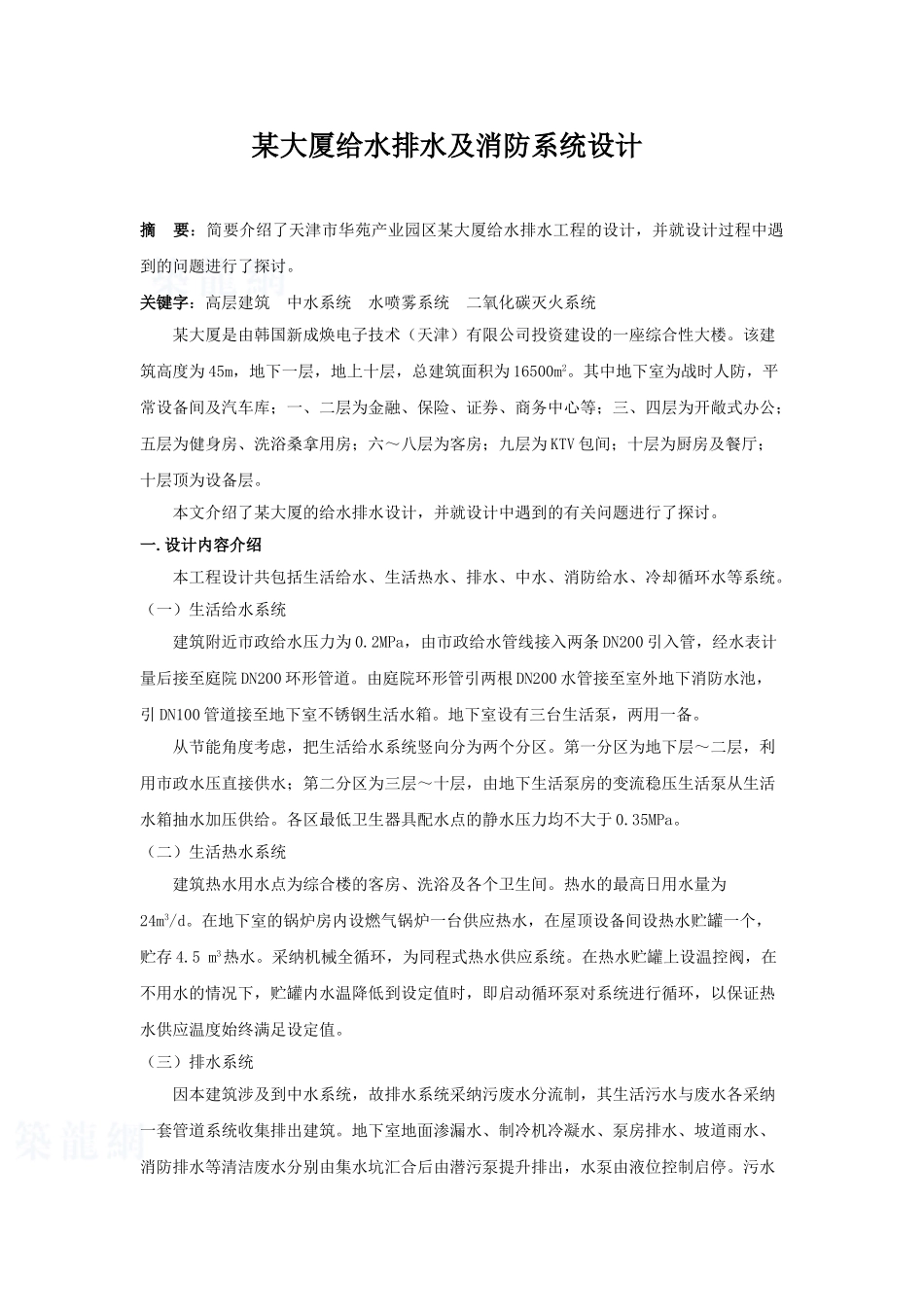

大厦给水排水及消防系统设计

某大厦给水排水及消防系统设计摘 要：简要介绍了天津市华苑产业园区某大厦给水排水工程的设计，并就设计过程中遇到的问题进行了探讨。关键字：高层建筑 中水系统 水喷雾系统 二氧化碳灭火系统 某大厦是由韩国新成焕电子技术（天津）有限公司投资建设的一座综合性大楼。该建筑高度为 45m，地下一层，地上十层，总建筑面积为 16500m2。其中地下室为战时人防，平常设备间及汽车库；一、二层为金融、保险、证券、商务中心等；三、四层为开敞式办公；五层为健身房、洗浴桑拿用房；六～八层为客房；九层为 KTV 包间；十层为厨房及餐厅；十层顶为设备层。 本文介绍了某大厦的给水排水设计，并就设计中遇到的有关问题进行了探讨。一.设计内容介绍 本工程设计共包括生活给水、生活热水、排水、中水、消防给水、冷却循环水等系统。（一）生活给水系统 建筑附近市政给水压力为 0.2MPa，由市政给水管线接入两条 DN200 引入管，经水表计量后接至庭院 DN200 环形管道。由庭院环形管引两根 DN200 水管接至室外地下消防水池，引 DN100 管道接至地下室不锈钢生活水箱。地下室设有三台生活泵，两用一备。 从节能角度考虑，把生活给水系统竖向分为两个分区。第一分区为地下层～二层，利用市政水压直接供水；第二分区为三层～十层，由地下生活泵房的变流稳压生活泵从生活水箱抽水加压供给。各区最低卫生器具配水点的静水压力均不大于 0.35MPa。（二）生活热水系统 建筑热水用水点为综合楼的客房、洗浴及各个卫生间。热水的最高日用水量为24m3/d。在地下室的锅炉房内设燃气锅炉一台供应热水，在屋顶设备间设热水贮罐一个，贮存 4.5 m3热水。采纳机械全循环，为同程式热水供应系统。在热水贮罐上设温控阀，在不用水的情况下，贮罐内水温降低到设定值时，即启动循环泵对系统进行循环，以保证热水供应温度始终满足设定值。（三）排水系统 因本建筑涉及到中水系统，故排水系统采纳污废水分流制，其生活污水与废水各采纳一套管道系统收集排出建筑。地下室地面渗漏水、制冷机冷凝水、泵房排水、坡道雨水、消防排水等清洁废水分别由集水坑汇合后由潜污泵提升排出，水泵由液位控制启停。污水排至庭院污水管网后，经化粪池处理后再排入市政管网。废水排至庭院废水管网后，收集进入调节池作为中水原水。调节池设有溢流管，当中水原水量大于用水量时，多余部分可直接排至污水管网。这样既可保证中水水量始终满足使用要求，又不会因为中水原水量大于用水...
