大厦通风空调风管组装案例VIP专享

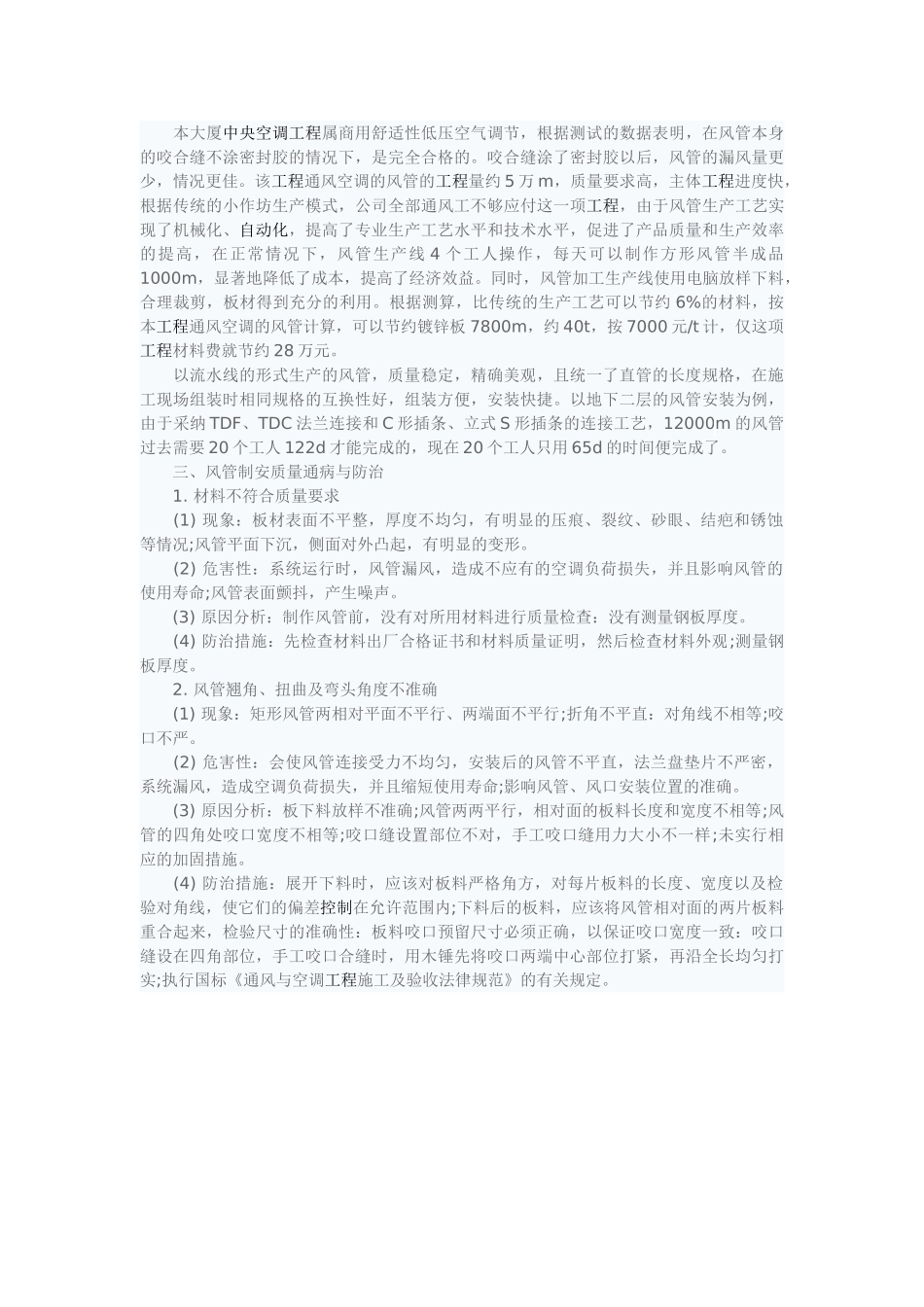

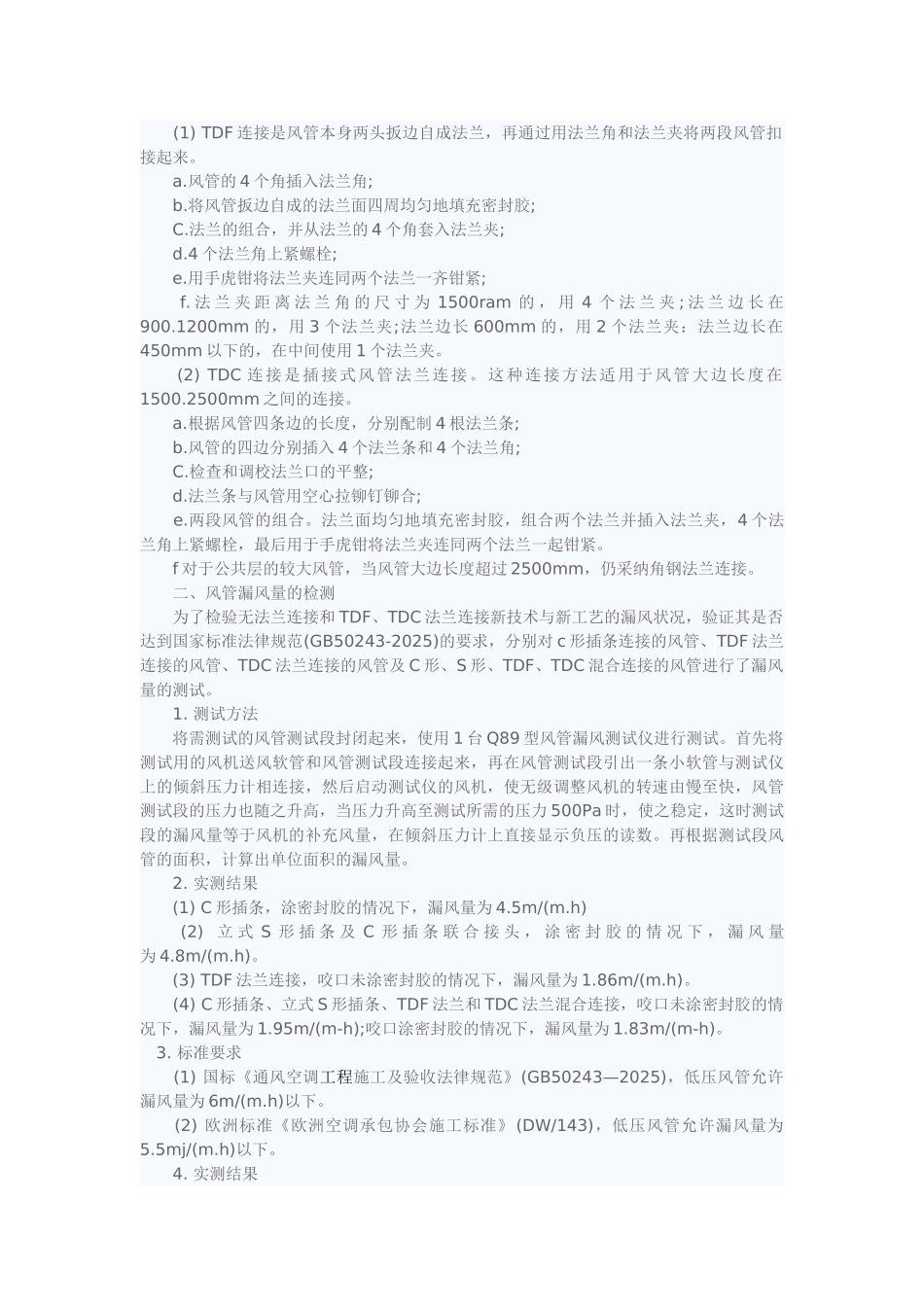

某大厦通风空调风管组装案例一、风管组装技术 XX 大厦是集会宾、洽谈、会议中心、展览於一身的综合性大楼，地下二层，地上五层，地下_二层为变配电室、设备用房及物业管理用房。本大楼空调采纳两种空调冷冻水，一种为 3.3℃～14.4"C，由一套冰蓄冷装置提供，供大楼所有空调箱机组使用;另一种为7.8℃～l4.4℃，由一台常规冷水机组提供，供风盘管及以后进展使用。冰蓄冷系统按部分负荷蓄冰方式设置，蓄冰主机与蓄冰槽实行串联方式，主机上游，设计工况运作策略采纳主机优先模式，实际大部分时间则可采纳冰优先模式。载冰量采纳 25%乙二醇水溶液，作为空调冷源的一次侧，通过两台板式热交换器向大楼提供 3.3℃的空调冷冻水。在冷冻水系统中，设置一台 420RT 常规螺杆式冷水机组，该机组除了 3.3℃冷冻水系统的回水提供预冷外，还同时直接提供 7.8℃风机盘管设备使用。空调变风量全空气空调系统采纳低温送风方式，服务于商业区、会议中心、展览等区域。这些系统通过室风变风量末端，常年向室内送冷，可以解决商业区、会议中心、展览厅等区域的常年冷负荷。而楼梯前室及地下室设备用房，个别办公室等处空调采纳风机盘管方式。本工程风管自身的组装采纳复合式的连接方式，管段间的连接采纳无法兰和有法兰两种连接方式。 1. 无法兰连接 由于风管无法兰连接具有连接接头严密质量好、接头重量轻、省材料、施工工序简单节约工时、易于实现全机械化、自动化施工、施工成本低等众多优点，因而得到厂一泛推广应用。目前风管无法兰连接形式有几十种，而且新的形式还在不断出现，但按其结构原理可分为承插、插条、咬合、铁皮法兰和混合式连接五种。无法兰连接主要用于边长较小的风管，有 c 形插条连接和 s 形插条连接。松湖大厦二层以上的各层的风管规格较小，大边长度小于 450mm 的风管采纳 C 形插条连接，大边长度大于 450mm 而小于 lO00mm的风管则采纳立式 S 形插条连接，连接后用空心拉铆钉将插条端部与风管铆固，再在缝隙处涂以密封胶，以保证风管的严密性。提高风客无法兰连接施工质量的基本措施如下： (1) 根据法律规范要求，严格控制每种无法兰接头使用范围，如“s”、“c”形插条使用范围是矩形风管长边不大于 630mm，立咬口不大于 lOOmm。立咬口 90 度贴角宽度要和立咬口高度相一致，90 度应准确，接口合口连接翻边时顺序逐件敲合，并背后垫以方铁，使翻边立面平整，90 度线平直。 (2) 严格按风管尺寸公差要求。如对...
