扶壁式挡土墙验算

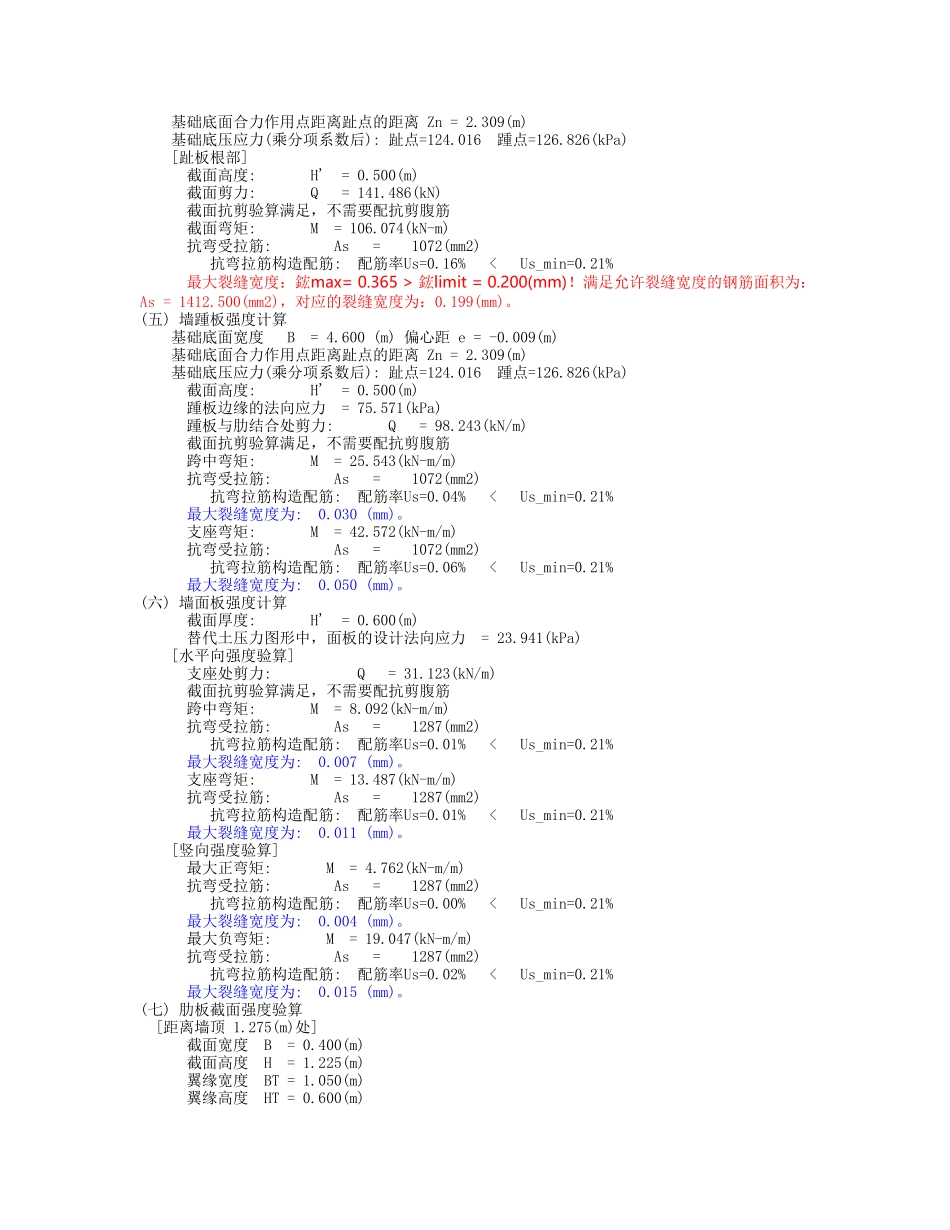

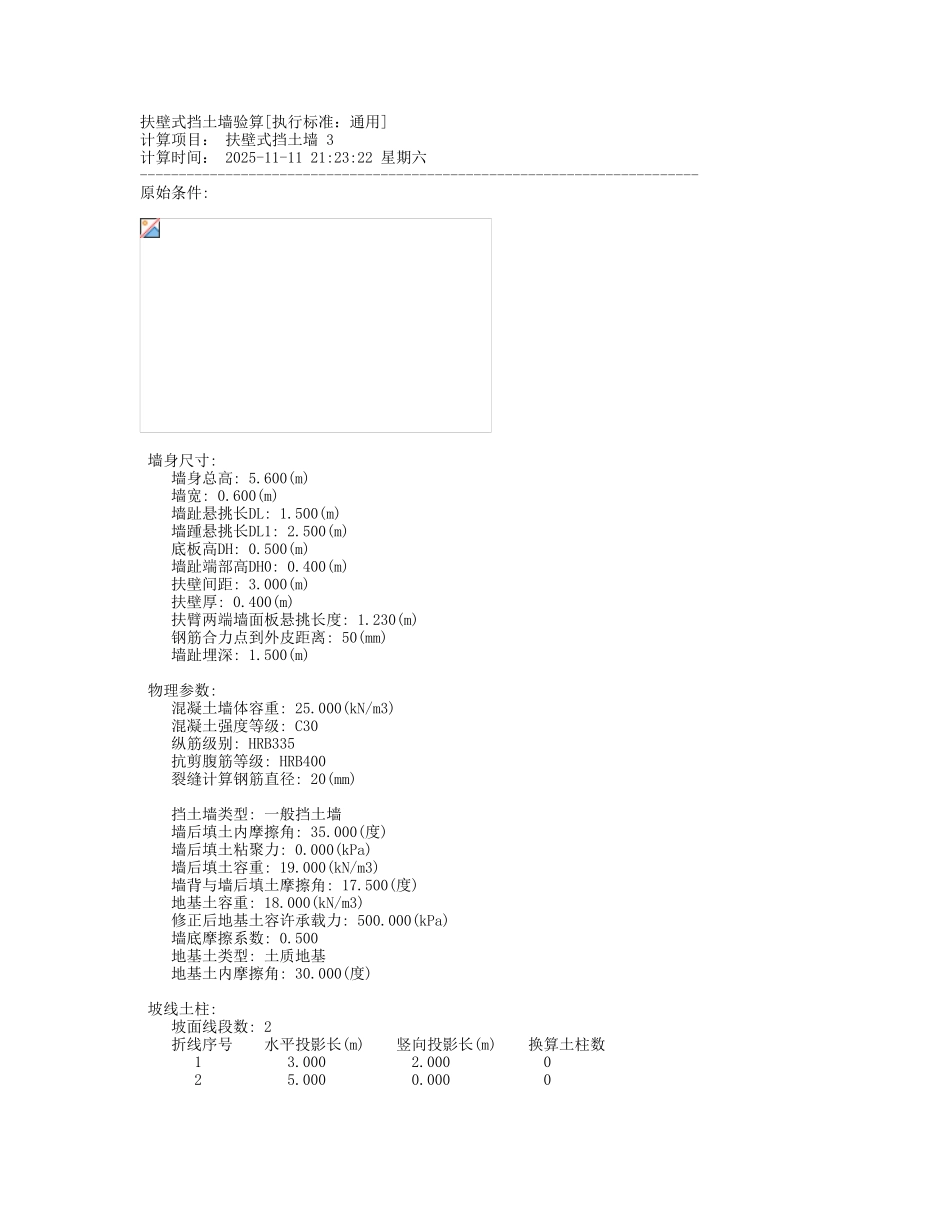

扶壁式挡土墙验算[执行标准：通用]计算项目： 扶壁式挡土墙 3计算时间： 2025-11-11 21:23:22 星期六------------------------------------------------------------------------原始条件: 墙身尺寸: 墙身总高: 5.600(m) 墙宽: 0.600(m) 墙趾悬挑长DL: 1.500(m) 墙踵悬挑长DL1: 2.500(m) 底板高DH: 0.500(m) 墙趾端部高DH0: 0.400(m) 扶壁间距: 3.000(m) 扶壁厚: 0.400(m) 扶臂两端墙面板悬挑长度: 1.230(m) 钢筋合力点到外皮距离: 50(mm) 墙趾埋深: 1.500(m) 物理参数: 混凝土墙体容重: 25.000(kN/m3) 混凝土强度等级: C30 纵筋级别: HRB335 抗剪腹筋等级: HRB400 裂缝计算钢筋直径: 20(mm) 挡土墙类型: 一般挡土墙 墙后填土内摩擦角: 35.000(度) 墙后填土粘聚力: 0.000(kPa) 墙后填土容重: 19.000(kN/m3) 墙背与墙后填土摩擦角: 17.500(度) 地基土容重: 18.000(kN/m3) 修正后地基土容许承载力: 500.000(kPa) 墙底摩擦系数: 0.500 地基土类型: 土质地基 地基土内摩擦角: 30.000(度) 坡线土柱: 坡面线段数: 2 折线序号 水平投影长(m) 竖向投影长(m) 换算土柱数 1 3.000 2.000 0 2 5.000 0.000 0 地面横坡角度: 35.000(度) 墙顶标高: 0.000(m)钢筋混凝土配筋计算依据:《混凝土结构设计法律规范》（GB 50010--2025）注意：墙身内力配筋计算时,各种作用力采纳的分项(安全)系数为:重力不利时 = 1.200重力有利时 = 1.000主动土压力 = 1.200静水压力 = 1.200扬压力 = 1.200地震力 = 1.000=====================================================================第 1 种情况: 一般情况 [土压力计算] 计算高度为 5.600(m)处的库仑主动土压力 按假想墙背计算得到: 第1破裂角： 30.382(度) Ea=248.862 Ex=127.960 Ey=213.444(kN) 作用点高度 Zy=2.061(m) 因为俯斜墙背，需推断第二破裂面是否存在，计算后发现第二破裂面存在： 第2破裂角=18.822(度) 第1破裂角=30.173(度) Ea=219.270 Ex=129.432 Ey=176.993(kN) 作用点高度 Zy=2.167(m) 墙身截面积 = 5.285(m2) 重量 = 132.125 kN 整个墙踵上的土重 = 143.312(kN) 重心坐标(1.411,-3.016)(相对于墙面坡上角点) 墙趾板上的土重 = 28.350(kN) 相对于趾点力臂=0.738(m))(一) 滑动稳定性验算 基底摩擦系数 = 0.500 滑移力= 129.432(kN) 抗滑力= 240.390(kN) 滑移验...
