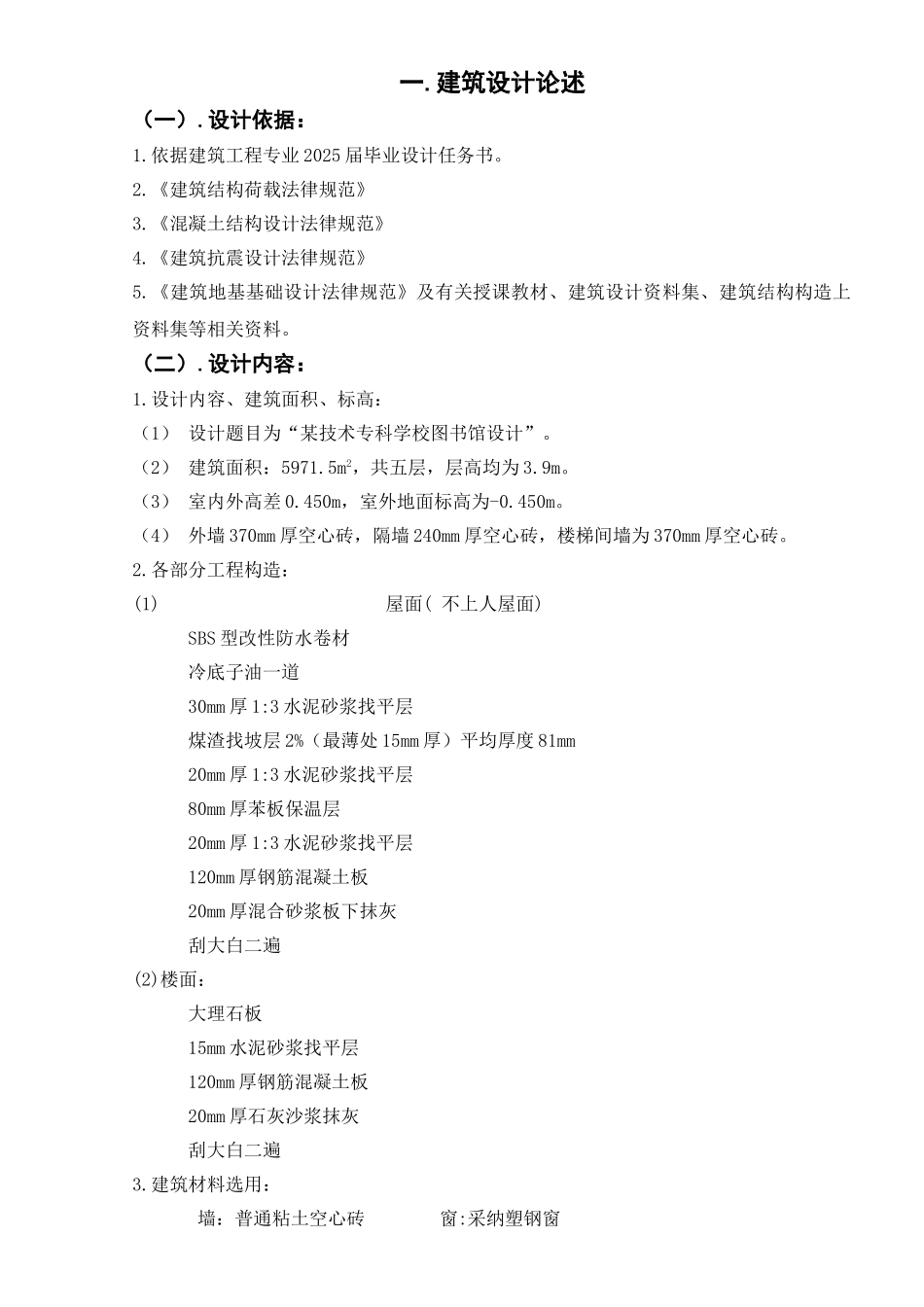

一.建筑设计论述（一）.设计依据：1.依据建筑工程专业 2025 届毕业设计任务书。2.《建筑结构荷载法律规范》3.《混凝土结构设计法律规范》4.《建筑抗震设计法律规范》5.《建筑地基基础设计法律规范》及有关授课教材、建筑设计资料集、建筑结构构造上资料集等相关资料。（二）.设计内容：1.设计内容、建筑面积、标高：（1） 设计题目为“某技术专科学校图书馆设计”。 （2） 建筑面积：5971.5m2，共五层，层高均为 3.9m。（3） 室内外高差 0.450m，室外地面标高为-0.450m。（4） 外墙 370mm 厚空心砖，隔墙 240mm 厚空心砖，楼梯间墙为 370mm 厚空心砖。2.各部分工程构造：(1)屋面( 不上人屋面)SBS 型改性防水卷材冷底子油一道30mm 厚 1:3 水泥砂浆找平层煤渣找坡层 2%（最薄处 15mm 厚）平均厚度 81mm20mm 厚 1:3 水泥砂浆找平层80mm 厚苯板保温层20mm 厚 1:3 水泥砂浆找平层120mm 厚钢筋混凝土板20mm 厚混合砂浆板下抹灰刮大白二遍(2)楼面：大理石板15mm 水泥砂浆找平层120mm 厚钢筋混凝土板20mm 厚石灰沙浆抹灰刮大白二遍3.建筑材料选用： 墙：普通粘土空心砖 窗:采纳塑钢窗二.结构设计论述1. 气象条件：雪荷载 0.50KN/m2，基本风压：0.55KN/m2.2. 工程地质条件： 根据地质勘探结果,给定地质情况如下表:地质条件一览表序号岩土分类土层深度厚度范围地基土承载力桩端阻力桩周摩擦力1杂填土0.0—0.80.3———2粉土0.8—1.80.5120—103中砂1.8—2.8 0.8200—254砾砂2.8—6.5 3.73002400305圆砾6.5—12.55.6.05003500 60注：1 拟建场地地形平坦，地下稳定水位距地表-6m，表中给定土层深度由自然地坪算起。2 建筑地点冰冻深度-1.2m。3 建筑场地类别：Ⅱ类场地土。4 地震设防基本烈度：7 度。3.材料情况： 非承重空心砖 MU5；砂浆等级为 M5；混凝土：C30（基础）、C30（梁、板、柱、楼梯）纵向受力钢筋：HRB335 级；箍筋：HPB235 级钢筋4.抗震设防要求：设防基本烈度为 7 度，设计地震分组为第一组，设计基本地震加速度值为 0.10g。5.结构体系：现浇钢筋混凝土框架结构。6.施工：梁、板、柱均现浇。三.结构计算1. 结构平面简图：见图：2.材料情况：非承重空心砖 MU5；砂浆等级为 M5；混凝土：C30（基础）、C30（梁、板、柱、楼梯）：纵向受力钢筋：HRB335 级；箍筋：HPB235 级钢筋。3.截面尺寸选取：1）框架柱：根据轴压比公式初步估定柱截面尺寸：Nc/fcbh≤0.9（三级框架）（框架柱的...
