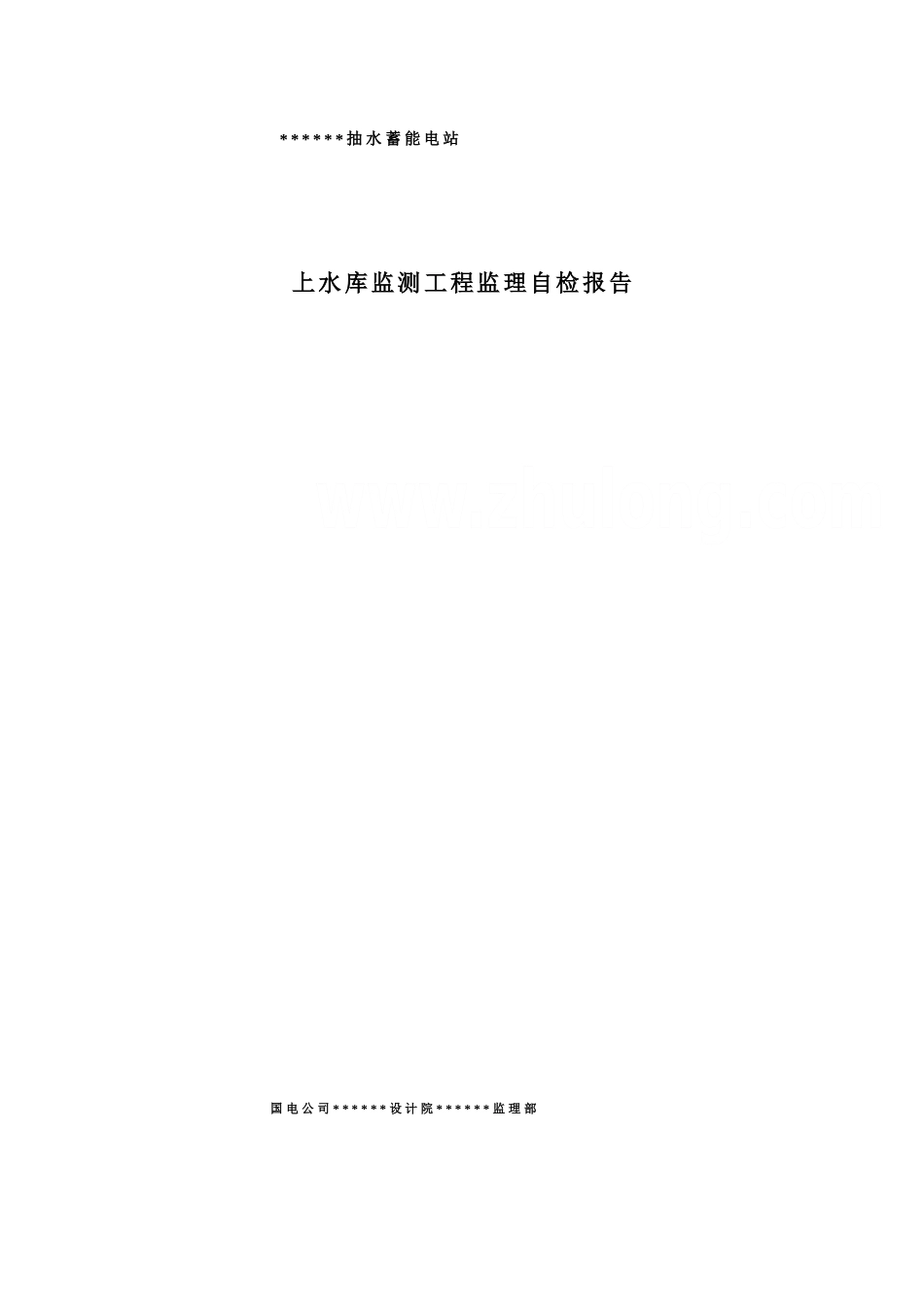

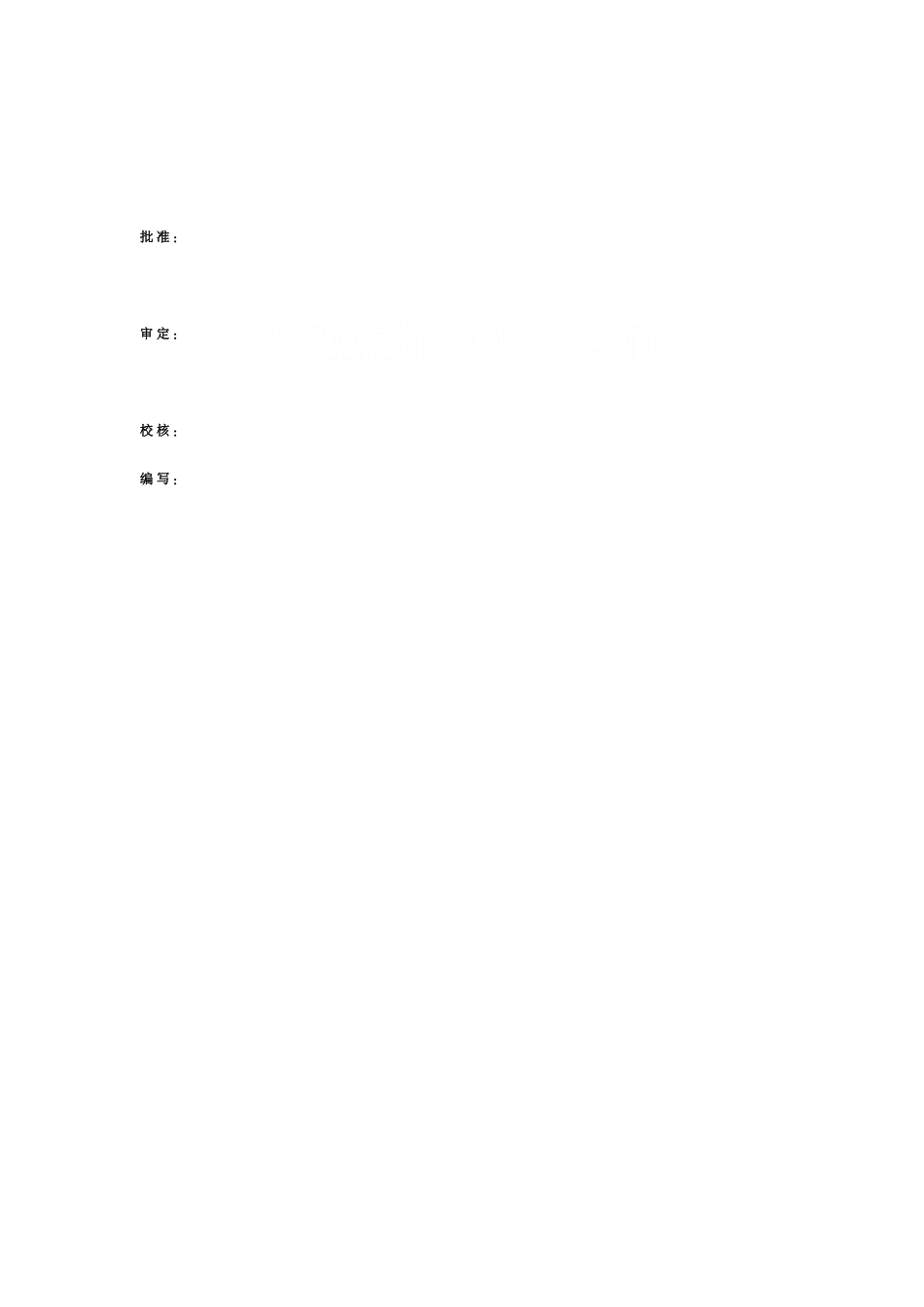

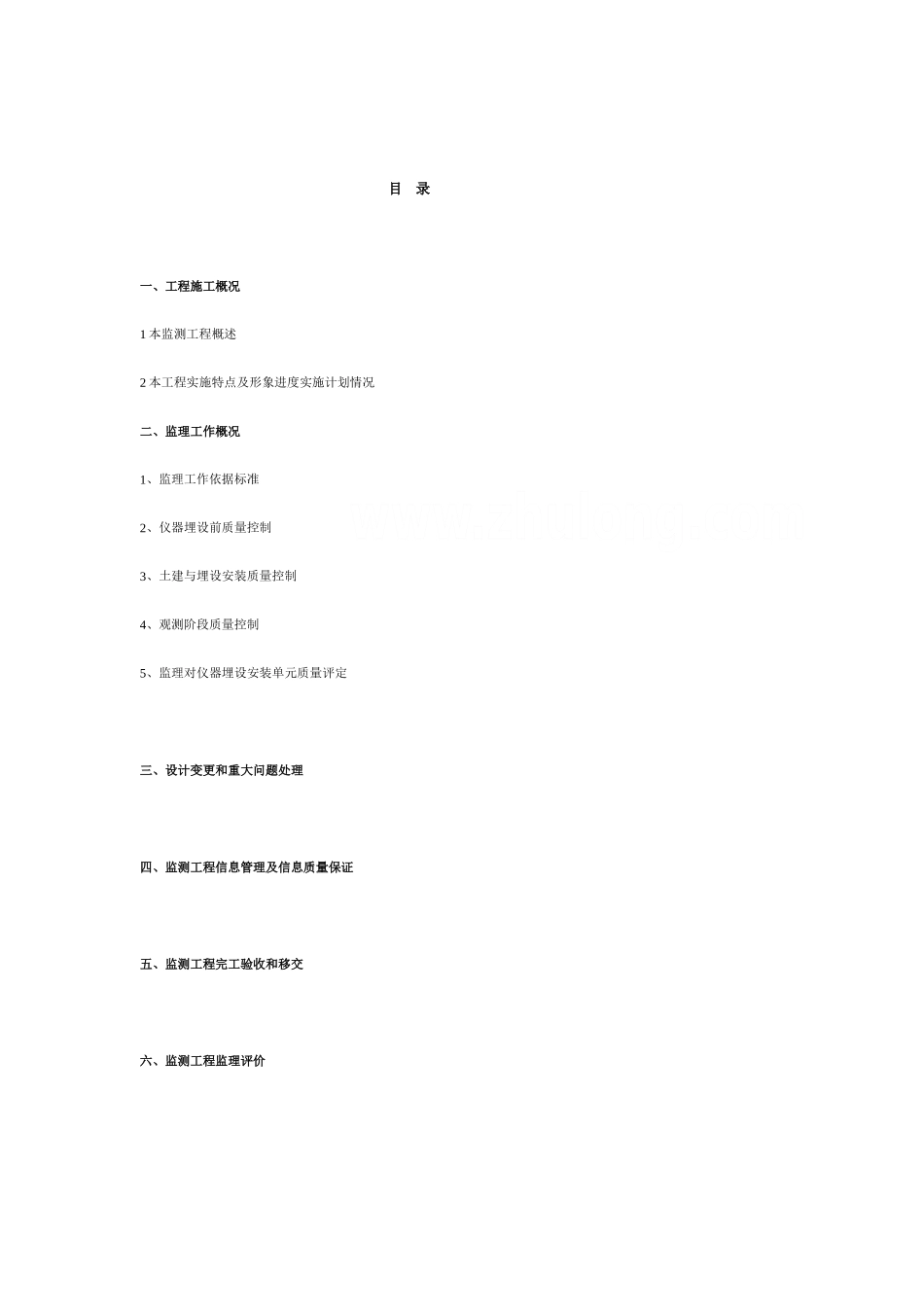

* * * * * * 抽 水 蓄 能 电 站上水库监测工程监理自检报告国 电 公 司 * * * * * * 设 计 院 * * * * * * 监 理 部批 准 :审 定 :校 核 :编 写 :目 录一、工程施工概况1 本监测工程概述2 本工程实施特点及形象进度实施计划情况二、监理工作概况1、监理工作依据标准2、仪器埋设前质量控制3、土建与埋设安装质量控制4、观测阶段质量控制5、监理对仪器埋设安装单元质量评定三、设计变更和重大问题处理四、监测工程信息管理及信息质量保证五、监测工程完工验收和移交六、监测工程监理评价一、概述1、******抽水蓄能电站位于******西郊，距******市 5km。电站枢纽工程由上水库系统、水道系统、地下厂房系统、下水库系统组成。电站装机 100KW。上水库布置在樱桃 沟内，上水库工程主要建筑物有大坝、库盆和进/出水口，库盆由天然库盆与扩挖土石方组成，水库正常蓄水位 410.00m，死水位 386.00m，有效库容 890 万m3，死库容 273.25 万 m3。大坝坝型为混凝土面板堆石坝，坝顶高程 413.80m，坝顶长 540.46m，最大坝高 99.80m，坝顶宽10.00m。2、上水库监测工程承包人为******振冲工程股分有限公司，属于 C1 标的分包方。监理单位为国电公司******勘测设计院设计单位为国电公司华东勘测设计院业主单位为******山抽水蓄能电站有限公司3、监测项目：⑴ 坝体内部沉降、位移观测；大坝和库底基础、进 /出水口混凝土和右岸面板混凝土下部渗透压力观测；⑵防渗面板混凝土应变、裂缝和钢筋应力观测及混凝土温度观测；⑶防渗结构渗流量观测。⑷左岸锚索应力；⑸边坡、大坝外部变形观测。观测仪器型号、数量和埋设部位见表 1上水库埋设观测仪器有关参数 表 1埋设部位项 目单 位设计数量完成数量安装时间运行情况备 注坝体内部引张线式水平位移计点88良好水管式沉降计点3535良好大坝混凝土面板单向测缝计支2323良好三向测缝套21未安装三向应变计套1817良好二向应变计套1818良好无应力计套3736良好钢筋应力计支1919良好大坝基础渗压计支2726良好库底填筑基础渗压计支99良好库底土工膜周边支持层错误！链接无效。支25进/出水口基础渗压计支1010良好右岸面板下渗压计支1313良好坝脚量水堰个11良好右岸排水观测洞量水堰个1库底廊道`量水堰个1上水库建筑物以外水平位移监测基准点个129未调试垂直位移观测工作基点个6未安装高程监测基准点组23未调试大坝两岸坡视准工作基准点个105未调试大坝下游坝坡水平...
