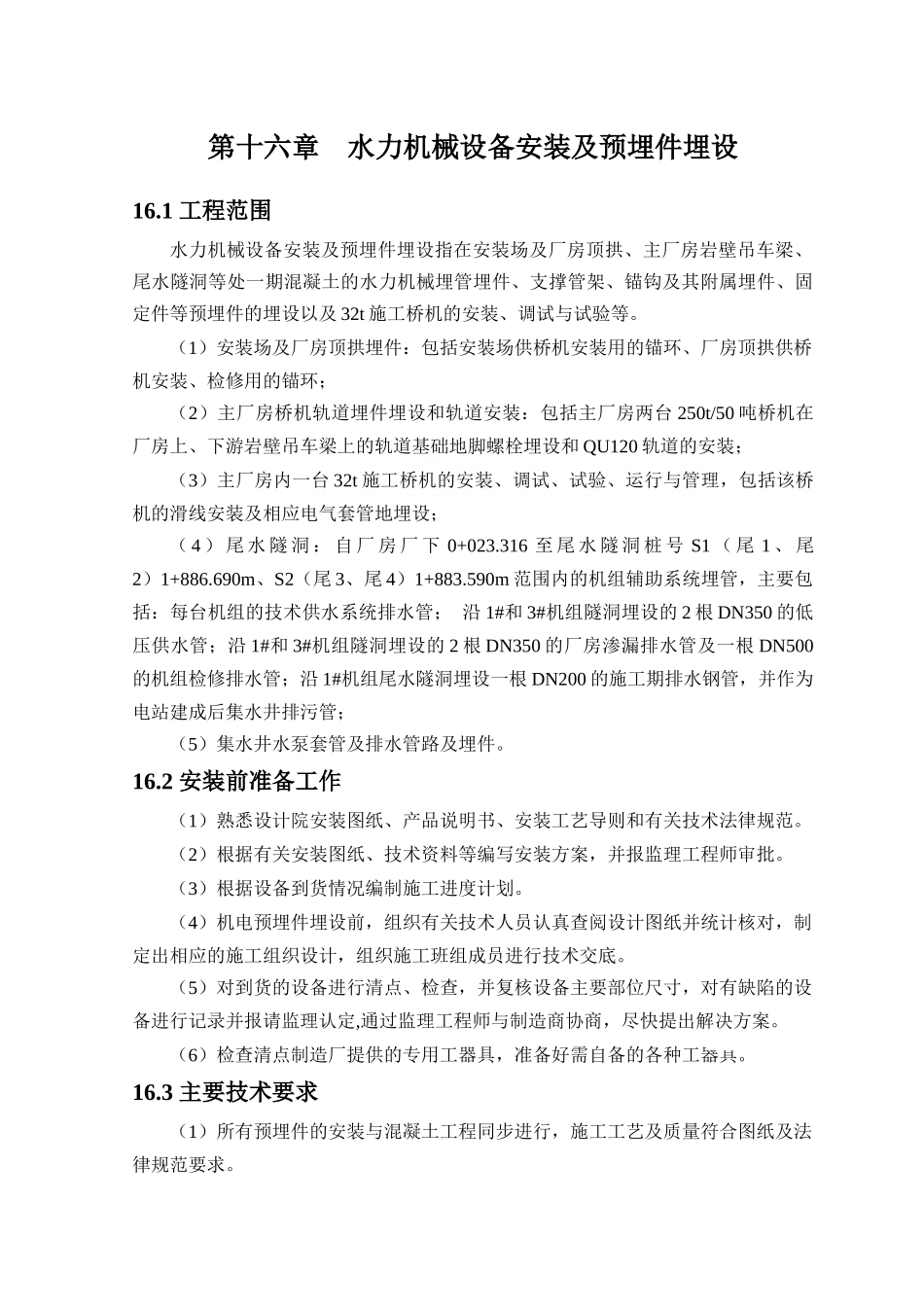

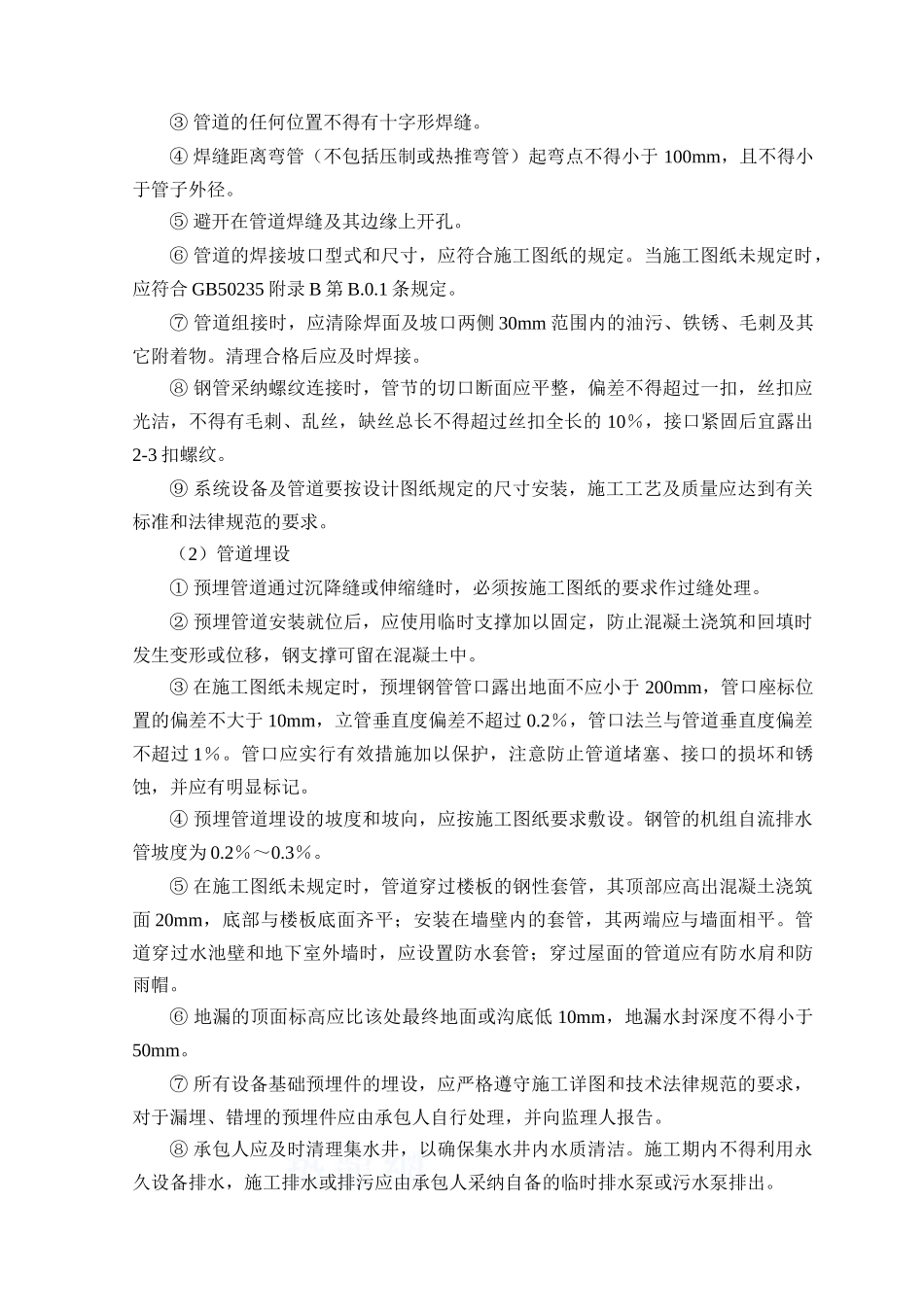

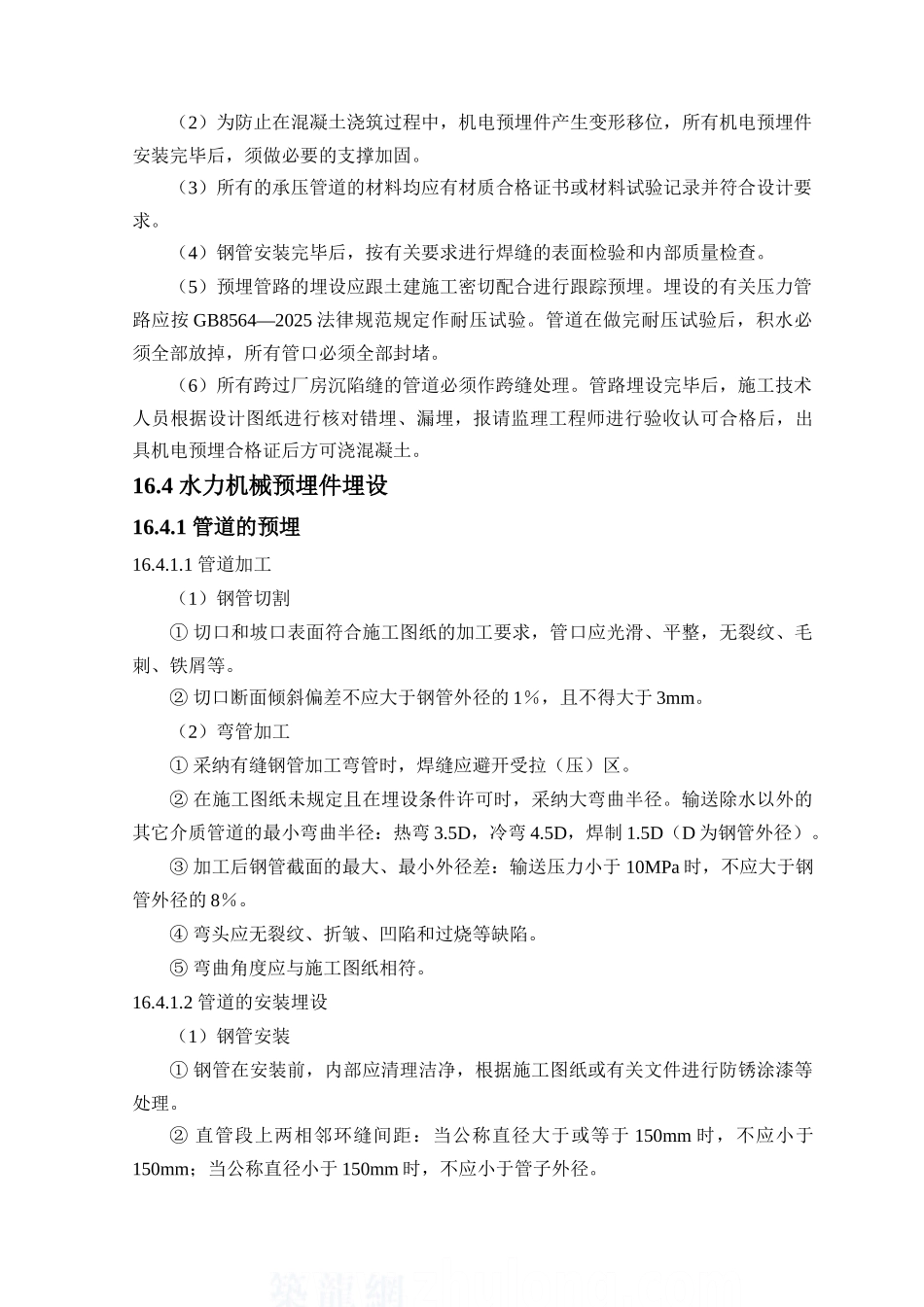

第十六章 水力机械设备安装及预埋件埋设16.1 工程范围水力机械设备安装及预埋件埋设指在安装场及厂房顶拱、主厂房岩壁吊车梁、尾水隧洞等处一期混凝土的水力机械埋管埋件、支撑管架、锚钩及其附属埋件、固定件等预埋件的埋设以及 32t 施工桥机的安装、调试与试验等。（1）安装场及厂房顶拱埋件：包括安装场供桥机安装用的锚环、厂房顶拱供桥机安装、检修用的锚环；（2）主厂房桥机轨道埋件埋设和轨道安装：包括主厂房两台 250t/50 吨桥机在厂房上、下游岩壁吊车梁上的轨道基础地脚螺栓埋设和 QU120 轨道的安装；（3）主厂房内一台 32t 施工桥机的安装、调试、试验、运行与管理，包括该桥机的滑线安装及相应电气套管地埋设；（ 4 ） 尾 水 隧 洞 ： 自 厂 房 厂 下 0+023.316 至 尾 水 隧 洞 桩 号 S1 （ 尾 1 、 尾2）1+886.690m、S2（尾 3、尾 4）1+883.590m 范围内的机组辅助系统埋管，主要包括：每台机组的技术供水系统排水管； 沿 1#和 3#机组隧洞埋设的 2 根 DN350 的低压供水管；沿 1#和 3#机组隧洞埋设的 2 根 DN350 的厂房渗漏排水管及一根 DN500的机组检修排水管；沿 1#机组尾水隧洞埋设一根 DN200 的施工期排水钢管，并作为电站建成后集水井排污管；（5）集水井水泵套管及排水管路及埋件。16.2 安装前准备工作（1）熟悉设计院安装图纸、产品说明书、安装工艺导则和有关技术法律规范。（2）根据有关安装图纸、技术资料等编写安装方案，并报监理工程师审批。（3）根据设备到货情况编制施工进度计划。（4）机电预埋件埋设前，组织有关技术人员认真查阅设计图纸并统计核对，制定出相应的施工组织设计，组织施工班组成员进行技术交底。（5）对到货的设备进行清点、检查，并复核设备主要部位尺寸，对有缺陷的设备进行记录并报请监理认定,通过监理工程师与制造商协商，尽快提出解决方案。（6）检查清点制造厂提供的专用工器具，准备好需自备的各种工器具。16.3 主要技术要求（1）所有预埋件的安装与混凝土工程同步进行，施工工艺及质量符合图纸及法律规范要求。（2）为防止在混凝土浇筑过程中，机电预埋件产生变形移位，所有机电预埋件安装完毕后，须做必要的支撑加固。（3）所有的承压管道的材料均应有材质合格证书或材料试验记录并符合设计要求。（4）钢管安装完毕后，按有关要求进行焊缝的表面检验和内部质量检查。（5）预埋管路的埋设应跟土建施工密切配合进行跟踪预埋。埋设的...
