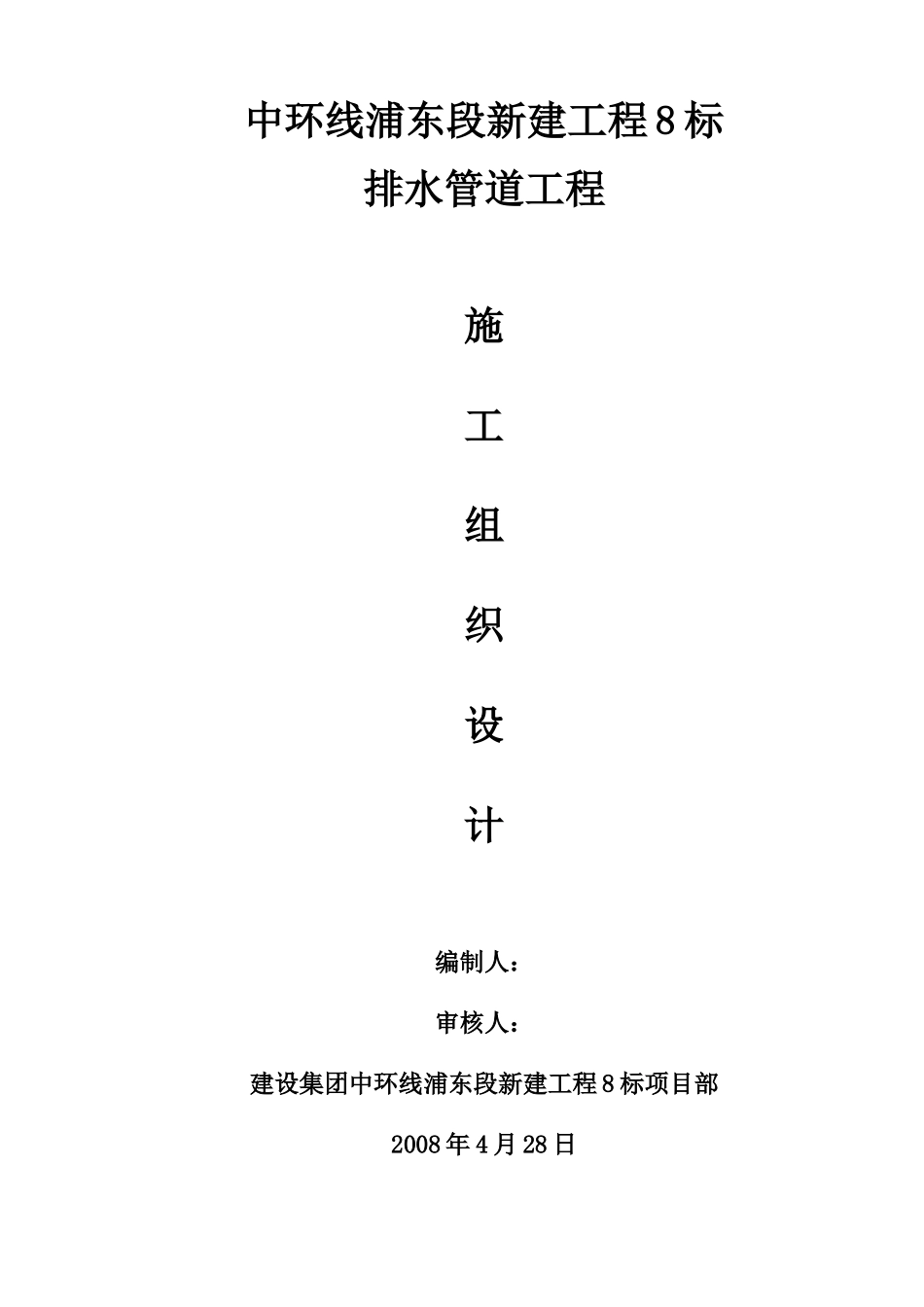

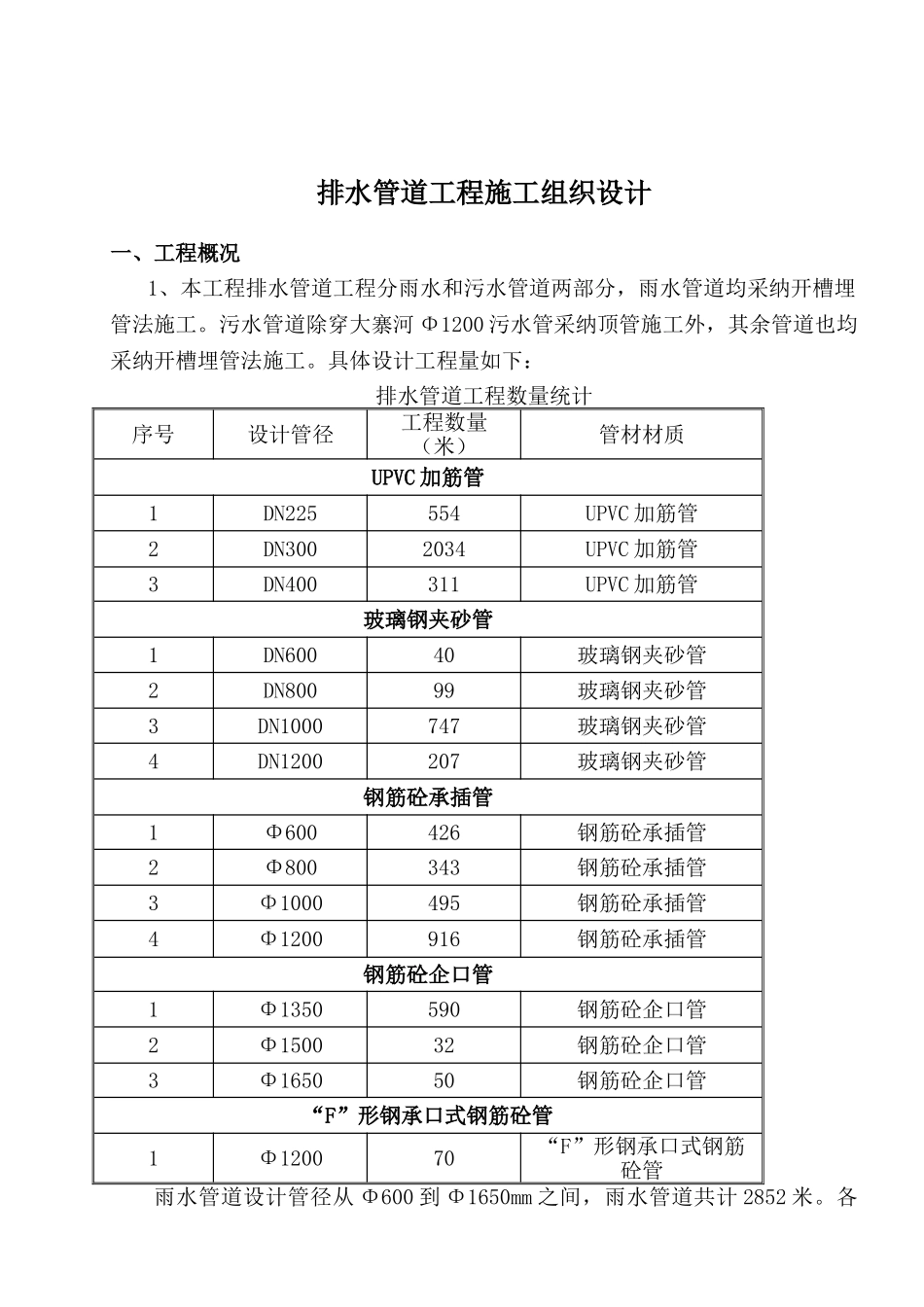

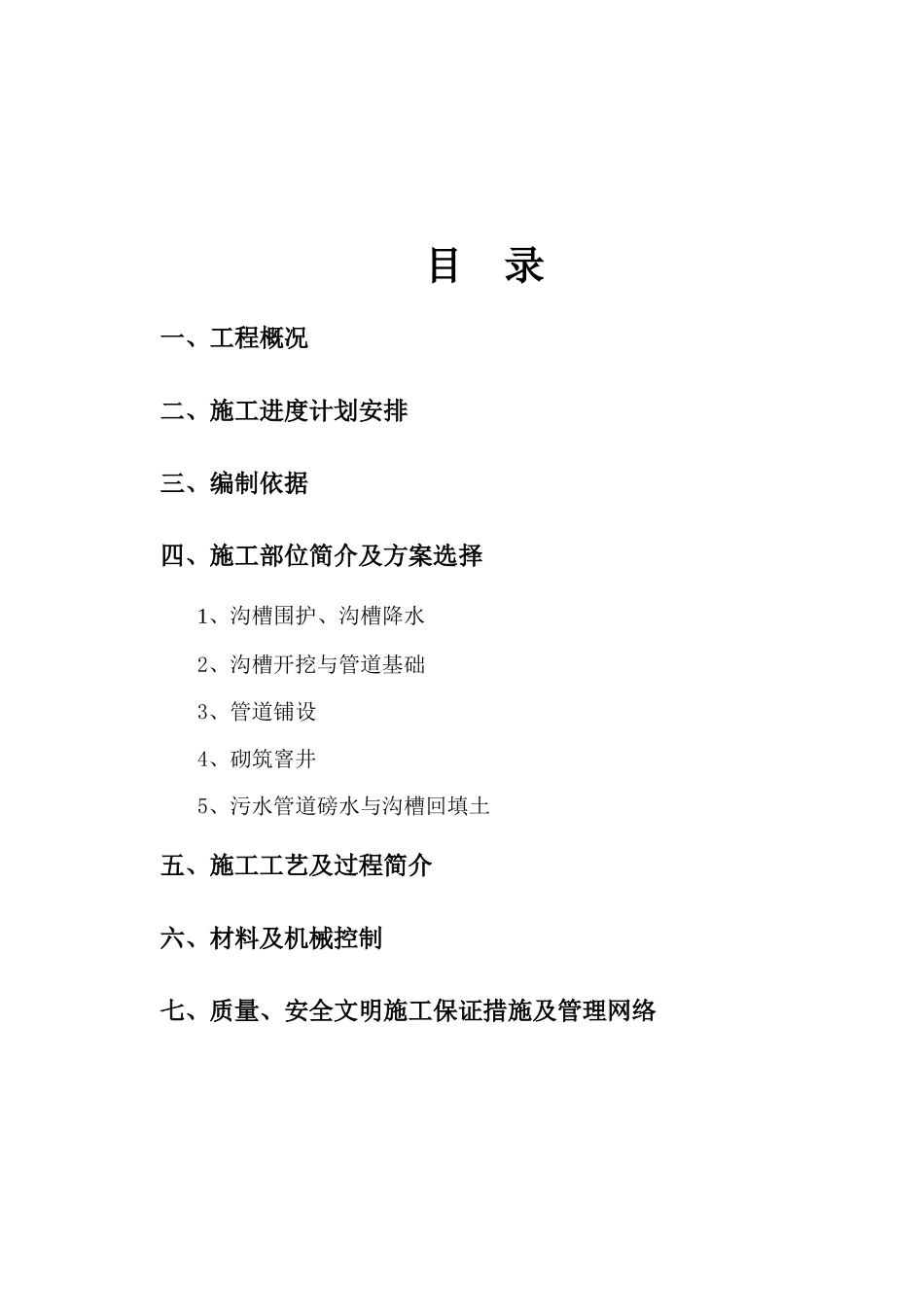

中环线浦东段新建工程 8 标排水管道工程施工组织设计编制人：审核人：建设集团中环线浦东段新建工程 8 标项目部2008 年 4 月 28 日目 录一、工程概况二、施工进度计划安排三、编制依据四、施工部位简介及方案选择1、沟槽围护、沟槽降水2、沟槽开挖与管道基础3、管道铺设4、砌筑窨井5、污水管道磅水与沟槽回填土五、施工工艺及过程简介六、材料及机械控制七、质量、安全文明施工保证措施及管理网络排水管道工程施工组织设计一、工程概况1、本工程排水管道工程分雨水和污水管道两部分，雨水管道均采纳开槽埋管法施工。污水管道除穿大寨河 Φ1200 污水管采纳顶管施工外，其余管道也均采纳开槽埋管法施工。具体设计工程量如下：排水管道工程数量统计序号设计管径工程数量（米）管材材质UPVC 加筋管1DN225554UPVC 加筋管2DN3002034UPVC 加筋管3DN400311UPVC 加筋管玻璃钢夹砂管1DN60040玻璃钢夹砂管2DN80099玻璃钢夹砂管3DN1000747玻璃钢夹砂管4DN1200207玻璃钢夹砂管钢筋砼承插管1Φ600426钢筋砼承插管2Φ800343钢筋砼承插管3Φ1000495钢筋砼承插管4Φ1200916钢筋砼承插管钢筋砼企口管1Φ1350590钢筋砼企口管2Φ150032钢筋砼企口管3Φ165050钢筋砼企口管“F”形钢承口式钢筋砼管1Φ120070“F”形钢承口式钢筋砼管雨水管道设计管径从 Φ600 到 Φ1650mm 之间，雨水管道共计 2852 米。各种管径管道具体工程量分别如下：Φ600 雨水管道共计 426 米，管道埋深在2.26 米—3.75 米之间；Φ800 雨水管道共计 343 米，管道埋深在 3 米—3.75 米之间；Φ1000 雨水管道共计 495 米，管道埋深在 3.2 米—4.75 米之间；Φ1200雨水管道共计 916 米，管道埋深在 4.2 米—6.75 米之间；Φ1350 雨水管道共计590 米，管道埋深在 5.3—6 米之间；Φ1500 雨水管道共计 32 米，管道埋深在5.3—5.75 米之间；Φ1650 雨水管道共计 50 米，管道埋深在 6.2—6.75 米之间。污水管道共计 1404 米，其中 DN300--DN400 管道共计 351 米；DN600—DN1200 管道共计 1053 米。雨污水窨井共计197座，设计窨井尺寸有480*480mm、600*600mm、750*750mm、1000*1000mm、1000*1100mm、1000*1300mm、1000*1550mm 和 1100*1750mm 八种规格，以及相应的转折窨井。除穿大寨河段污水管道采纳顶管作业外，其余管道均采纳开槽埋管。2、本工程上海中环线浦东段（上中路越江隧道－申江路）新建工程 8 标段排水管道工程建设单位...
