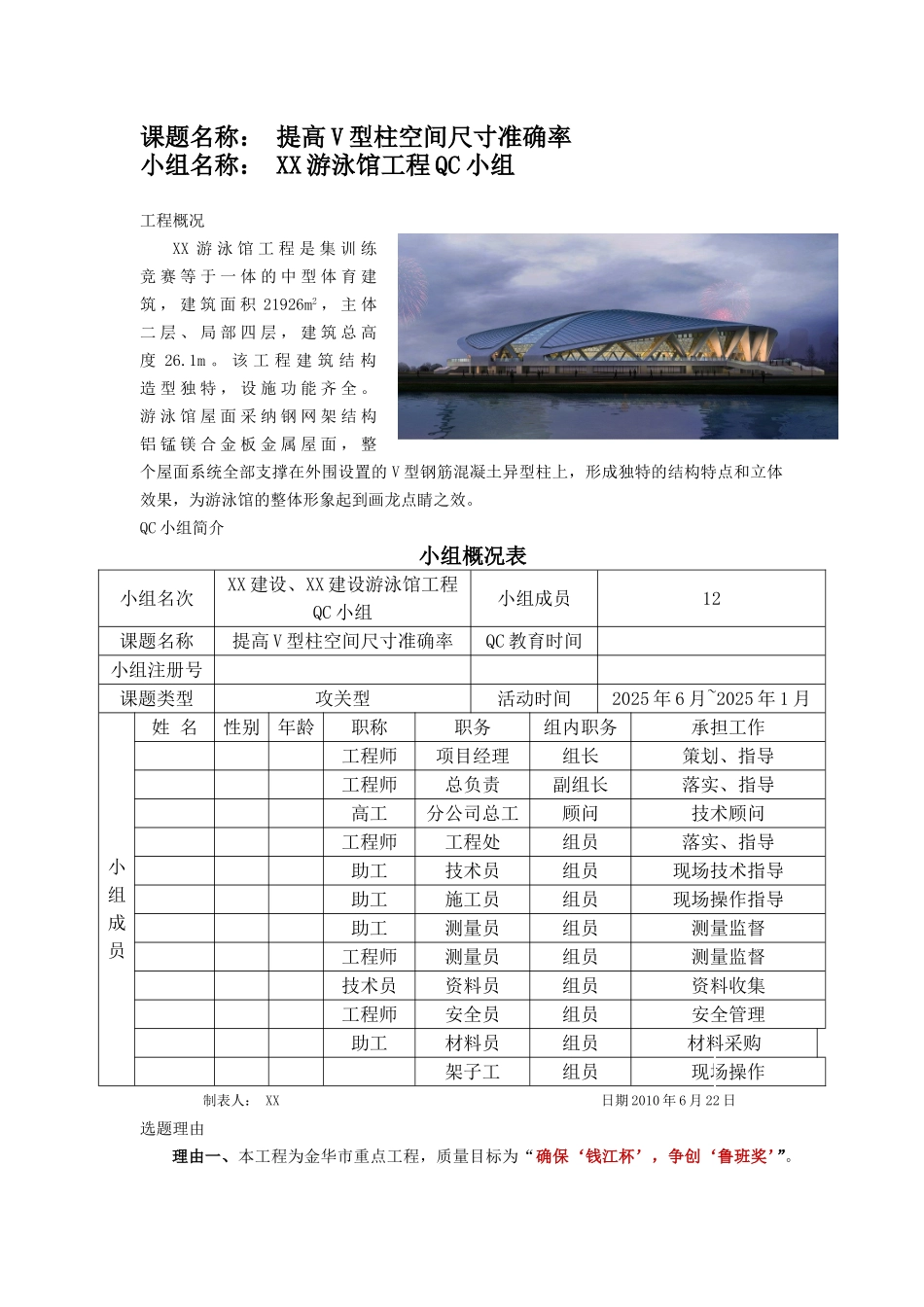

课题名称： 提高 V 型柱空间尺寸准确率 小组名称： XX 游泳馆工程 QC 小组 工程概况XX 游 泳 馆 工 程 是 集 训 练竞 赛 等 于 一 体 的 中 型 体 育 建筑 ， 建 筑 面 积 21926m2 ， 主 体二 层 、 局 部 四 层 ， 建 筑 总 高度 26.1m 。 该 工 程 建 筑 结 构造 型 独 特 ， 设 施 功 能 齐 全 。游 泳 馆 屋 面 采 纳 钢 网 架 结 构铝 锰 镁 合 金 板 金 属 屋 面 ， 整个屋面系统全部支撑在外围设置的 V 型钢筋混凝土异型柱上，形成独特的结构特点和立体效果，为游泳馆的整体形象起到画龙点睛之效。QC 小组简介 小组概况表 小组名次XX 建设、XX 建设游泳馆工程QC 小组小组成员12课题名称提高 V 型柱空间尺寸准确率QC 教育时间小组注册号课题类型攻关型活动时间2025 年 6 月~2025 年 1 月小组成员姓 名性别年龄职称职务组内职务承担工作工程师项目经理组长策划、指导工程师总负责副组长落实、指导高工分公司总工顾问技术顾问工程师工程处组员落实、指导助工技术员组员现场技术指导助工施工员组员现场操作指导助工测量员组员测量监督工程师测量员组员测量监督技术员资料员组员资料收集工程师安全员组员安全管理助工材料员组员材料采购架子工组员现场操作制表人： XX 日期 2010 年 6 月 22 日选题理由理由一、本工程为金华市重点工程，质量目标为“确保‘钱江杯’，争创‘鲁班奖’”。质量要求高，施工难度大。理由二、本工程整个屋面网架全部支撑在 V 型柱上，V 型柱的空间尺寸准确度直接关系到整个游泳馆工程外观效果和屋顶网架施工的准确性。屋顶网架与 V 型柱整体效果制图人：XX 2025 年 6 月 25 日理由三、V 型柱形状复杂，每个柱子的尺寸、标高、倾斜角度等各方面技术参数完全不同。1、V 型柱控制点技术参数完全不同：每个 V 型柱都有 9 个控制点，每个控制点的坐标、标高全部不同。 V 型柱形体示意制图人：XX 2010 年 6 月 25 日2、V 型柱截面形状复杂：柱截面由根部的截面高 800 、宽 1500 逐渐加大至柱顶面宽度 4000、底面宽度 1500、外缘高度 300、内缘高度 800 的变截面异形柱。3、V 型柱的倾角和高度完全不同，角度有 47.2°、53.9°、56.8°等八个角度，高度有 12.891、14.281、16.253 等六种高度，具体部位如下表：每 个V 型 柱 都有 9 个控V 型柱参数汇...
