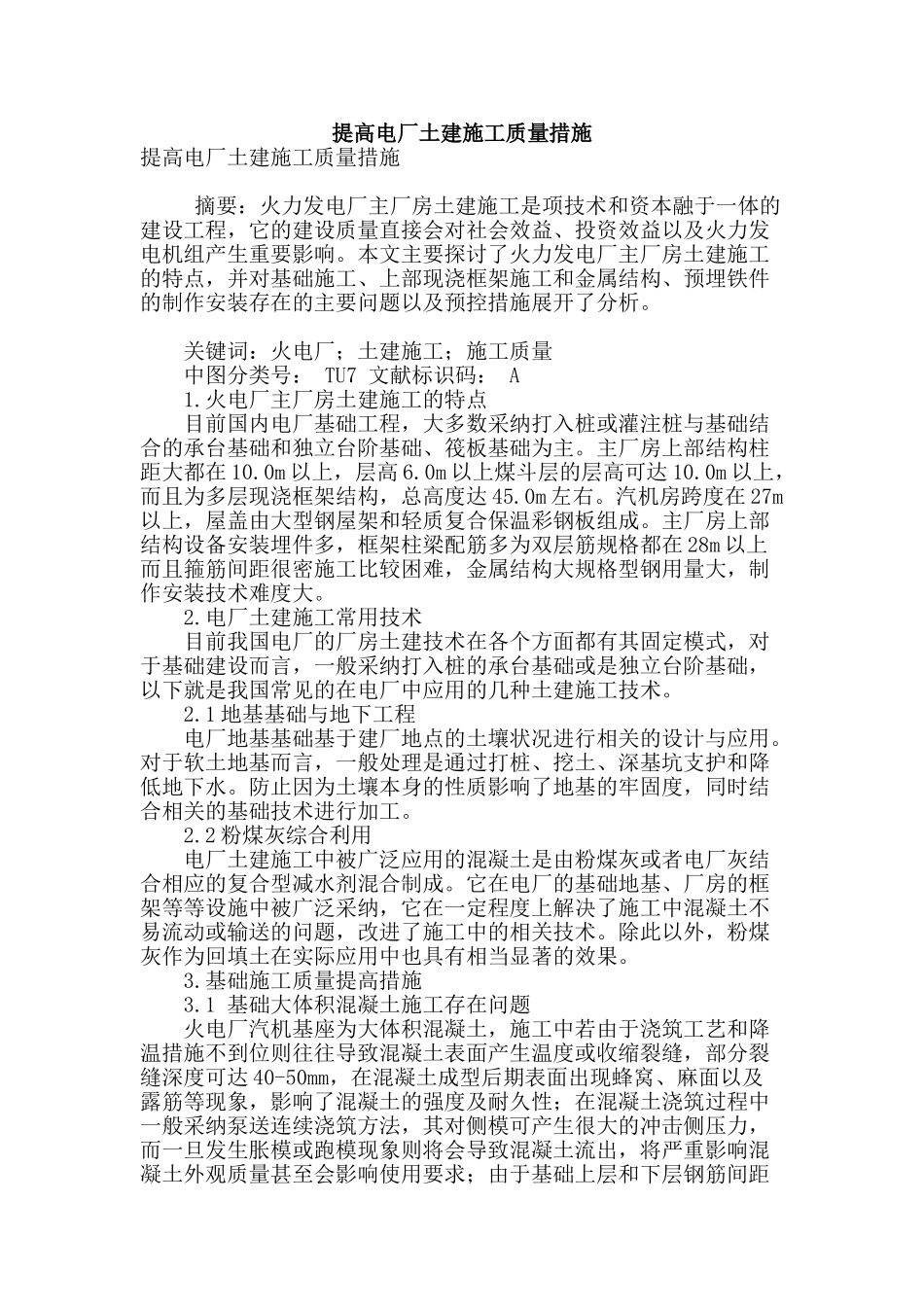

提高电厂土建施工质量措施提高电厂土建施工质量措施 摘要：火力发电厂主厂房土建施工是项技术和资本融于一体的建设工程，它的建设质量直接会对社会效益、投资效益以及火力发电机组产生重要影响。本文主要探讨了火力发电厂主厂房土建施工的特点，并对基础施工、上部现浇框架施工和金属结构、预埋铁件的制作安装存在的主要问题以及预控措施展开了分析。 关键词：火电厂；土建施工；施工质量 中图分类号： TU7 文献标识码： A 1.火电厂主厂房土建施工的特点 目前国内电厂基础工程，大多数采纳打入桩或灌注桩与基础结合的承台基础和独立台阶基础、筏板基础为主。主厂房上部结构柱距大都在 10.0m 以上，层高 6.0m 以上煤斗层的层高可达 10.0m 以上，而且为多层现浇框架结构，总高度达 45.0m 左右。汽机房跨度在 27m以上，屋盖由大型钢屋架和轻质复合保温彩钢板组成。主厂房上部结构设备安装埋件多，框架柱梁配筋多为双层筋规格都在 28m 以上而且箍筋间距很密施工比较困难，金属结构大规格型钢用量大，制作安装技术难度大。 2.电厂土建施工常用技术 目前我国电厂的厂房土建技术在各个方面都有其固定模式，对于基础建设而言，一般采纳打入桩的承台基础或是独立台阶基础，以下就是我国常见的在电厂中应用的几种土建施工技术。 2.1 地基基础与地下工程 电厂地基基础基于建厂地点的土壤状况进行相关的设计与应用。对于软土地基而言，一般处理是通过打桩、挖土、深基坑支护和降低地下水。防止因为土壤本身的性质影响了地基的牢固度，同时结合相关的基础技术进行加工。 2.2 粉煤灰综合利用 电厂土建施工中被广泛应用的混凝土是由粉煤灰或者电厂灰结合相应的复合型减水剂混合制成。它在电厂的基础地基、厂房的框架等等设施中被广泛采纳，它在一定程度上解决了施工中混凝土不易流动或输送的问题，改进了施工中的相关技术。除此以外，粉煤灰作为回填土在实际应用中也具有相当显著的效果。 3.基础施工质量提高措施 3.1 基础大体积混凝土施工存在问题 火电厂汽机基座为大体积混凝土，施工中若由于浇筑工艺和降温措施不到位则往往导致混凝土表面产生温度或收缩裂缝，部分裂缝深度可达 40-50mm，在混凝土成型后期表面出现蜂窝、麻面以及露筋等现象，影响了混凝土的强度及耐久性；在混凝土浇筑过程中一般采纳泵送连续浇筑方法，其对侧模可产生很大的冲击侧压力，而一旦发生胀模或跑模现象则将会导致混凝土流出，将严重影响混凝土外观质...
