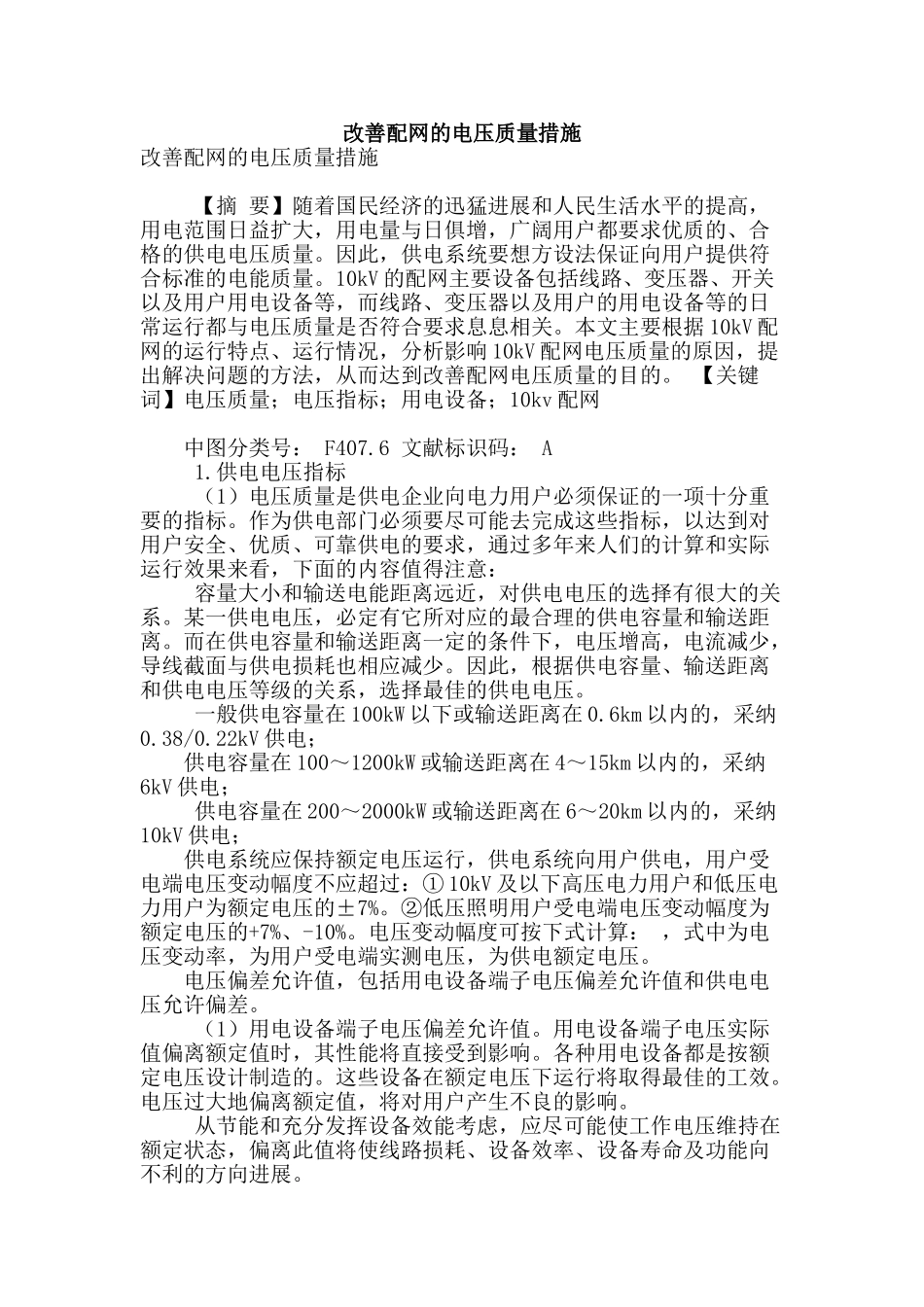

改善配网的电压质量措施改善配网的电压质量措施 【摘 要】随着国民经济的迅猛进展和人民生活水平的提高，用电范围日益扩大，用电量与日俱增，广阔用户都要求优质的、合格的供电电压质量。因此，供电系统要想方设法保证向用户提供符合标准的电能质量。10kV 的配网主要设备包括线路、变压器、开关以及用户用电设备等，而线路、变压器以及用户的用电设备等的日常运行都与电压质量是否符合要求息息相关。本文主要根据 10kV 配网的运行特点、运行情况，分析影响 10kV 配网电压质量的原因，提出解决问题的方法，从而达到改善配网电压质量的目的。 【关键词】电压质量；电压指标；用电设备；10kv 配网 中图分类号： F407.6 文献标识码： A 1.供电电压指标 （1）电压质量是供电企业向电力用户必须保证的一项十分重要的指标。作为供电部门必须要尽可能去完成这些指标，以达到对用户安全、优质、可靠供电的要求，通过多年来人们的计算和实际运行效果来看，下面的内容值得注意： 容量大小和输送电能距离远近，对供电电压的选择有很大的关系。某一供电电压，必定有它所对应的最合理的供电容量和输送距离。而在供电容量和输送距离一定的条件下，电压增高，电流减少，导线截面与供电损耗也相应减少。因此，根据供电容量、输送距离和供电电压等级的关系，选择最佳的供电电压。 一般供电容量在 100kW 以下或输送距离在 0.6km 以内的，采纳0.38/0.22kV 供电； 供电容量在 100～1200kW 或输送距离在 4～15km 以内的，采纳6kV 供电； 供电容量在 200～2000kW 或输送距离在 6～20km 以内的，采纳10kV 供电； 供电系统应保持额定电压运行，供电系统向用户供电，用户受电端电压变动幅度不应超过：① 10kV 及以下高压电力用户和低压电力用户为额定电压的±7%。②低压照明用户受电端电压变动幅度为额定电压的+7%、-10%。电压变动幅度可按下式计算： ，式中为电压变动率，为用户受电端实测电压，为供电额定电压。 电压偏差允许值，包括用电设备端子电压偏差允许值和供电电压允许偏差。 （1）用电设备端子电压偏差允许值。用电设备端子电压实际值偏离额定值时，其性能将直接受到影响。各种用电设备都是按额定电压设计制造的。这些设备在额定电压下运行将取得最佳的工效。电压过大地偏离额定值，将对用户产生不良的影响。 从节能和充分发挥设备效能考虑，应尽可能使工作电压维持在额定状态，偏离此值将使线路损耗、设备效率、设备寿...
