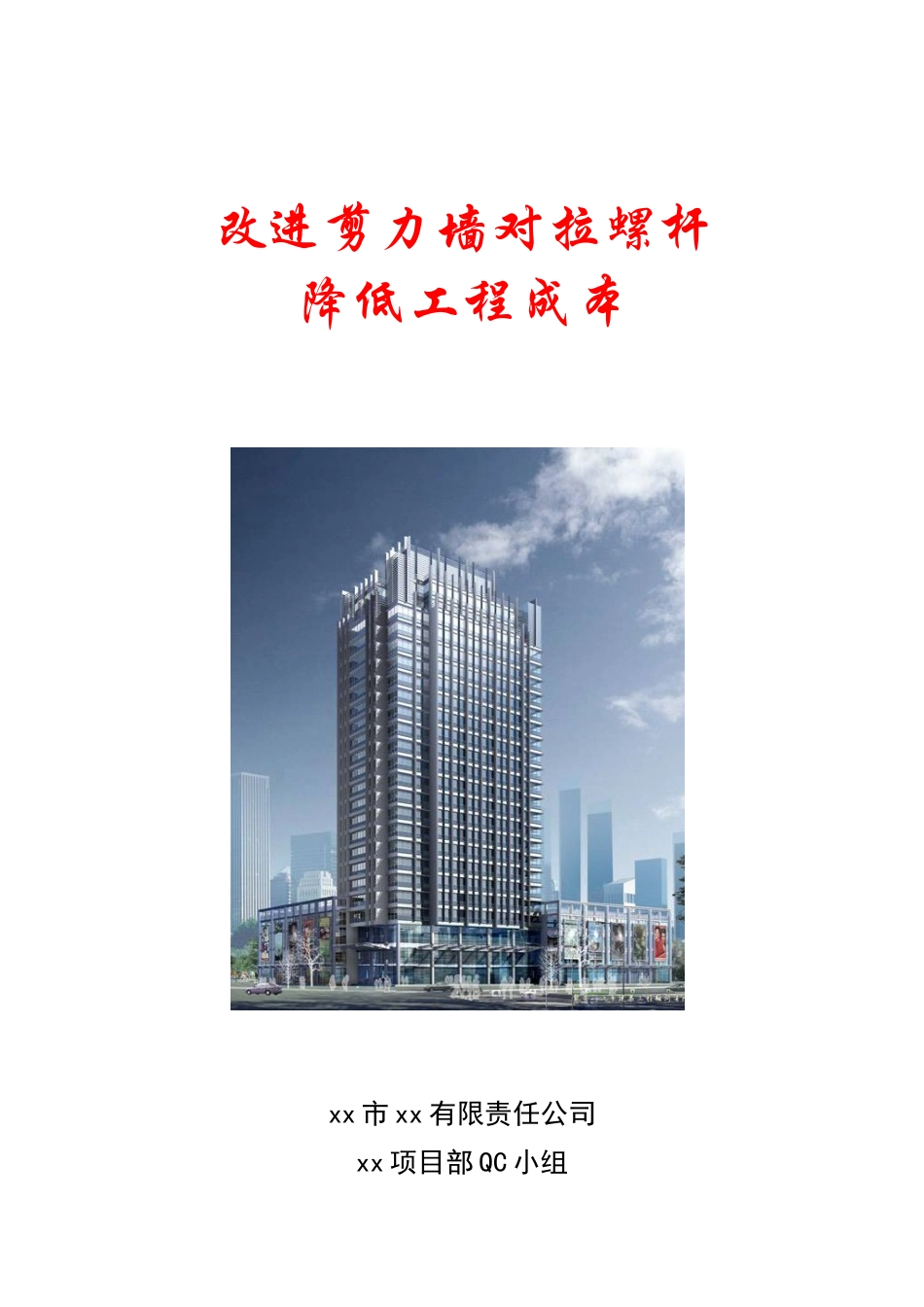

改进剪力墙对拉螺杆-降低工程成本ser

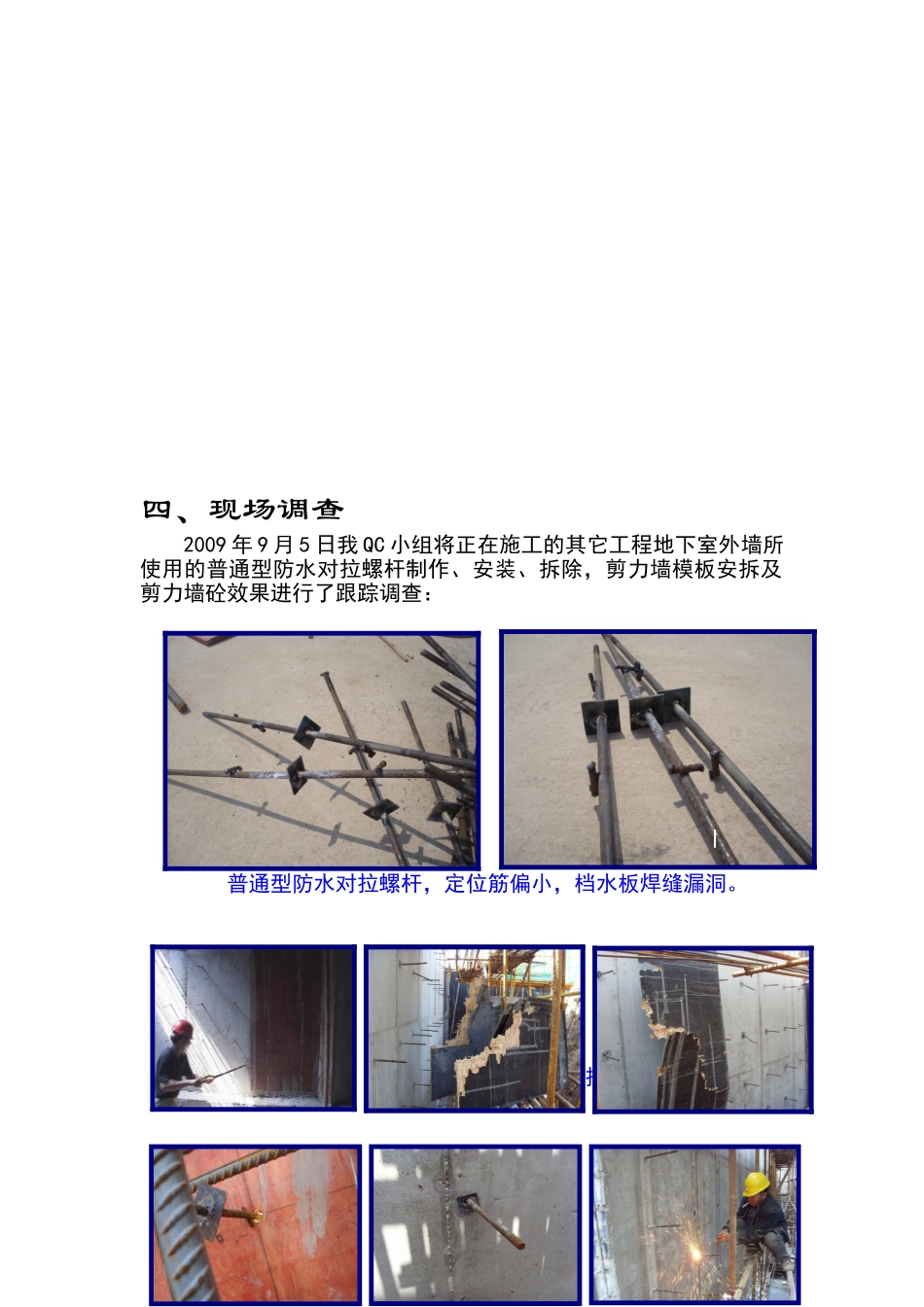

改进剪力墙对拉螺杆降低工程成本xx 市 xx 有限责任公司xx 项目部 QC 小组一、工程简介xx 高新区高新技术创业服务中心 xx 工程，建筑面积约 45800㎡，建筑物呈“L”行平面，该工程建成后为 xx 市东开发区一项标志性现代化建筑。建筑结构形式：主楼为框架剪力墙结构，裙楼为全现浇框架结构；地下 2 层，主楼地上 21 层，裙楼地上 4 层。该工程地下两层均为地下停车场，剪力墙厚度为 300mm，地下防水等级一级，外墙防水做法为两道 3mm 厚 SBS 防水卷材。二、QC 小组简介小 组 概 况小组名称xx 工程 QC 小组成立时间2025.8.10格 言立足现场，改进施工工艺，节能增效课题名称改进剪力墙对拉螺杆降低工程成本小组类型现场型组长活动时间2025.8.10----2025.11.6小组人数8 人出勤率注册时间2025.8.10活动次数8 次98%注册编号BJYJ2025-2小组成员简介序号姓名年龄性别技术职称文化程度小组分工职务参加 QC教育时间132男工程师大专组长主任工程师72h246男助工大专副组长施工员72h354男助工高中组员质检员72h426男助工大专组员技术员72h523男助工大专组员安全员72h631男助工大专组员资料员72h754男技术员高中组员材料员72h843男工人初中组员技工48h三、选题理由四、现场调查2009 年 9 月 5 日我 QC 小组将正在施工的其它工程地下室外墙所使用的普通型防水对拉螺杆制作、安装、拆除，剪力墙模板安拆及剪力墙砼效果进行了跟踪调查： 普通型防水对拉螺杆，定位筋偏小，档水板焊缝漏洞。 拆模费工费时 拆模后模板破损浪费严重 拉杆割除后砼表面感观质量差12 墙对拉螺杆使用效果调查表项 目现场检验情况施工操作难度成本投入质量效果对拉防水螺杆成本及制作质量对拉螺杆原材费及人工费 4.8 元/根。对拉螺杆止水钢片单面焊接80%焊缝存在漏焊，不能满足对拉螺杆防水要求；对拉螺杆原材切割 60%为切断机切割，造成加固螺帽难以安装，拆模难度大。高成本高对拉螺杆安装、拆除在剪力墙的定位筋两端存在两块小木方块，砼浇筑完毕后还需将木块掏出，费时费劲；定位筋尺寸偏差较大，剪力墙模板尺寸定位难度大；高空切割拉杆存在不困 难成本高对拉螺杆定位筋小，墙尺寸定位难 此对拉螺杆需割除 高空割除螺杆存在危险因素，污染环境 安全因素，拉杆端头切割不彻底，防水卷材施工质量难以保证。剪力墙模板安装、拆除拆模时剪力墙阴阳角部位缺棱少角，拆模时费劲费工，模板难以拆除，拆除后的模板严重损坏，造成大量浪费...
