整装锅炉安装工艺

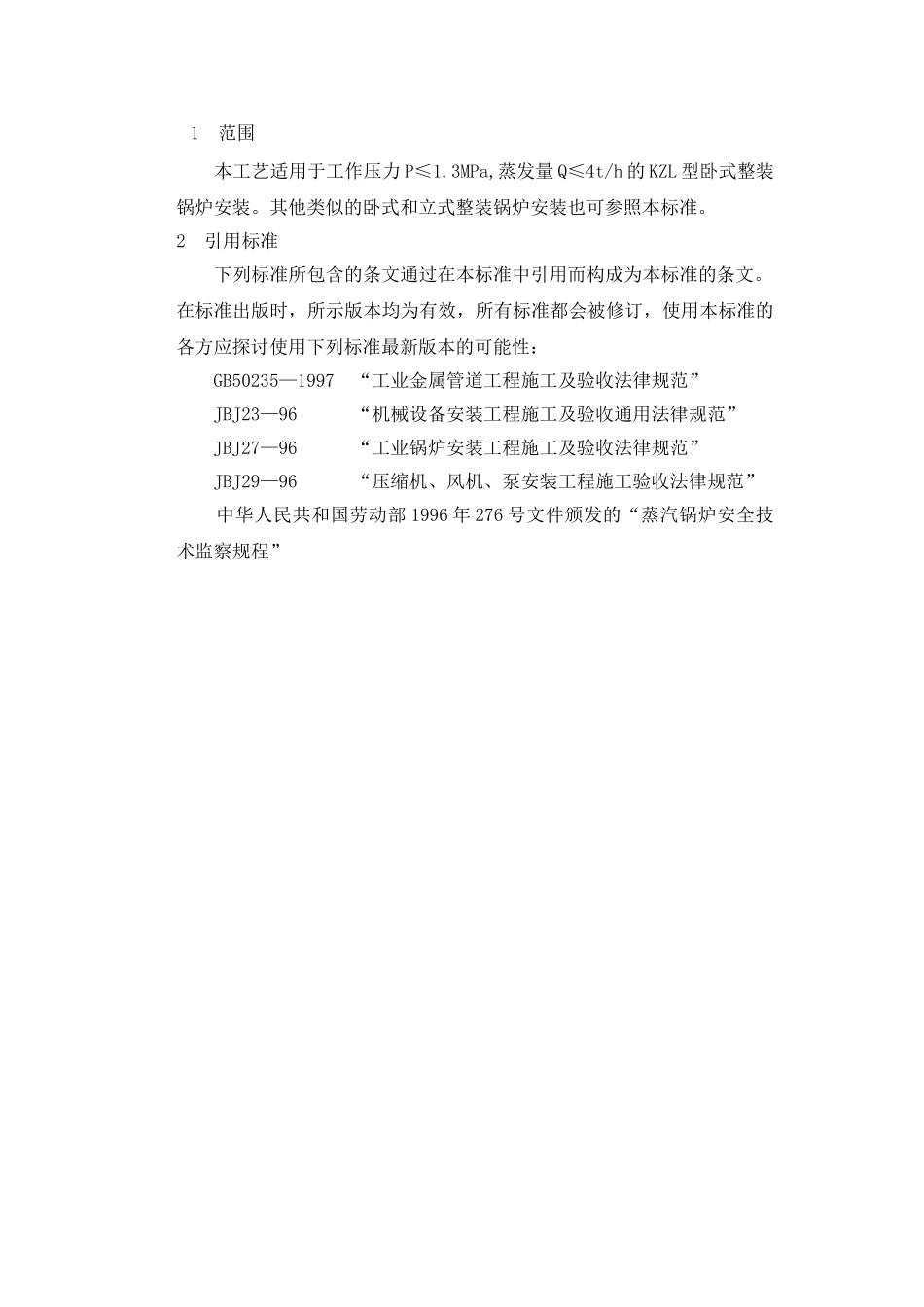

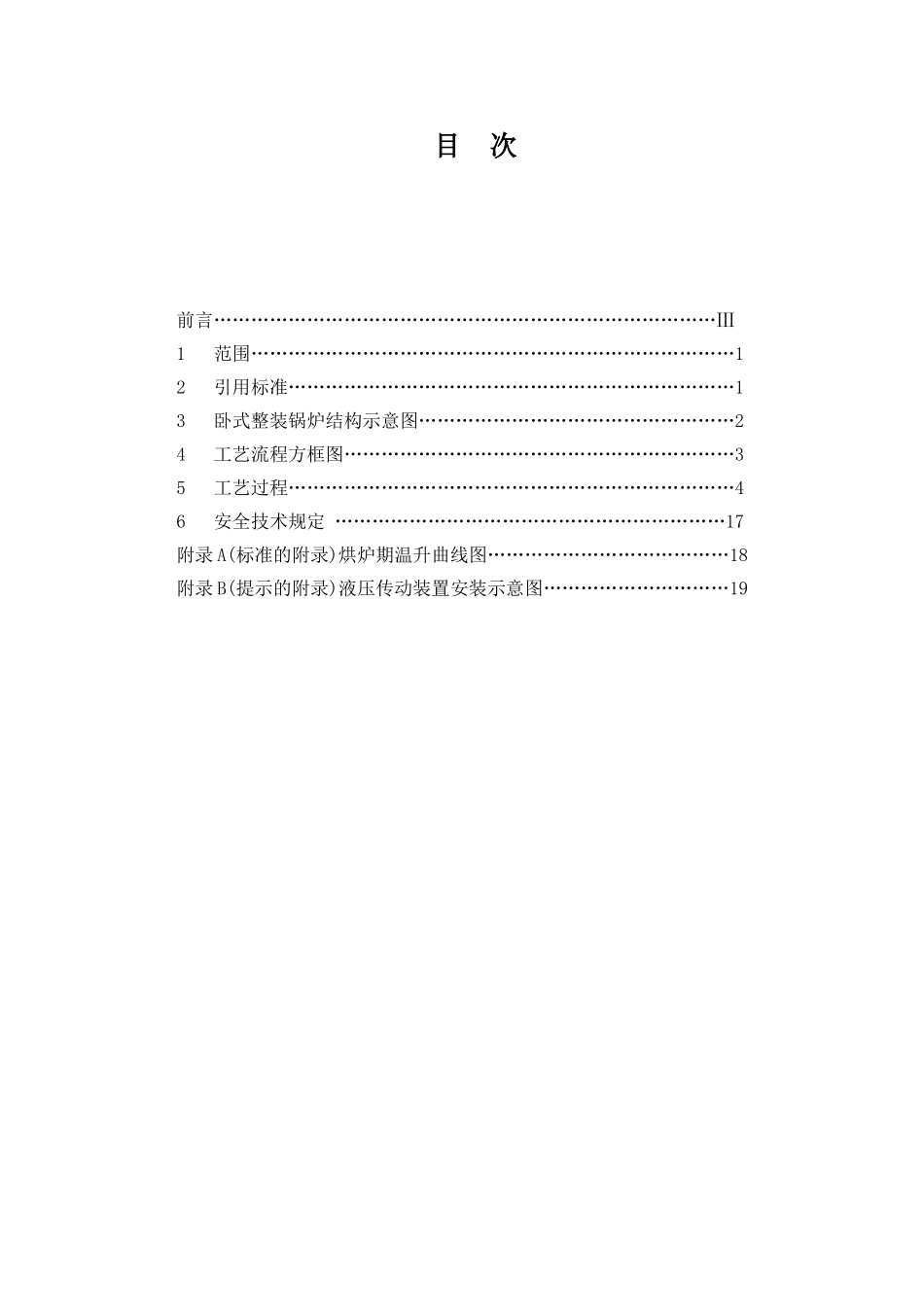

整 装 锅 炉 安 装 工 艺目 次前言………………………………………………………………………Ⅲ1 范围……………………………………………………………………12 引用标准………………………………………………………………13 卧式整装锅炉结构示意图……………………………………………24 工艺流程方框图………………………………………………………35 工艺过程………………………………………………………………46 安全技术规定 ………………………………………………………17附录 A(标准的附录)烘炉期温升曲线图…………………………………18附录 B(提示的附录)液压传动装置安装示意图…………………………19 1 范围 本工艺适用于工作压力 P≤1.3MPa,蒸发量 Q≤4t/h 的 KZL 型卧式整装锅炉安装。其他类似的卧式和立式整装锅炉安装也可参照本标准。2 引用标准 下列标准所包含的条文通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效，所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性： GB50235—1997 “工业金属管道工程施工及验收法律规范” JBJ23—96 “机械设备安装工程施工及验收通用法律规范” JBJ27—96 “工业锅炉安装工程施工及验收法律规范” JBJ29—96 “压缩机、风机、泵安装工程施工验收法律规范” 中华人民共和国劳动部 1996 年 276 号文件颁发的“蒸汽锅炉安全技术监察规程”3 卧式整装锅炉(KZL)结构示意图1 主蒸汽阀 2 人孔 3 吊耳 4 安全阀 5 水位表6 锅炉本体 7 前烟箱 8 前拱 9 煤斗 lO 煤闸门11 点火门 12 链轮 13 拉紧螺栓 14 链轮轴15 看火门(左侧) 16 落灰斗 17 液压传动装置(或调速箱传动装置)18 压力表 19 链条炉排 20 支架 21 隔风板22 调风窗 23 平台扶梯 24 拨火门 25 后滚筒26 老鹰铁 27 鼓风机 28 水冷壁管 29 付汽管30 螺旋出渣口 31 下降管 32 进水管 33 手孔34 看火门（后部） 35 后拱 36 炉墙 37 保温层38 排污阀 39 集箱 40 后棚管 41 检查孔 42 烟道43 省煤器 44 锁灰筒 45 除尘器 46 引风机 47 地基图 1 整装锅炉结构示意图4、工艺流程方框图（见图 2）图 2 工艺流程方框图5.1 施工准备5.2 基础验收及划线5.3 锅炉本体就位安装5.7 省煤器安装5.4 平台、扶梯、栏杆安装5.11 鼓风机及泵安装5.8 除尘器安装5.9 引...
