新农村太阳能集体浴室设计方案

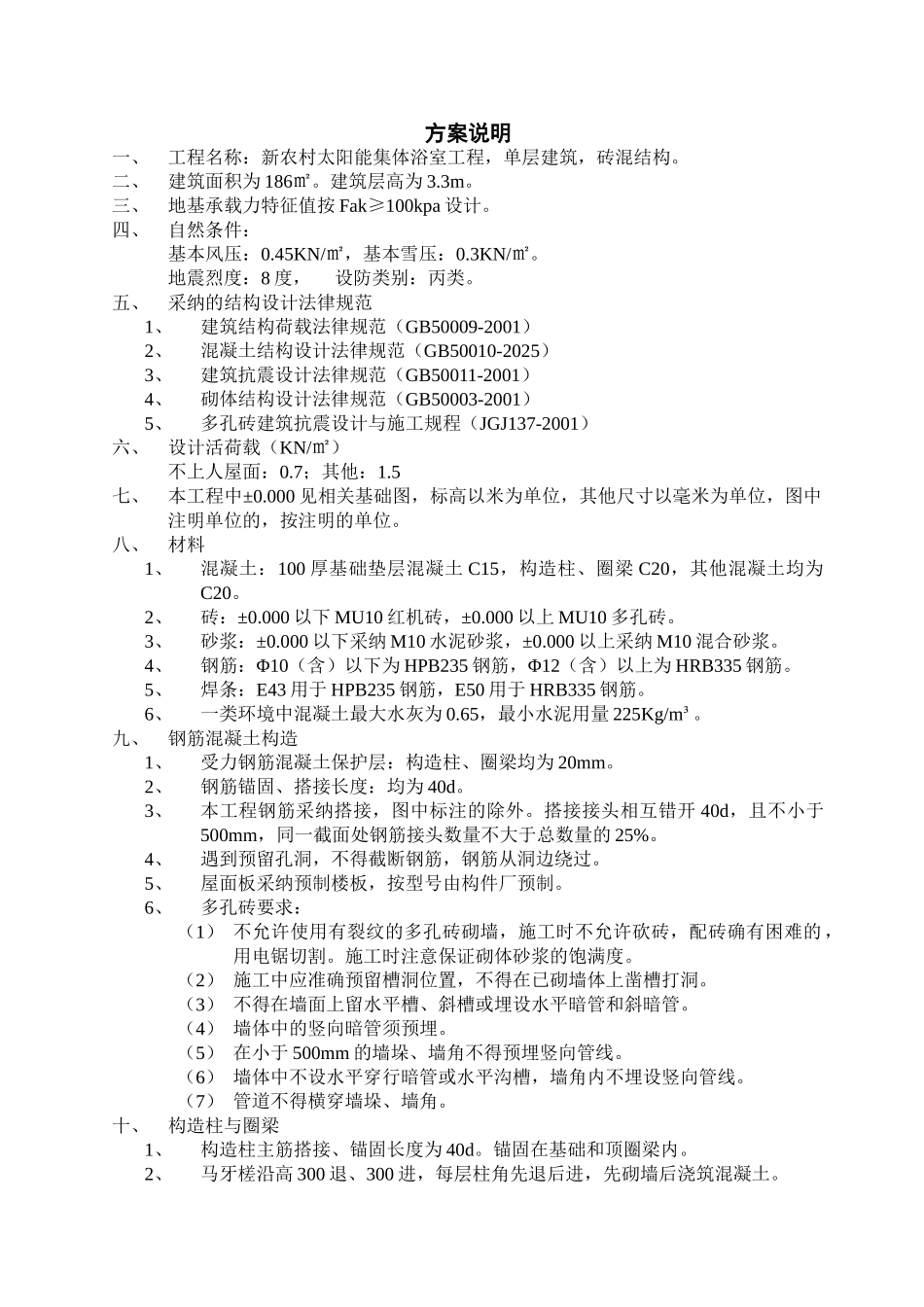

新农村太阳能集体浴室设计方案北京 XXXX 科技有限公司2025.5.28方案说明一、工程名称：新农村太阳能集体浴室工程，单层建筑，砖混结构。二、建筑面积为 186㎡。建筑层高为 3.3m。三、地基承载力特征值按 Fak≥100kpa 设计。四、自然条件：基本风压：0.45KN/㎡，基本雪压：0.3KN/㎡。地震烈度：8 度， 设防类别：丙类。五、采纳的结构设计法律规范1、建筑结构荷载法律规范（GB50009-2001）2、混凝土结构设计法律规范（GB50010-2025）3、建筑抗震设计法律规范（GB50011-2001）4、砌体结构设计法律规范（GB50003-2001）5、多孔砖建筑抗震设计与施工规程（JGJ137-2001）六、设计活荷载（KN/㎡）不上人屋面：0.7；其他：1.5七、本工程中±0.000 见相关基础图，标高以米为单位，其他尺寸以毫米为单位，图中注明单位的，按注明的单位。八、材料1、混凝土：100 厚基础垫层混凝土 C15，构造柱、圈梁 C20，其他混凝土均为C20。2、砖：±0.000 以下 MU10 红机砖，±0.000 以上 MU10 多孔砖。3、砂浆：±0.000 以下采纳 M10 水泥砂浆，±0.000 以上采纳 M10 混合砂浆。4、钢筋：Φ10（含）以下为 HPB235 钢筋，Φ12（含）以上为 HRB335 钢筋。5、焊条：E43 用于 HPB235 钢筋，E50 用于 HRB335 钢筋。6、一类环境中混凝土最大水灰为 0.65，最小水泥用量 225Kg/m³。九、钢筋混凝土构造1、受力钢筋混凝土保护层：构造柱、圈梁均为 20mm。2、钢筋锚固、搭接长度：均为 40d。3、本工程钢筋采纳搭接，图中标注的除外。搭接接头相互错开 40d，且不小于500mm，同一截面处钢筋接头数量不大于总数量的 25%。4、遇到预留孔洞，不得截断钢筋，钢筋从洞边绕过。5、屋面板采纳预制楼板，按型号由构件厂预制。6、多孔砖要求：（1） 不允许使用有裂纹的多孔砖砌墙，施工时不允许砍砖，配砖确有困难的 ，用电锯切割。施工时注意保证砌体砂浆的饱满度。（2） 施工中应准确预留槽洞位置，不得在已砌墙体上凿槽打洞。（3） 不得在墙面上留水平槽、斜槽或埋设水平暗管和斜暗管。（4） 墙体中的竖向暗管须预埋。（5） 在小于 500mm 的墙垛、墙角不得预埋竖向管线。（6） 墙体中不设水平穿行暗管或水平沟槽，墙角内不埋设竖向管线。（7） 管道不得横穿墙垛、墙角。十、构造柱与圈梁1、构造柱主筋搭接、锚固长度为 40d。锚固在基础和顶圈梁内。2、马牙槎沿高 300 退、300 进，每层柱角先退后进，先砌墙后浇筑混凝土。3、圈梁主...
