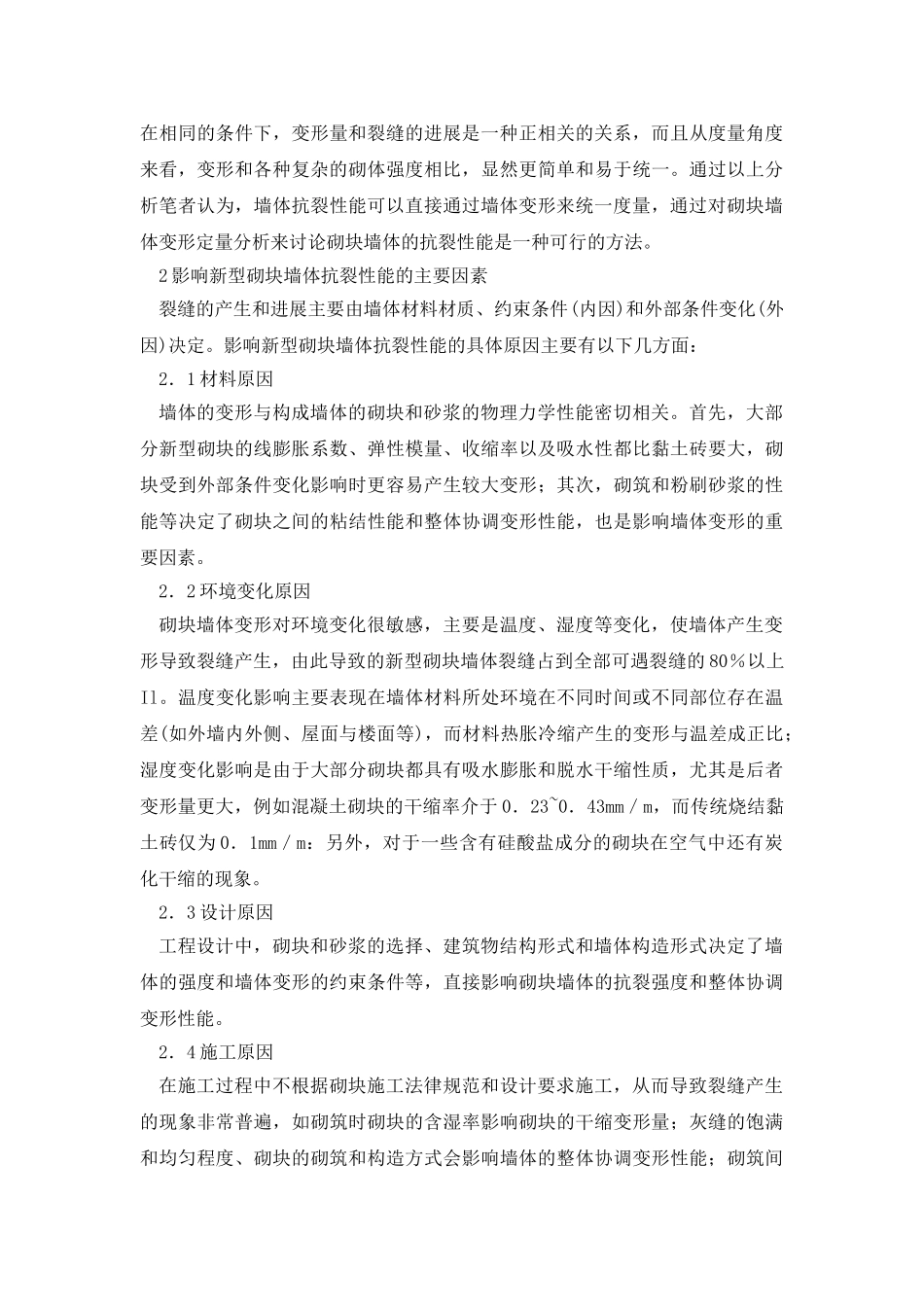

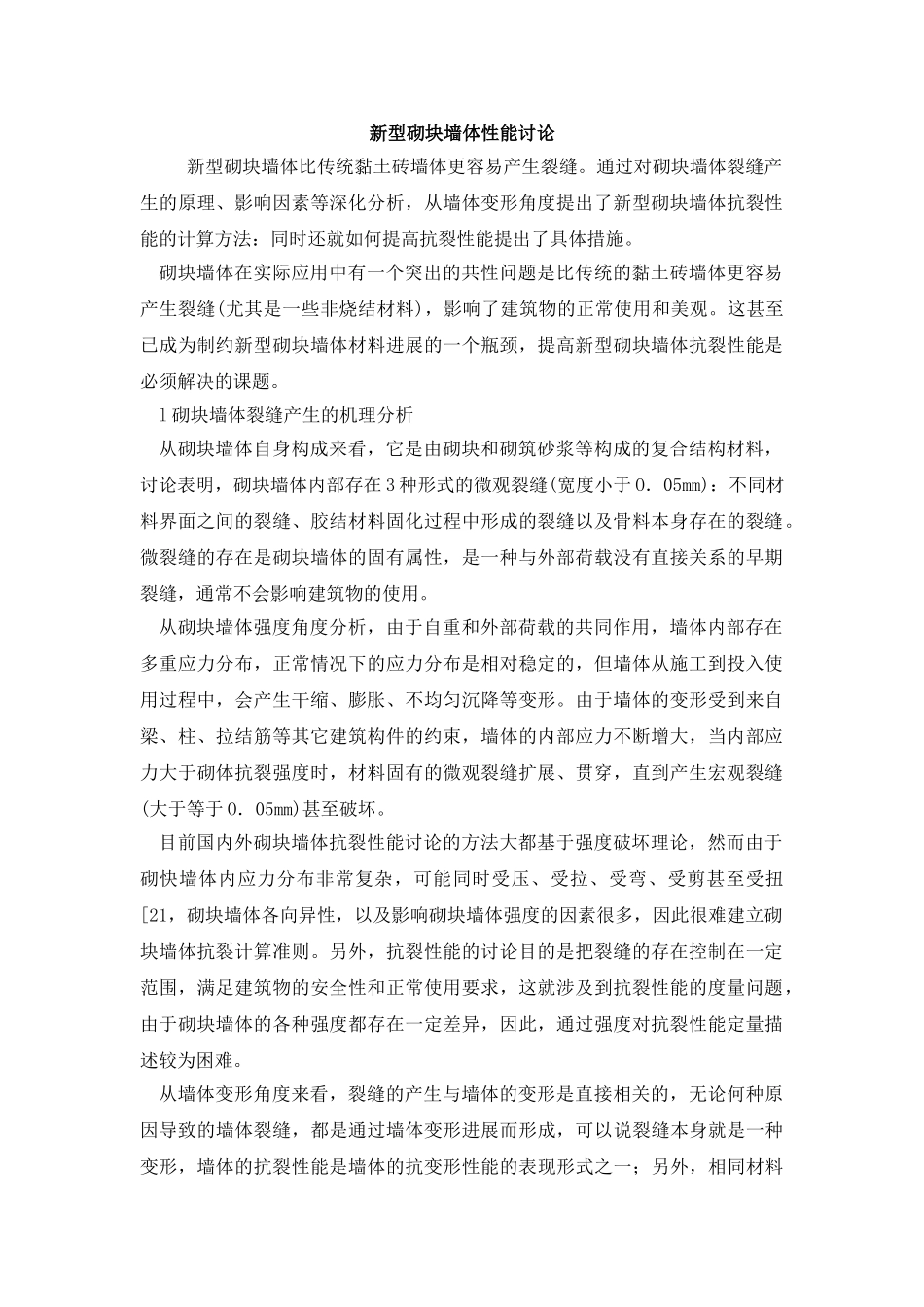

新型砌块墙体性能讨论新型砌块墙体比传统黏土砖墙体更容易产生裂缝。通过对砌块墙体裂缝产生的原理、影响因素等深化分析，从墙体变形角度提出了新型砌块墙体抗裂性能的计算方法：同时还就如何提高抗裂性能提出了具体措施。砌块墙体在实际应用中有一个突出的共性问题是比传统的黏土砖墙体更容易产生裂缝(尤其是一些非烧结材料)，影响了建筑物的正常使用和美观。这甚至已成为制约新型砌块墙体材料进展的一个瓶颈，提高新型砌块墙体抗裂性能是必须解决的课题。l 砌块墙体裂缝产生的机理分析从砌块墙体自身构成来看，它是由砌块和砌筑砂浆等构成的复合结构材料，讨论表明，砌块墙体内部存在 3 种形式的微观裂缝(宽度小于 O．05mm)：不同材料界面之间的裂缝、胶结材料固化过程中形成的裂缝以及骨料本身存在的裂缝。微裂缝的存在是砌块墙体的固有属性，是一种与外部荷载没有直接关系的早期裂缝，通常不会影响建筑物的使用。从砌块墙体强度角度分析，由于自重和外部荷载的共同作用，墙体内部存在多重应力分布，正常情况下的应力分布是相对稳定的，但墙体从施工到投入使用过程中，会产生干缩、膨胀、不均匀沉降等变形。由于墙体的变形受到来自梁、柱、拉结筋等其它建筑构件的约束，墙体的内部应力不断增大，当内部应力大于砌体抗裂强度时，材料固有的微观裂缝扩展、贯穿，直到产生宏观裂缝(大于等于 O．05mm)甚至破坏。目前国内外砌块墙体抗裂性能讨论的方法大都基于强度破坏理论，然而由于砌快墙体内应力分布非常复杂，可能同时受压、受拉、受弯、受剪甚至受扭[21，砌块墙体各向异性，以及影响砌块墙体强度的因素很多，因此很难建立砌块墙体抗裂计算准则。另外，抗裂性能的讨论目的是把裂缝的存在控制在一定范围，满足建筑物的安全性和正常使用要求，这就涉及到抗裂性能的度量问题，由于砌块墙体的各种强度都存在一定差异，因此，通过强度对抗裂性能定量描述较为困难。从墙体变形角度来看，裂缝的产生与墙体的变形是直接相关的，无论何种原因导致的墙体裂缝，都是通过墙体变形进展而形成，可以说裂缝本身就是一种变形，墙体的抗裂性能是墙体的抗变形性能的表现形式之一；另外，相同材料在相同的条件下，变形量和裂缝的进展是一种正相关的关系，而且从度量角度来看，变形和各种复杂的砌体强度相比，显然更简单和易于统一。通过以上分析笔者认为，墙体抗裂性能可以直接通过墙体变形来统一度量，通过对砌块墙体变形定量分析来讨论砌块墙体的抗裂性能是一...
