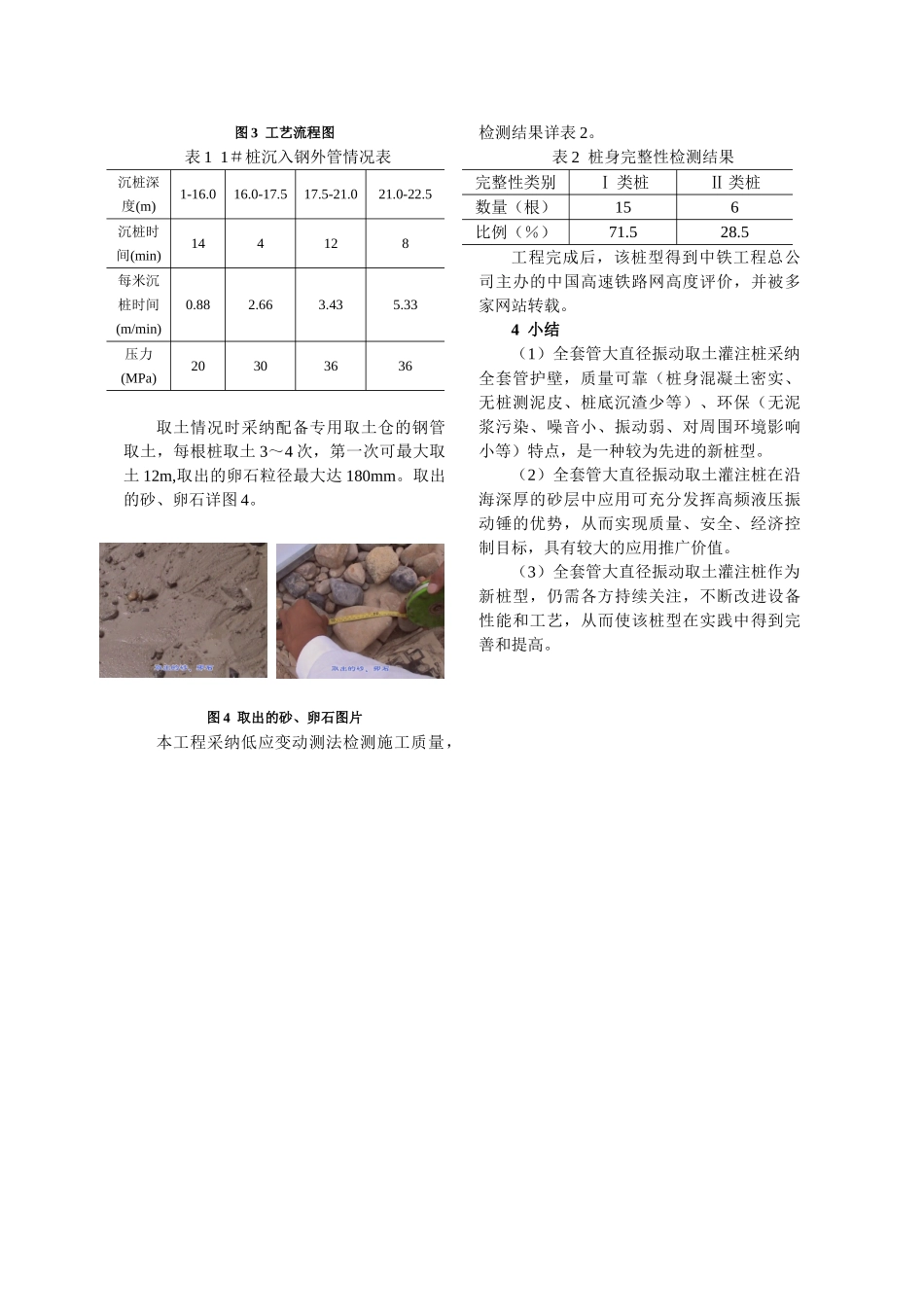

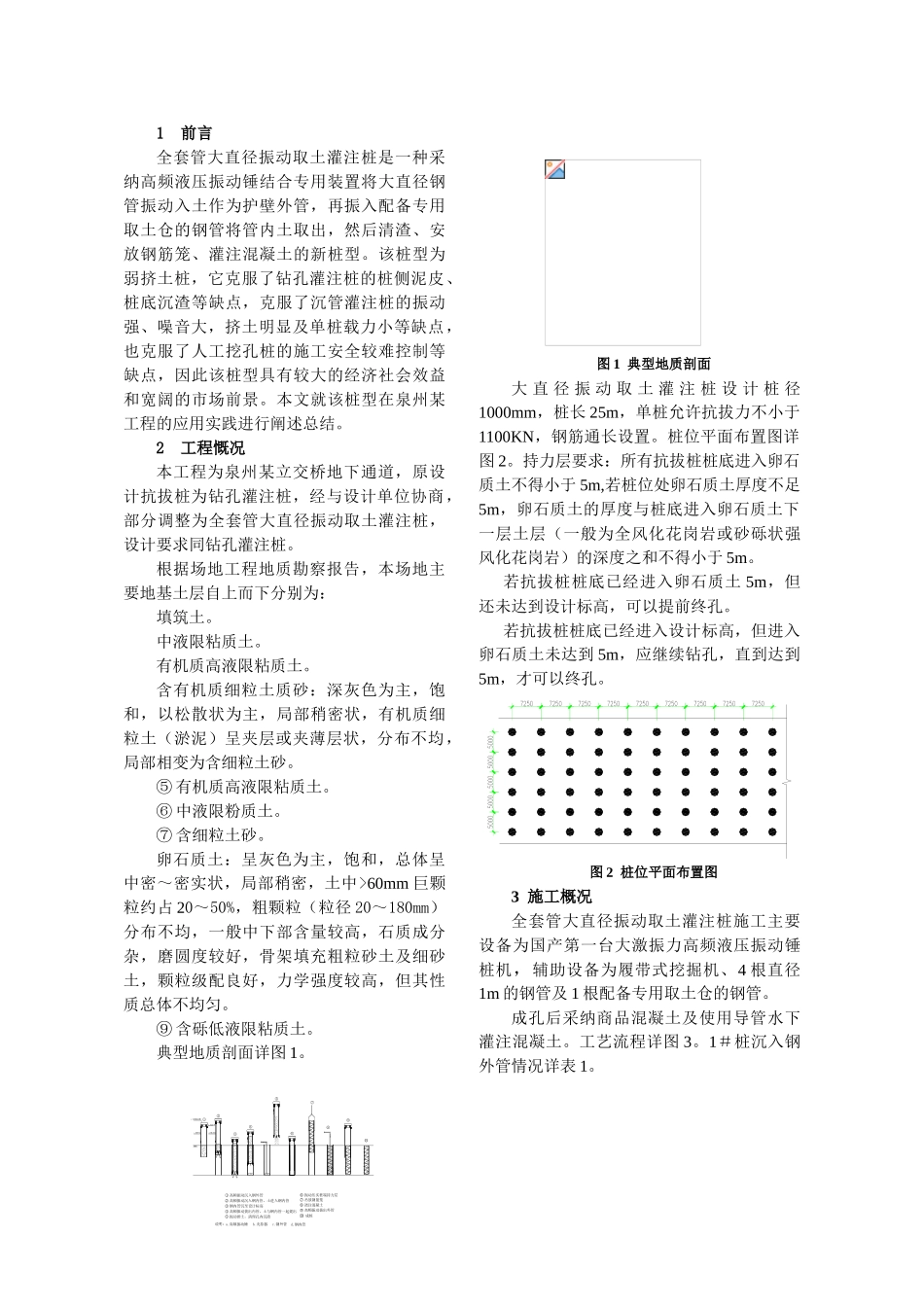

新桩型在泉州某工程的应用1 前言全套管大直径振动取土灌注桩是一种采纳高频液压振动锤结合专用装置将大直径钢管振动入土作为护壁外管，再振入配备专用取土仓的钢管将管内土取出，然后清渣、安放钢筋笼、灌注混凝土的新桩型。该桩型为弱挤土桩，它克服了钻孔灌注桩的桩侧泥皮、桩底沉渣等缺点，克服了沉管灌注桩的振动强、噪音大，挤土明显及单桩载力小等缺点，也克服了人工挖孔桩的施工安全较难控制等缺点，因此该桩型具有较大的经济社会效益和宽阔的市场前景。本文就该桩型在泉州某工程的应用实践进行阐述总结。2 工程慨况本工程为泉州某立交桥地下通道，原设计抗拔桩为钻孔灌注桩，经与设计单位协商，部分调整为全套管大直径振动取土灌注桩，设计要求同钻孔灌注桩。根据场地工程地质勘察报告，本场地主要地基土层自上而下分别为：填筑土。中液限粘质土。有机质高液限粘质土。含有机质细粒土质砂：深灰色为主，饱和，以松散状为主，局部稍密状，有机质细粒土（淤泥）呈夹层或夹薄层状，分布不均，局部相变为含细粒土砂。⑤ 有机质高液限粘质土。⑥ 中液限粉质土。⑦ 含细粒土砂。卵石质土：呈灰色为主，饱和，总体呈中密～密实状，局部稍密，土中>60mm 巨颗粒约占 20～50%，粗颗粒（粒径 20～180mm）分布不均，一般中下部含量较高，石质成分杂，磨圆度较好，骨架填充粗粒砂土及细砂土，颗粒级配良好，力学强度较高，但其性质总体不均匀。⑨ 含砾低液限粘质土。典型地质剖面详图 1。图 1 典型地质剖面大 直 径 振 动 取 土 灌 注 桩 设 计 桩 径1000mm，桩长 25m，单桩允许抗拔力不小于1100KN，钢筋通长设置。桩位平面布置图详图 2。持力层要求：所有抗拔桩桩底进入卵石质土不得小于 5m,若桩位处卵石质土厚度不足5m，卵石质土的厚度与桩底进入卵石质土下一层土层（一般为全风化花岗岩或砂砾状强风化花岗岩）的深度之和不得小于 5m。若抗拔桩桩底已经进入卵石质土 5m，但还未达到设计标高，可以提前终孔。若抗拔桩桩底已经进入设计标高，但进入卵石质土未达到 5m，应继续钻孔，直到达到5m，才可以终孔。图 2 桩位平面布置图3 施工概况全套管大直径振动取土灌注桩施工主要设备为国产第一台大激振力高频液压振动锤桩机，辅助设备为履带式挖掘机、4 根直径1m 的钢管及 1 根配备专用取土仓的钢管。成孔后采纳商品混凝土及使用导管水下灌注混凝土。工艺流程详图 3。1＃桩沉入钢外管情况详表 1。7 吊放钢筋笼5 ...
