新疆某大厦低温热水地板辐射供暖设计方案

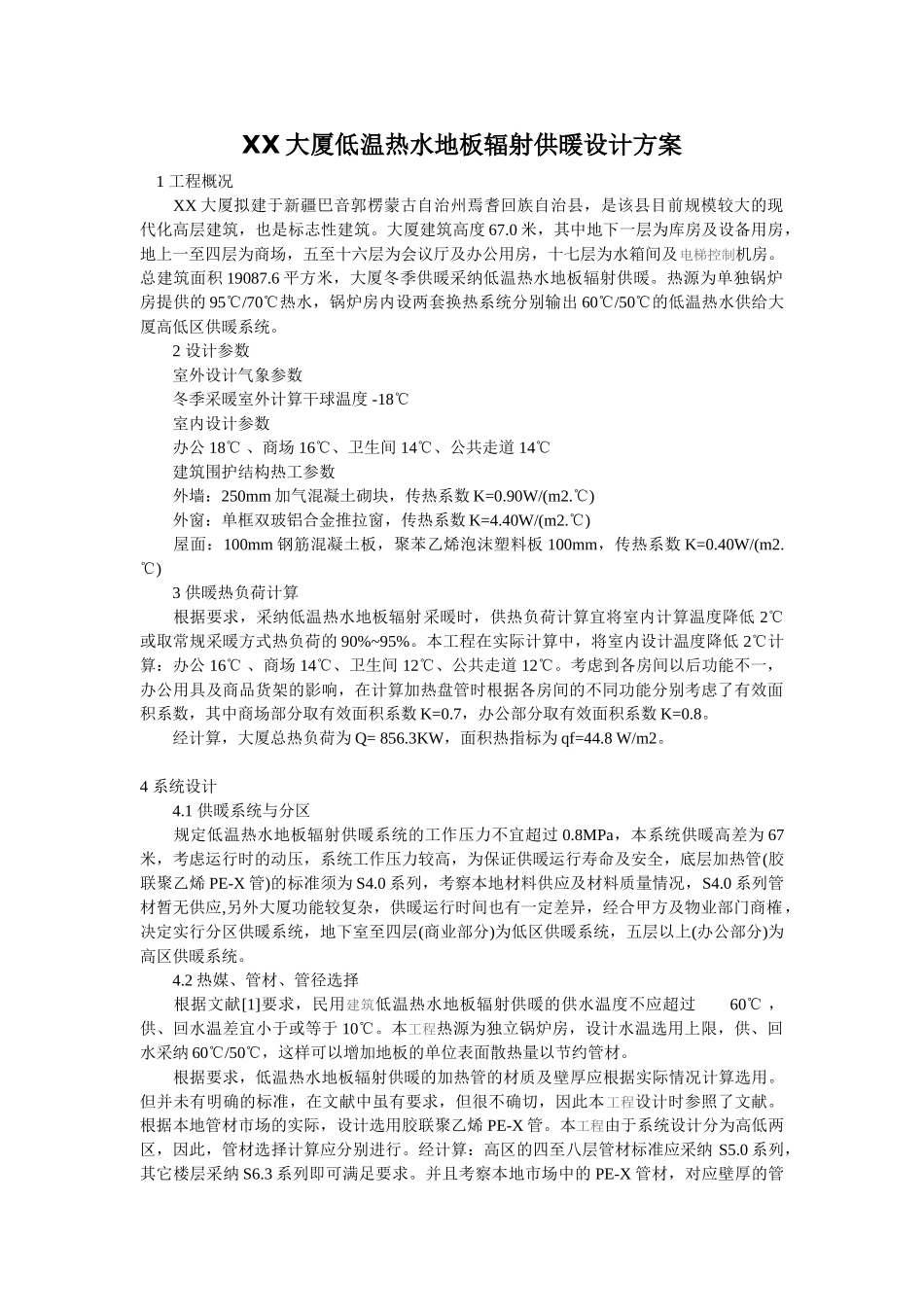

XX 大厦低温热水地板辐射供暖设计方案 1 工程概况 XX 大厦拟建于新疆巴音郭楞蒙古自治州焉耆回族自治县，是该县目前规模较大的现代化高层建筑，也是标志性建筑。大厦建筑高度 67.0 米，其中地下一层为库房及设备用房，地上一至四层为商场，五至十六层为会议厅及办公用房，十七层为水箱间及电梯控制机房。总建筑面积 19087.6 平方米，大厦冬季供暖采纳低温热水地板辐射供暖。热源为单独锅炉房提供的 95℃/70℃热水，锅炉房内设两套换热系统分别输出 60℃/50℃的低温热水供给大厦高低区供暖系统。 2 设计参数 室外设计气象参数 冬季采暖室外计算干球温度 -18℃ 室内设计参数 办公 18℃ 、商场 16℃、卫生间 14℃、公共走道 14℃ 建筑围护结构热工参数 外墙：250mm 加气混凝土砌块，传热系数 K=0.90W/(m2.℃) 外窗：单框双玻铝合金推拉窗，传热系数 K=4.40W/(m2.℃) 屋面：100mm 钢筋混凝土板，聚苯乙烯泡沫塑料板 100mm，传热系数 K=0.40W/(m2.℃) 3 供暖热负荷计算 根据要求，采纳低温热水地板辐射采暖时，供热负荷计算宜将室内计算温度降低 2℃或取常规采暖方式热负荷的 90%~95%。本工程在实际计算中，将室内设计温度降低 2℃计算：办公 16℃ 、商场 14℃、卫生间 12℃、公共走道 12℃。考虑到各房间以后功能不一，办公用具及商品货架的影响，在计算加热盘管时根据各房间的不同功能分别考虑了有效面积系数，其中商场部分取有效面积系数 K=0.7，办公部分取有效面积系数 K=0.8。 经计算，大厦总热负荷为 Q= 856.3KW，面积热指标为 qf=44.8 W/m2。 4 系统设计 4.1 供暖系统与分区 规定低温热水地板辐射供暖系统的工作压力不宜超过 0.8MPa，本系统供暖高差为 67米，考虑运行时的动压，系统工作压力较高，为保证供暖运行寿命及安全，底层加热管(胶联聚乙烯 PE-X 管)的标准须为 S4.0 系列，考察本地材料供应及材料质量情况，S4.0 系列管材暂无供应,另外大厦功能较复杂，供暖运行时间也有一定差异，经合甲方及物业部门商榷，决定实行分区供暖系统，地下室至四层(商业部分)为低区供暖系统，五层以上(办公部分)为高区供暖系统。 4.2 热媒、管材、管径选择 根据文献[1]要求，民用建筑低温热水地板辐射供暖的供水温度不应超过60℃ ，供、回水温差宜小于或等于 10℃。本工程热源为独立锅炉房，设计水温选用上限，供、回水采纳 60℃/50℃，这样可以增加地板的单位表面散热量以节约管材。...
