新疆某特变电工电磁线厂通风空调设计案例VIP专享

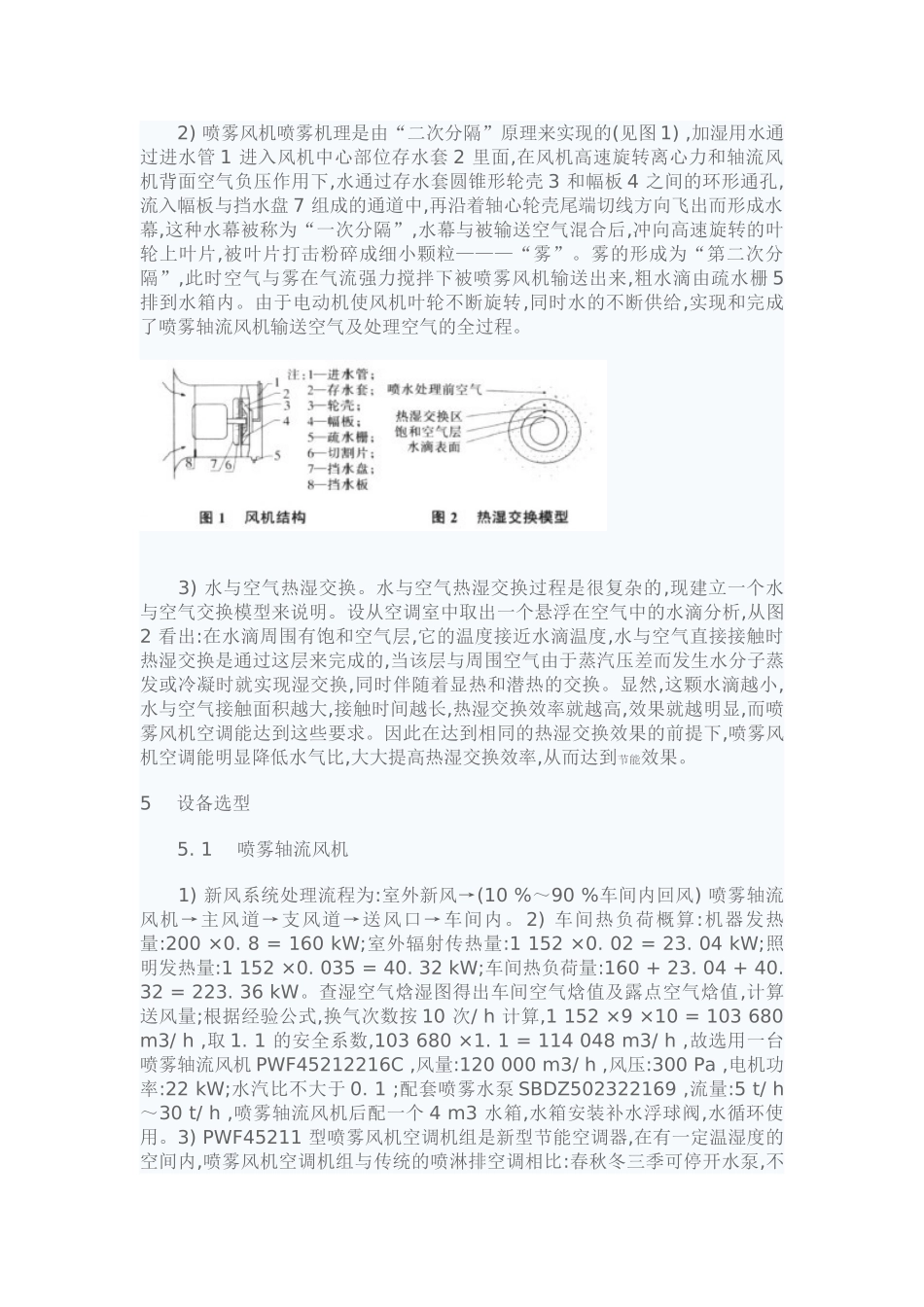

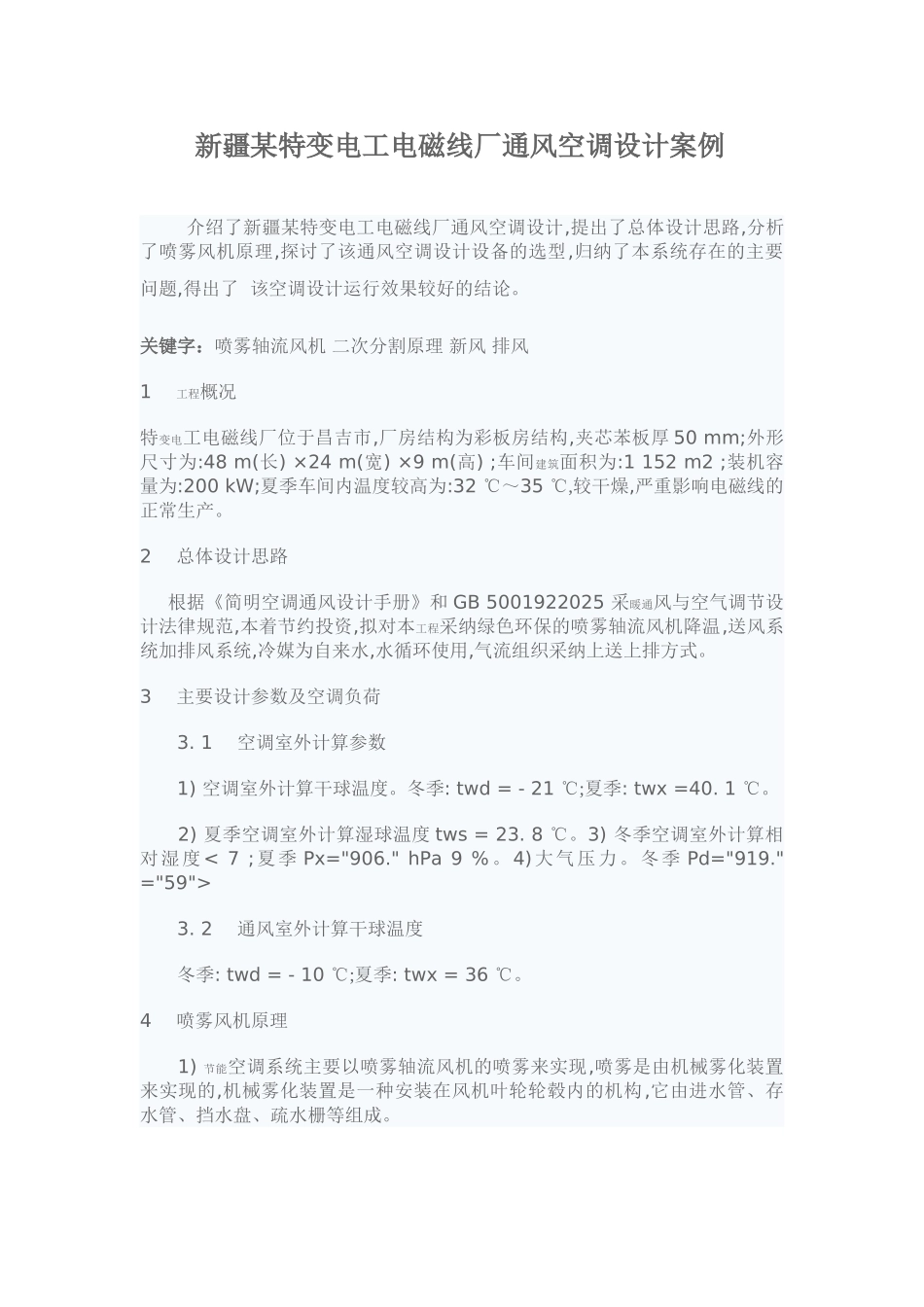

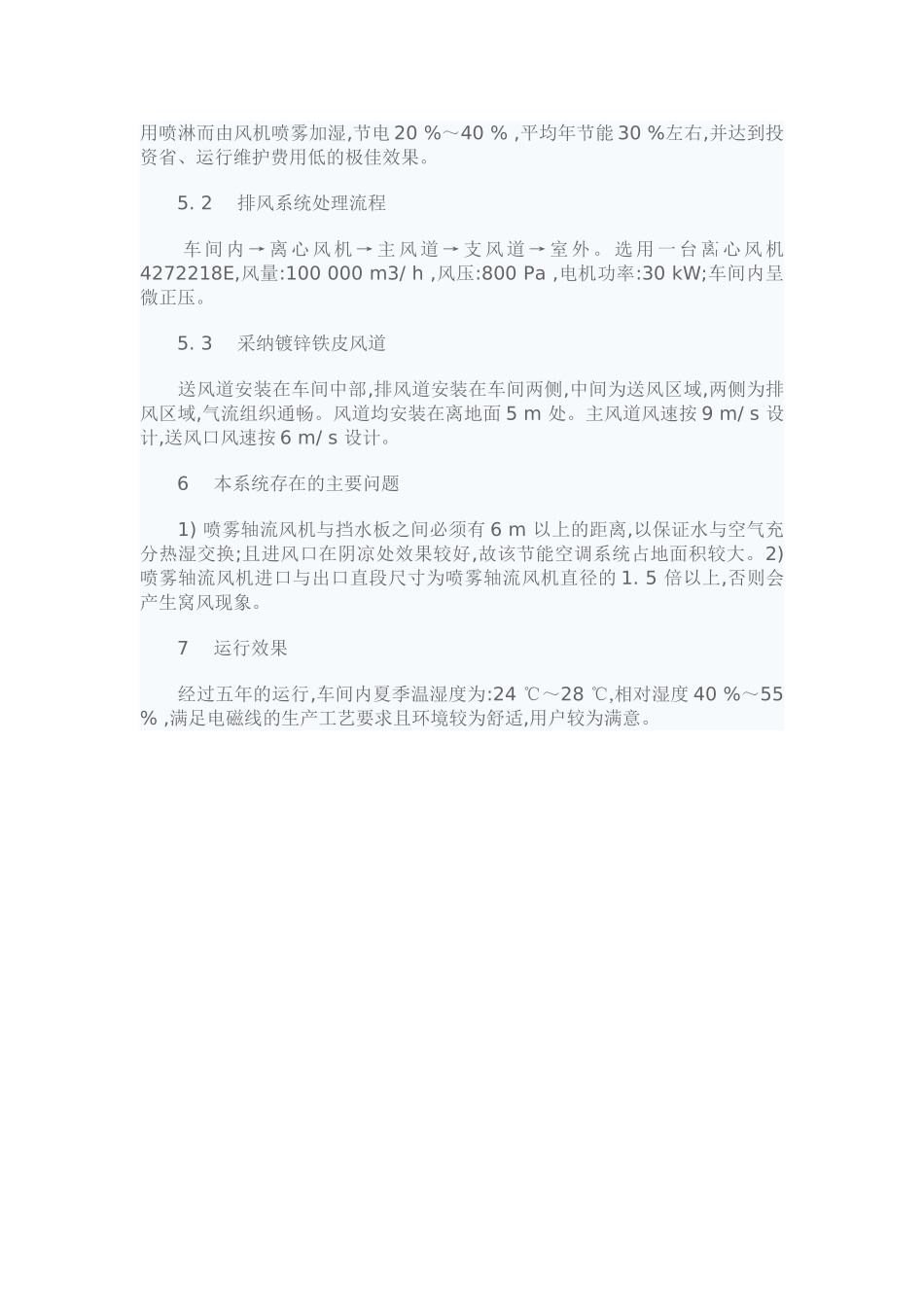

新疆某特变电工电磁线厂通风空调设计案例介绍了新疆某特变电工电磁线厂通风空调设计,提出了总体设计思路,分析了喷雾风机原理,探讨了该通风空调设计设备的选型,归纳了本系统存在的主要问题,得出了 该空调设计运行效果较好的结论。 关键字：喷雾轴流风机 二次分割原理 新风 排风 1 工程概况特变电工电磁线厂位于昌吉市,厂房结构为彩板房结构,夹芯苯板厚 50 mm;外形尺寸为:48 m(长) ×24 m(宽) ×9 m(高) ;车间建筑面积为:1 152 m2 ;装机容量为:200 kW;夏季车间内温度较高为:32 ℃～35 ℃,较干燥,严重影响电磁线的正常生产。2 总体设计思路根据《简明空调通风设计手册》和 GB 5001922025 采暖通风与空气调节设计法律规范,本着节约投资,拟对本工程采纳绿色环保的喷雾轴流风机降温,送风系统加排风系统,冷媒为自来水,水循环使用,气流组织采纳上送上排方式。3 主要设计参数及空调负荷 3. 1 空调室外计算参数 1) 空调室外计算干球温度。冬季: twd = - 21 ℃;夏季: twx =40. 1 ℃。 2) 夏季空调室外计算湿球温度 tws = 23. 8 ℃。3) 冬季空调室外计算相对湿度< 7 ;夏季 Px="906." hPa 9 % 。4)大气压力。冬季 Pd="919." ="59"> 3. 2 通风室外计算干球温度 冬季: twd = - 10 ℃;夏季: twx = 36 ℃。4 喷雾风机原理 1) 节能空调系统主要以喷雾轴流风机的喷雾来实现,喷雾是由机械雾化装置来实现的,机械雾化装置是一种安装在风机叶轮轮毂内的机构,它由进水管、存水管、挡水盘、疏水栅等组成。 2) 喷雾风机喷雾机理是由“二次分隔”原理来实现的(见图 1) ,加湿用水通过进水管 1 进入风机中心部位存水套 2 里面,在风机高速旋转离心力和轴流风机背面空气负压作用下,水通过存水套圆锥形轮壳 3 和幅板 4 之间的环形通孔,流入幅板与挡水盘 7 组成的通道中,再沿着轴心轮壳尾端切线方向飞出而形成水幕,这种水幕被称为“一次分隔”,水幕与被输送空气混合后,冲向高速旋转的叶轮上叶片,被叶片打击粉碎成细小颗粒———“雾”。雾的形成为“第二次分隔”,此时空气与雾在气流强力搅拌下被喷雾风机输送出来,粗水滴由疏水栅 5 排到水箱内。由于电动机使风机叶轮不断旋转,同时水的不断供给,实现和完成了喷雾轴流风机输送空气及处理空气的全过程。 3) 水与空气热湿交换。水与空气热湿交换过程是很复杂的,现建立一个水与空气交换模型来说明。设从空调室中取出一个悬浮在空气中的水滴...
