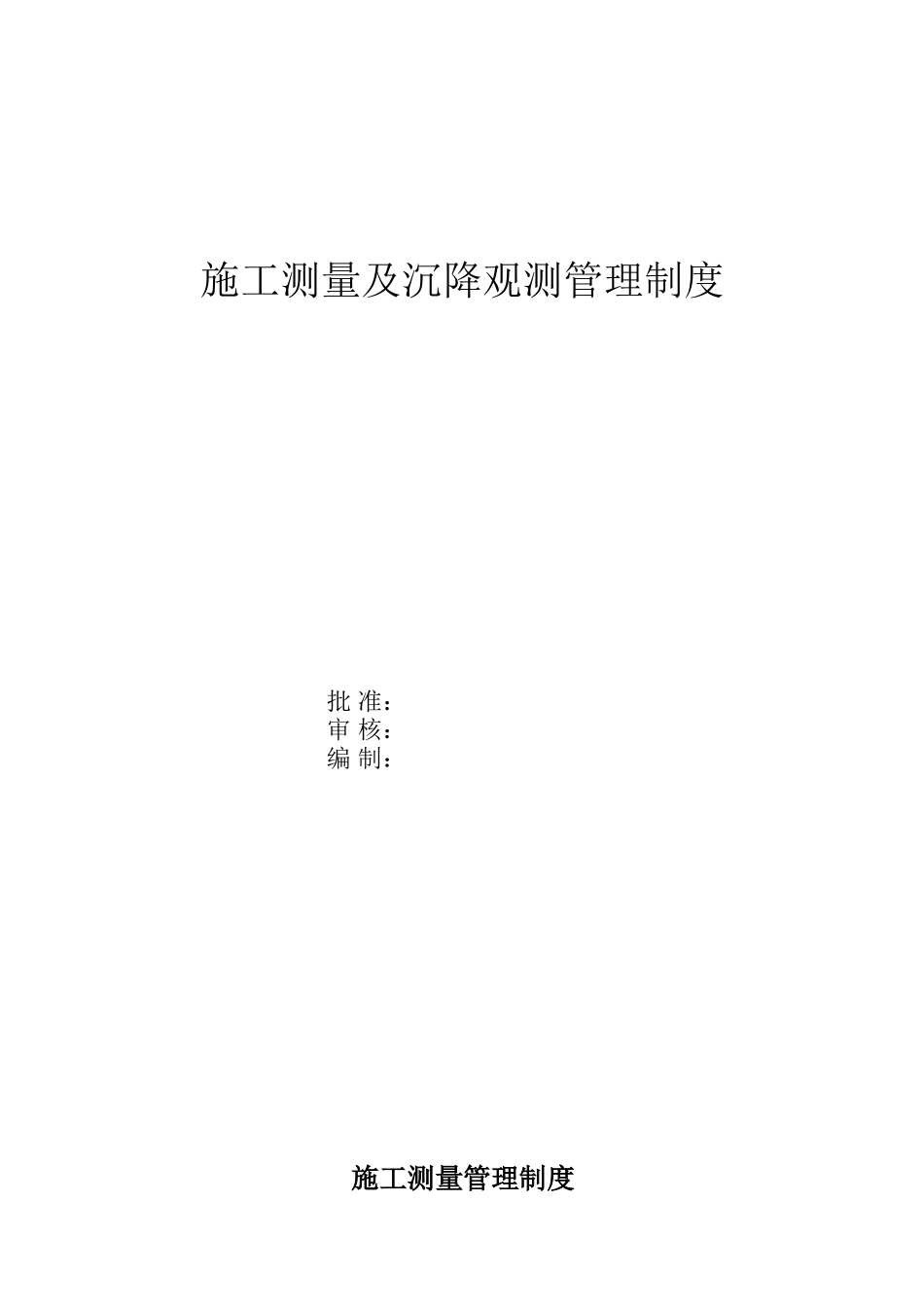

施工测量及沉降观测管理制度

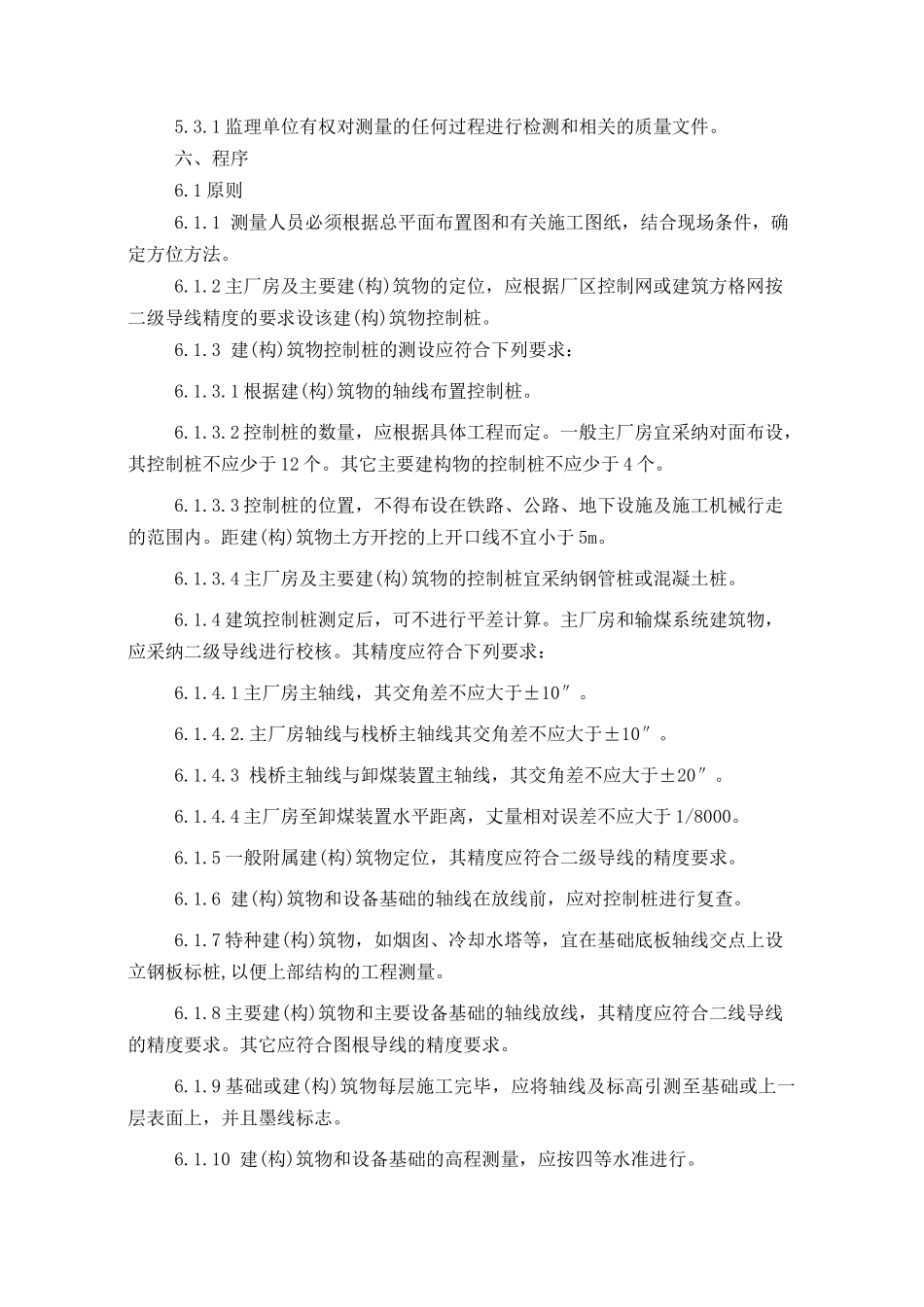

施工测量及沉降观测管理制度批 准：审 核：编 制：施工测量管理制度一、目的1.1 为确保工程建设中施工测量的准确、确保和本工序有关的建设项目质量的可靠和保证下道工序的顺利进行，制定本测量管理制度。二、范围2.1 本测量管理制度适用于工程项目土建和安装工程各阶段。2.2 全部单位工程项目的轴线和高程控制。2.3 建设临建工程的轴线和高程。三、定义无四、相关文件4.1 电力部 SDJ 69－87 《电力建筑施工及验收法律规范》(建筑工程篇)。4.2 国家有关测量规程。4.3 勘测设计单位提供的座标网和水准网及相应的技术文件。五、职责5.1 设计单位5.1.1 设计单位应提供给承包单位和施工监理单位精确的平面控制网点和高程控制点。当设计单位提供的控制网点的精度，经精度估算后，确认不能满足施工放线的精度要求时，可利用现有一点的平面坐标及一个方位角建立独立网。5.1.2 设计单位应在现场向业主单位、施工监理单位、移交实地的满足精度要求的平面控制网点和高程控制点。5.1.3 设计单位应及时移交有关厂区测量的原始资料：厂区附近的三角点、导线、水准点等。5.2 承包单位5.2.1 上述控制网，承包单位应妥善保护，防止损坏。5.2.2 承包单位和施工监理单位进入现场后应对设计提交的原始资料仔细校核，确认满足施工放线精度后，方可使用。5.2.3 承包单位应在开工前编制好《施测任务书》，经其质管部门审核，监理单位审批后，才能予以施测，其审批表见附表。5.2.4 施测的技术要求、仪器精度、误差精度按 SDJ 169－87 规定执行。5.3 监理单位5.3.1 监理单位有权对测量的任何过程进行检测和相关的质量文件。六、程序6.1 原则6.1.1 测量人员必须根据总平面布置图和有关施工图纸，结合现场条件，确定方位方法。6.1.2 主厂房及主要建(构)筑物的定位，应根据厂区控制网或建筑方格网按二级导线精度的要求设该建(构)筑物控制桩。6.1.3 建(构)筑物控制桩的测设应符合下列要求：6.1.3.1 根据建(构)筑物的轴线布置控制桩。6.1.3.2 控制桩的数量，应根据具体工程而定。一般主厂房宜采纳对面布设，其控制桩不应少于 12 个。其它主要建构物的控制桩不应少于 4 个。6.1.3.3 控制桩的位置，不得布设在铁路、公路、地下设施及施工机械行走的范围内。距建(构)筑物土方开挖的上开口线不宜小于 5m。6.1.3.4 主厂房及主要建(构)筑物的控制桩宜采纳钢管桩或混凝土桩。6.1.4 建筑控制桩测定后，可不进行平差计算。主厂房和输煤系统建筑物...
