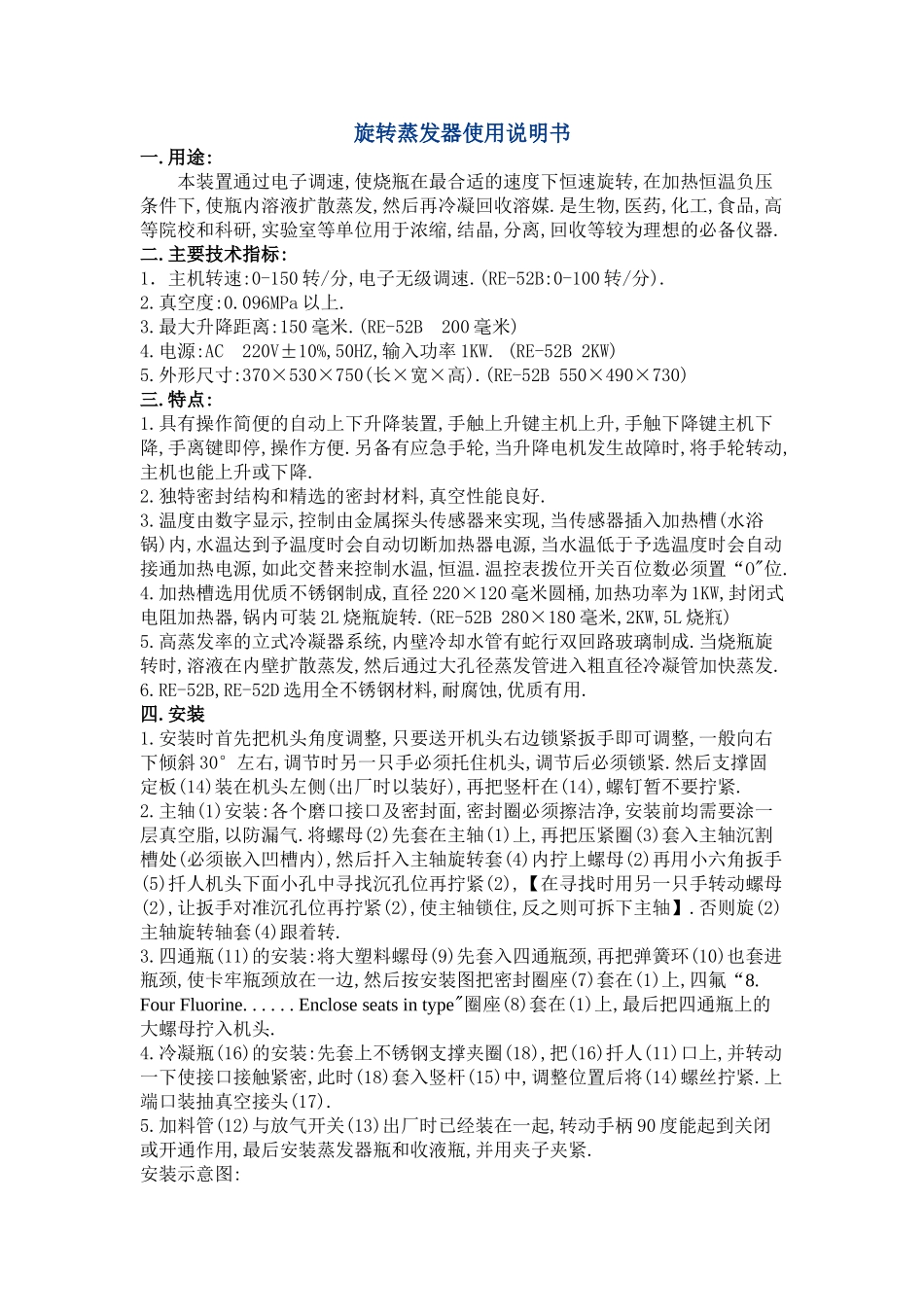

旋转蒸发器使用说明书一.用途: 本装置通过电子调速,使烧瓶在最合适的速度下恒速旋转,在加热恒温负压条件下,使瓶内溶液扩散蒸发,然后再冷凝回收溶媒.是生物,医药,化工,食品,高等院校和科研,实验室等单位用于浓缩,结晶,分离,回收等较为理想的必备仪器.二.主要技术指标:1．主机转速:0-150 转/分,电子无级调速.(RE-52B:0-100 转/分).2.真空度:0.096MPa 以上.3.最大升降距离:150 毫米.(RE-52B 200 毫米)4.电源:AC 220V±10%,50HZ,输入功率 1KW. (RE-52B 2KW)5.外形尺寸:370×530×750(长×宽×高).(RE-52B 550×490×730)三.特点:1.具有操作简便的自动上下升降装置,手触上升键主机上升,手触下降键主机下降,手离键即停,操作方便.另备有应急手轮,当升降电机发生故障时,将手轮转动,主机也能上升或下降.2.独特密封结构和精选的密封材料,真空性能良好.3.温度由数字显示,控制由金属探头传感器来实现,当传感器插入加热槽(水浴锅)内,水温达到予温度时会自动切断加热器电源,当水温低于予选温度时会自动接通加热电源,如此交替来控制水温,恒温.温控表拨位开关百位数必须置“O"位.4.加热槽选用优质不锈钢制成,直径 220×120 毫米圆桶,加热功率为 1KW,封闭式电阻加热器,锅内可装 2L 烧瓶旋转.(RE-52B 280×180 毫米,2KW,5L 烧瓶)5.高蒸发率的立式冷凝器系统,内壁冷却水管有蛇行双回路玻璃制成.当烧瓶旋转时,溶液在内壁扩散蒸发,然后通过大孔径蒸发管进入粗直径冷凝管加快蒸发.6.RE-52B,RE-52D 选用全不锈钢材料,耐腐蚀,优质有用.四.安装1.安装时首先把机头角度调整,只要送开机头右边锁紧扳手即可调整,一般向右下倾斜 30°左右,调节时另一只手必须托住机头,调节后必须锁紧.然后支撑固定板(14)装在机头左侧(出厂时以装好),再把竖杆在(14),螺钉暂不要拧紧.2.主轴(1)安装:各个磨口接口及密封面,密封圈必须擦洁净,安装前均需要涂一层真空脂,以防漏气.将螺母(2)先套在主轴(1)上,再把压紧圈(3)套入主轴沉割槽处(必须嵌入凹槽内),然后扦入主轴旋转套(4)内拧上螺母(2)再用小六角扳手(5)扦人机头下面小孔中寻找沉孔位再拧紧(2),【在寻找时用另一只手转动螺母(2),让扳手对准沉孔位再拧紧(2),使主轴锁住,反之则可拆下主轴】.否则旋(2)主轴旋转轴套(4)跟着转.3.四通瓶(11)的安装:将大塑料螺母(9)先套入四通瓶颈,再把弹簧环(10)也套进瓶颈,使卡牢瓶颈放在一边,然后按安装图把密封圈座(7)套在(1)上,四氟“8. Four Fluorine. . . . . . Enclose seats...
