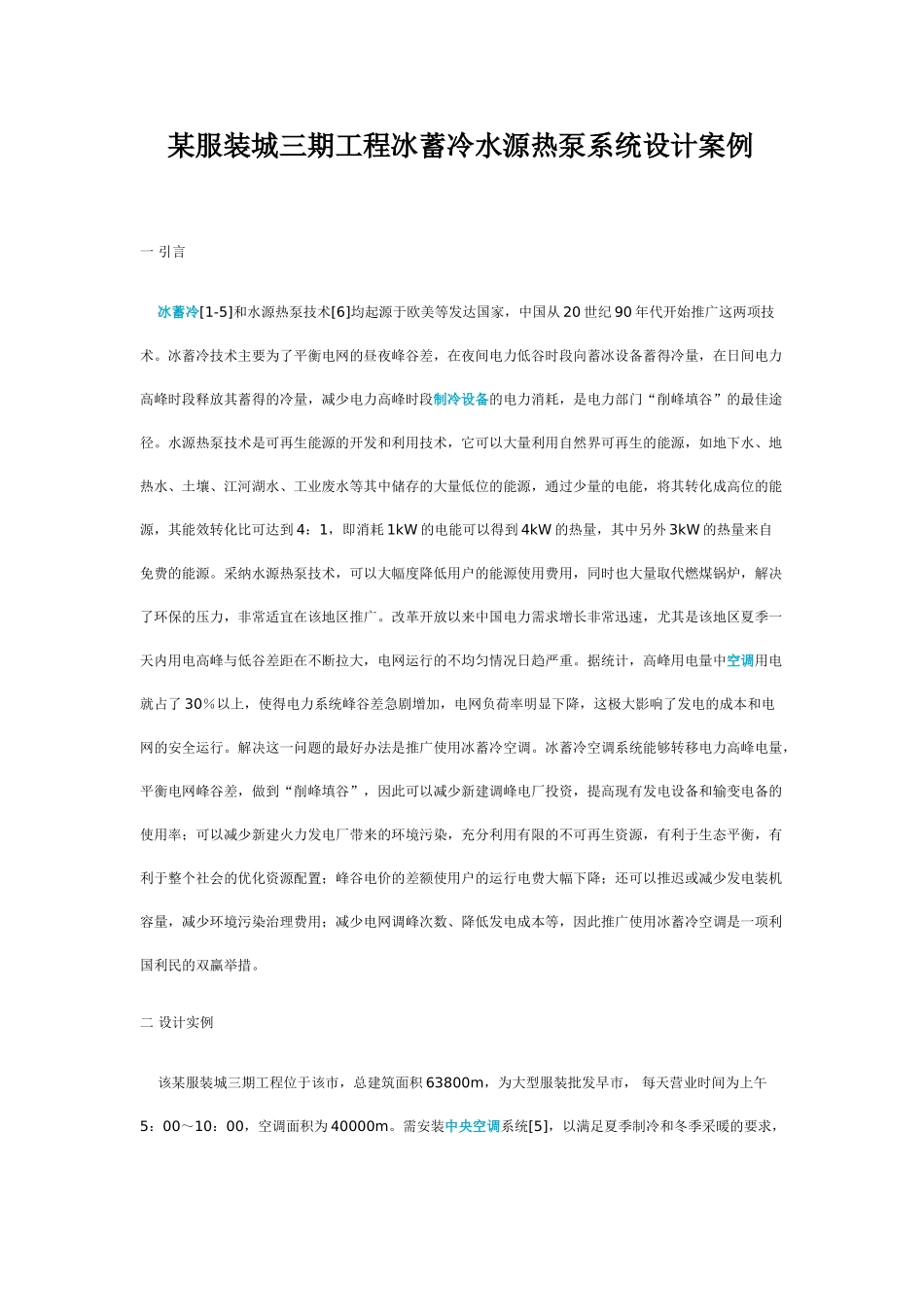

某服装城三期工程冰蓄冷水源热泵系统设计案例一 引言 冰蓄冷[1-5]和水源热泵技术[6]均起源于欧美等发达国家，中国从 20 世纪 90 年代开始推广这两项技术。冰蓄冷技术主要为了平衡电网的昼夜峰谷差，在夜间电力低谷时段向蓄冰设备蓄得冷量，在日间电力高峰时段释放其蓄得的冷量，减少电力高峰时段制冷设备的电力消耗，是电力部门“削峰填谷”的最佳途径。水源热泵技术是可再生能源的开发和利用技术，它可以大量利用自然界可再生的能源，如地下水、地热水、土壤、江河湖水、工业废水等其中储存的大量低位的能源，通过少量的电能，将其转化成高位的能源，其能效转化比可达到 4：1，即消耗 1kW 的电能可以得到 4kW 的热量，其中另外 3kW 的热量来自免费的能源。采纳水源热泵技术，可以大幅度降低用户的能源使用费用，同时也大量取代燃煤锅炉，解决了环保的压力，非常适宜在该地区推广。改革开放以来中国电力需求增长非常迅速，尤其是该地区夏季一天内用电高峰与低谷差距在不断拉大，电网运行的不均匀情况日趋严重。据统计，高峰用电量中空调用电就占了 30％以上，使得电力系统峰谷差急剧增加，电网负荷率明显下降，这极大影响了发电的成本和电网的安全运行。解决这一问题的最好办法是推广使用冰蓄冷空调。冰蓄冷空调系统能够转移电力高峰电量，平衡电网峰谷差，做到“削峰填谷”，因此可以减少新建调峰电厂投资，提高现有发电设备和输变电备的使用率；可以减少新建火力发电厂带来的环境污染，充分利用有限的不可再生资源，有利于生态平衡，有利于整个社会的优化资源配置；峰谷电价的差额使用户的运行电费大幅下降；还可以推迟或减少发电装机容量，减少环境污染治理费用；减少电网调峰次数、降低发电成本等，因此推广使用冰蓄冷空调是一项利国利民的双赢举措。二 设计实例 该某服装城三期工程位于该市，总建筑面积 63800m，为大型服装批发早市， 每天营业时间为上午5：00～10：00，空调面积为 40000m。需安装中央空调系统[5]，以满足夏季制冷和冬季采暖的要求，空调运行时间为每天上午 5：00～10：00。采纳水源热泵和冰蓄冷技术后，既可达到上述要求，又可使得整个空调系统做到最大限度地节约能源和运行费用。 该某服装城三期工程夏季空调最大设计冷负荷为 5000kW，冬季空调最大设计热负荷为 3000kW。根据该工程夏季制冷负荷比冬季采暖负荷大得多的特点，如单纯采纳水源热泵系统，会使得所需的地下水用量较大，需开采水源井 10...
