机电安装工程高层机电设备安装-图解

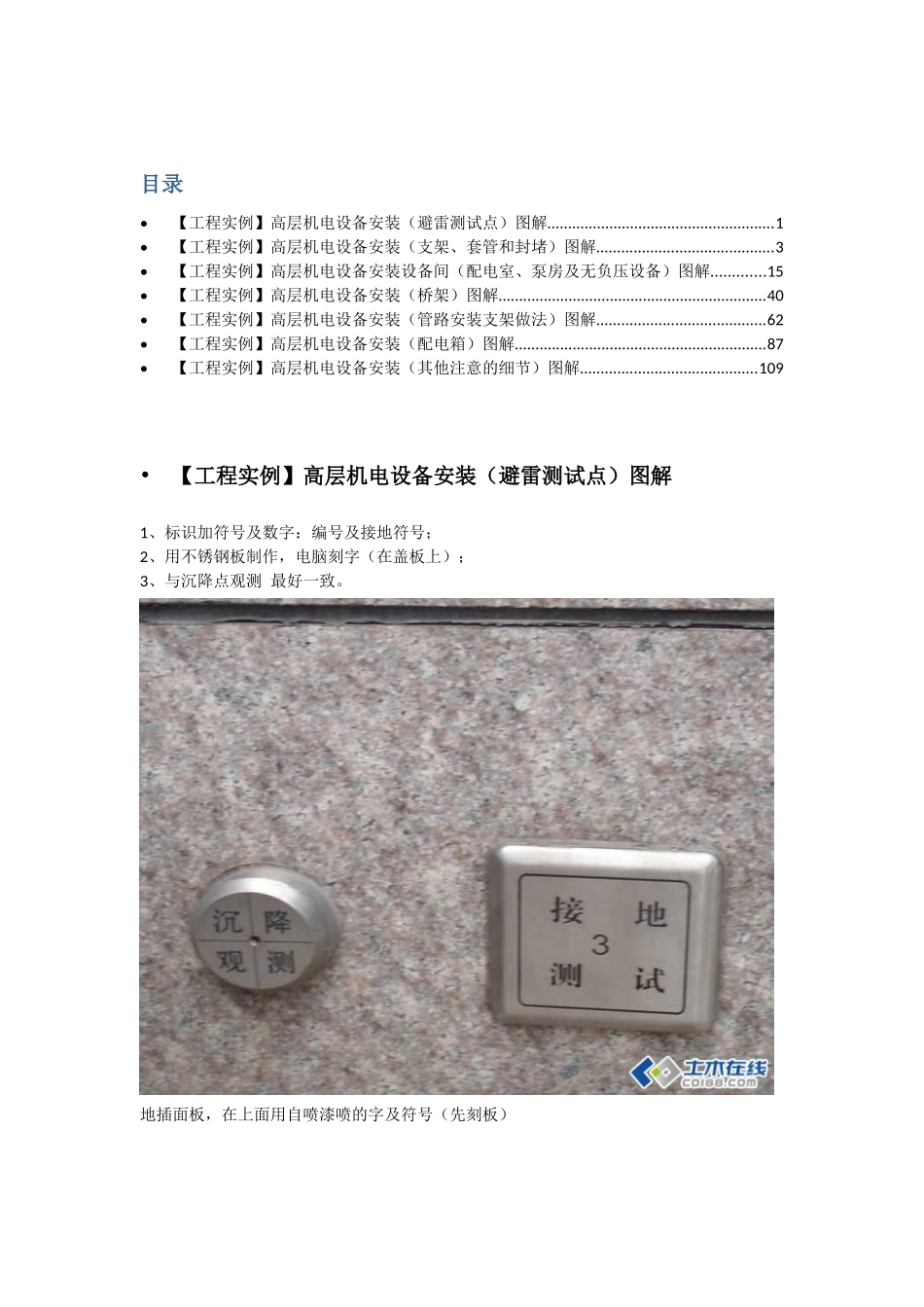

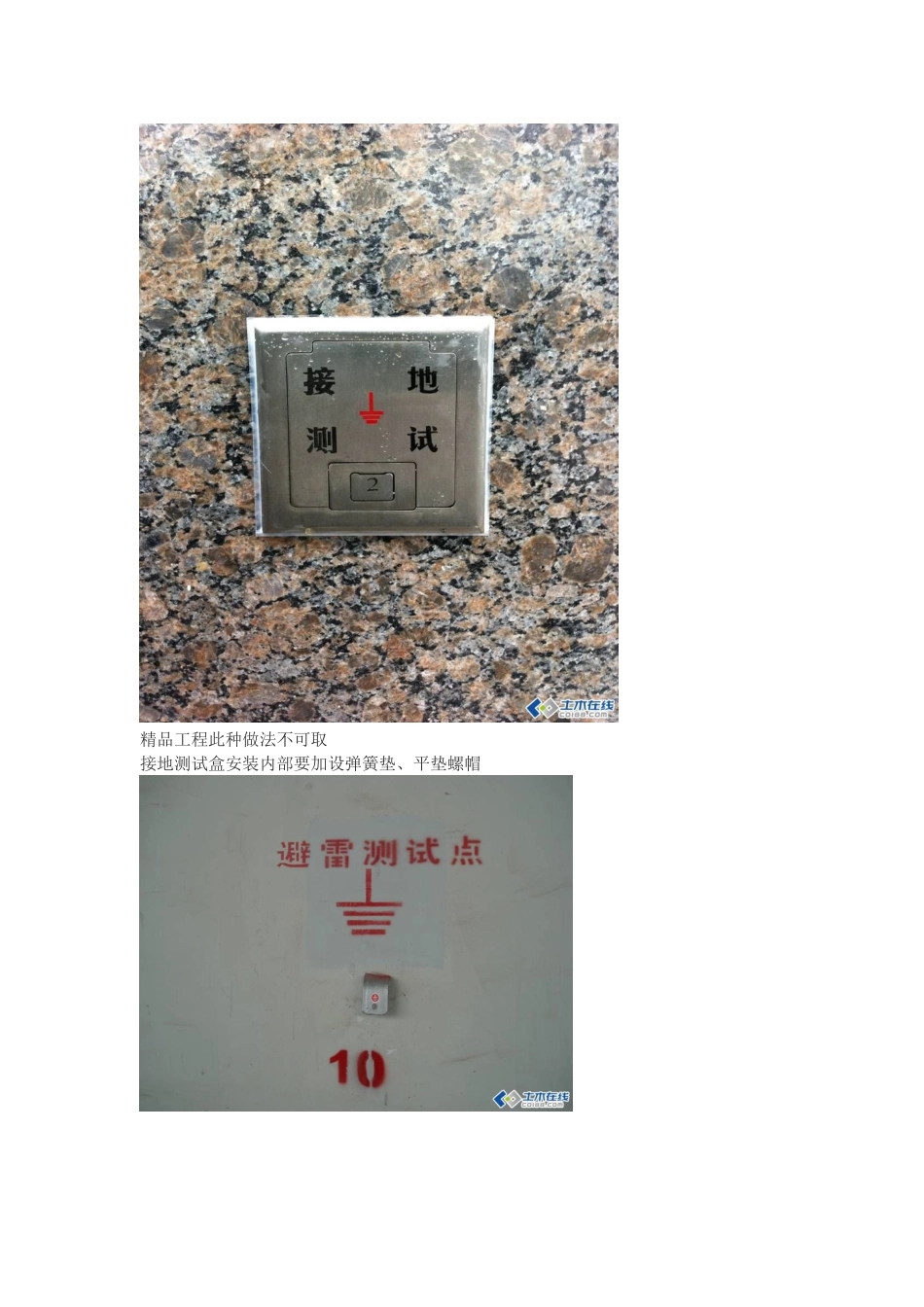

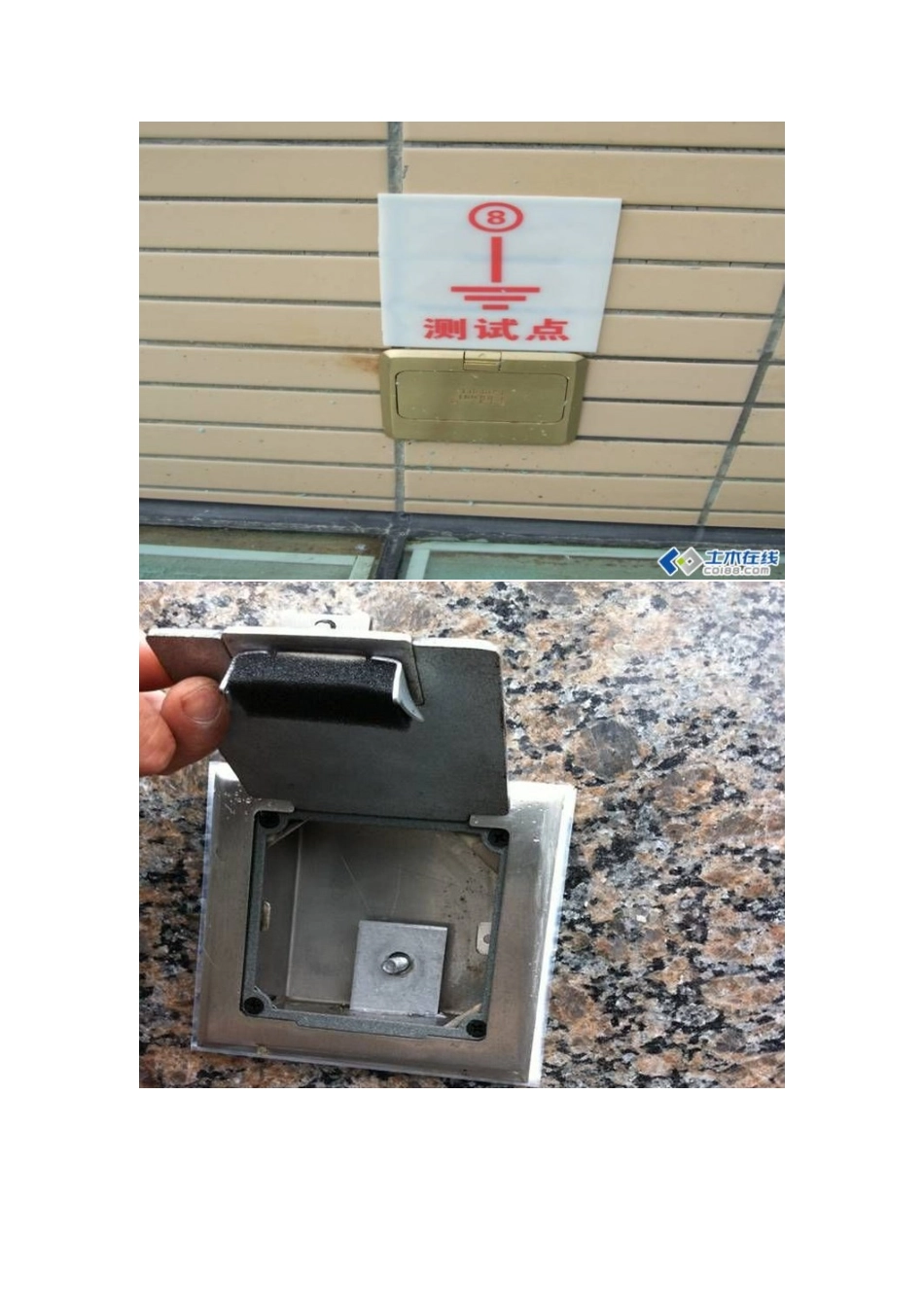

目录•【工程实例】高层机电设备安装（避雷测试点）图解.......................................................1•【工程实例】高层机电设备安装（支架、套管和封堵）图解...........................................3•【工程实例】高层机电设备安装设备间（配电室、泵房及无负压设备）图解.............15•【工程实例】高层机电设备安装（桥架）图解.................................................................40•【工程实例】高层机电设备安装（管路安装支架做法）图解.........................................62•【工程实例】高层机电设备安装（配电箱）图解.............................................................87•【工程实例】高层机电设备安装（其他注意的细节）图解...........................................109•【工程实例】高层机电设备安装（避雷测试点）图解1、标识加符号及数字：编号及接地符号；2、用不锈钢板制作，电脑刻字（在盖板上）；3、与沉降点观测 最好一致。地插面板，在上面用自喷漆喷的字及符号（先刻板）精品工程此种做法不可取接地测试盒安装内部要加设弹簧垫、平垫螺帽•【工程实例】高层机电设备安装（支架、套管和封堵）图解管道穿墙套管两端与墙平齐，过楼板套管距离管道缝隙均匀；黑色橡胶圈外罩，整齐，利索。管道支架整齐美观组合式管理型支架母线封堵、跨接支管穿墙护圈排列整齐，表识明确套管与大理石接触处及消防管过墙穿墙封堵及表识管道采纳构槽连接时，支架的设置应按规定的要求：1．法律规范 GB50243-2025 9.3.6 沟槽式连接的管道，支、吊架不支承在连接头上，水平管的任意两个连接头之间必须有支、吊架。2、行业标准 CECS.151-2025 5.7.3 横管吊架（托架）应设置在接头两侧和三通、四通、弯头上下游连接接头的两侧。吊架（托架）与接头的净间距不宜小于 150mm 和大于300mm。在进水立管后部，三通、弯头部位均应设固定支架。--------------------------反面典型--------------------------铰接后再用碳棒焊接，但护口不行，线盒栽设不精致，里面卫生清理不行如此安好的开关这叫地漏吗？•【工程实例】高层机电设备安装设备间（配电室、泵房及无负压设备）图解1、配电室 ▲ 首先注意里面的桥架安装横平竖直，附件按标准设置。 ▲ 配电柜布置成排成列，配电柜相互间或与基础型钢间要用镀锌螺栓连接，且防松零件齐全。高低压柜立面、背面平整，水平度、垂直度...
