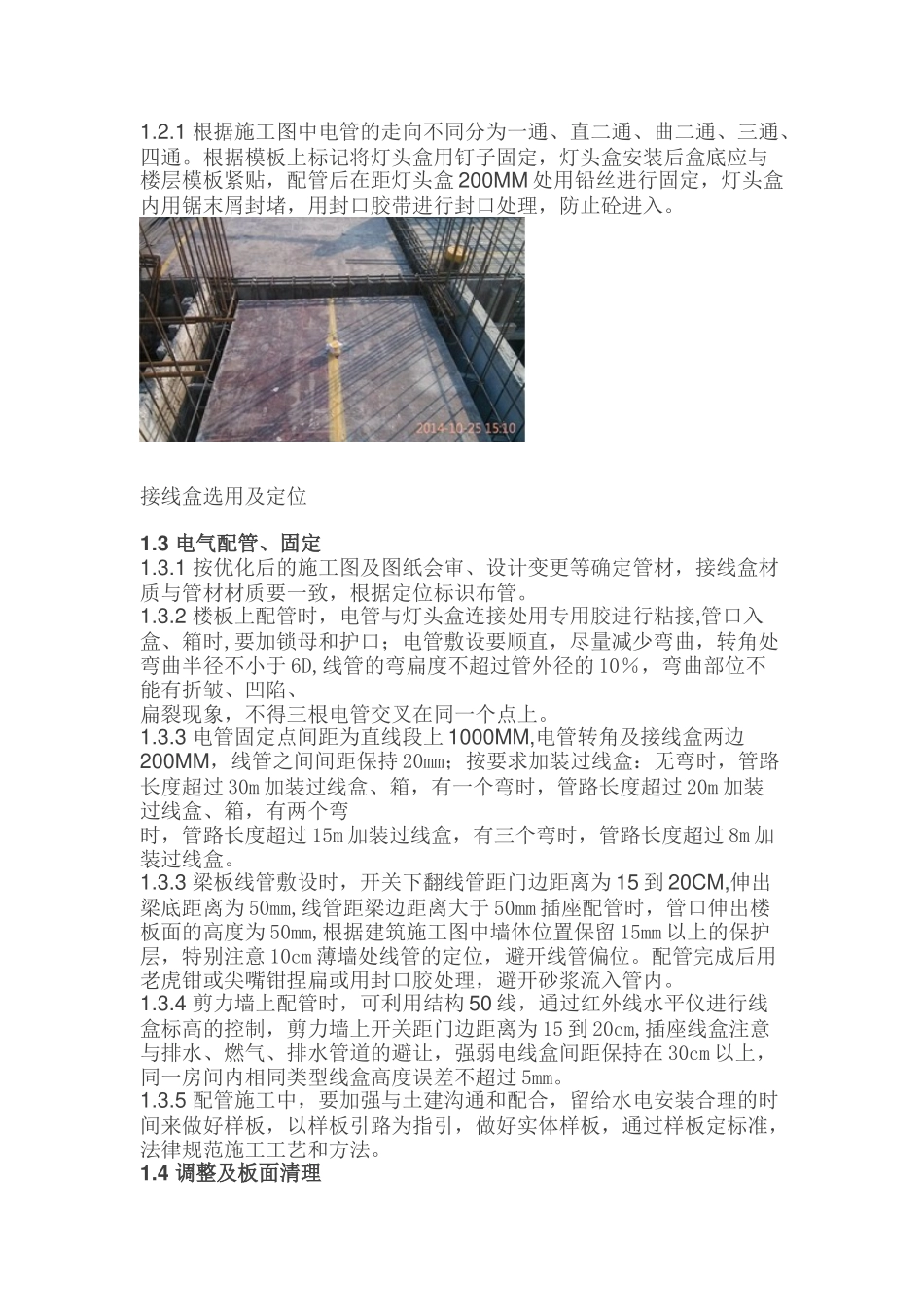

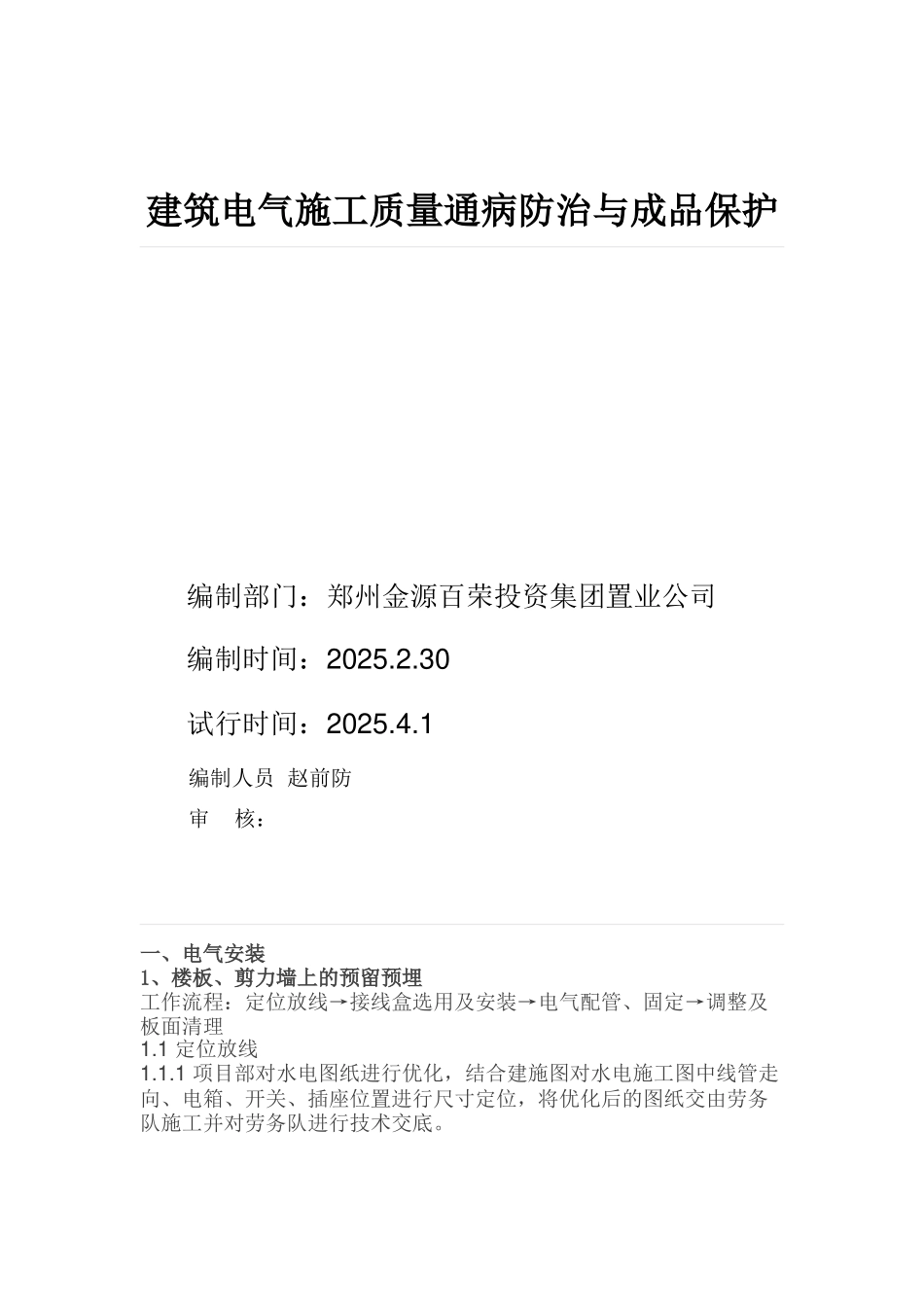

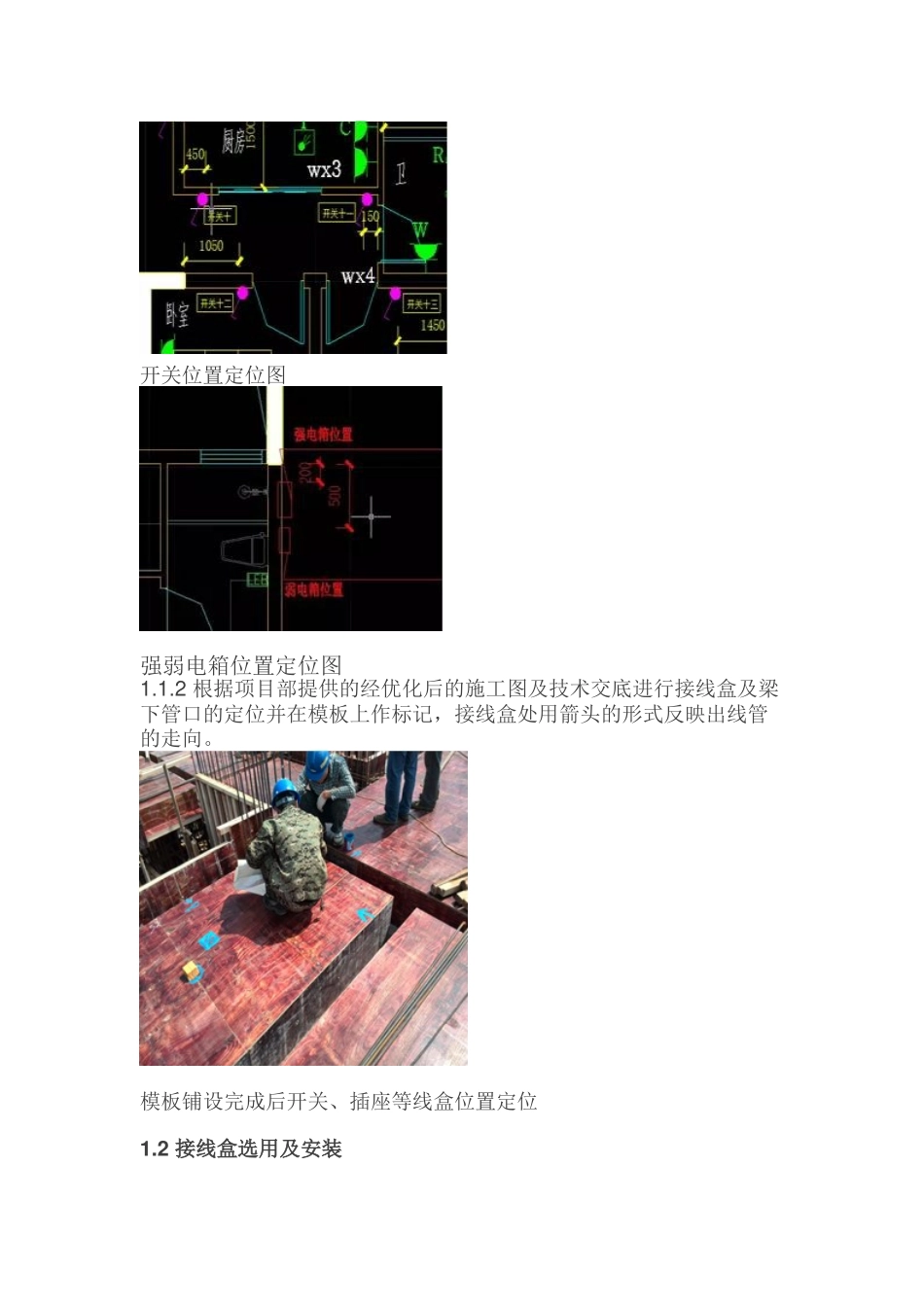

建筑电气施工质量通病防治与成品保护 编制部门：郑州金源百荣投资集团置业公司 编制时间：2025.2.30 试行时间：2025.4.1 编制人员 赵前防 审 核：一、电气安装1、楼板、剪力墙上的预留预埋工作流程：定位放线→接线盒选用及安装→电气配管、固定→调整及板面清理1.1 定位放线1.1.1 项目部对水电图纸进行优化，结合建施图对水电施工图中线管走向、电箱、开关、插座位置进行尺寸定位，将优化后的图纸交由劳务队施工并对劳务队进行技术交底。开关位置定位图强弱电箱位置定位图1.1.2 根据项目部提供的经优化后的施工图及技术交底进行接线盒及梁下管口的定位并在模板上作标记，接线盒处用箭头的形式反映出线管的走向。模板铺设完成后开关、插座等线盒位置定位1.2 接线盒选用及安装1.2.1 根据施工图中电管的走向不同分为一通、直二通、曲二通、三通、四通。根据模板上标记将灯头盒用钉子固定，灯头盒安装后盒底应与楼层模板紧贴，配管后在距灯头盒 200MM 处用铅丝进行固定，灯头盒内用锯末屑封堵，用封口胶带进行封口处理，防止砼进入。接线盒选用及定位1.3 电气配管、固定1.3.1 按优化后的施工图及图纸会审、设计变更等确定管材，接线盒材质与管材材质要一致，根据定位标识布管。1.3.2 楼板上配管时，电管与灯头盒连接处用专用胶进行粘接,管口入盒、箱时,要加锁母和护口；电管敷设要顺直，尽量减少弯曲，转角处弯曲半径不小于 6D,线管的弯扁度不超过管外径的 10％，弯曲部位不能有折皱、凹陷、扁裂现象，不得三根电管交叉在同一个点上。 1.3.3 电管固定点间距为直线段上 1000MM,电管转角及接线盒两边200MM，线管之间间距保持 20mm；按要求加装过线盒：无弯时，管路长度超过 30m 加装过线盒、箱，有一个弯时，管路长度超过 20m 加装过线盒、箱，有两个弯时，管路长度超过 15m 加装过线盒，有三个弯时，管路长度超过 8m 加装过线盒。1.3.3 梁板线管敷设时，开关下翻线管距门边距离为 15 到 20CM,伸出梁底距离为 50mm,线管距梁边距离大于 50mm 插座配管时，管口伸出楼板面的高度为 50mm,根据建筑施工图中墙体位置保留 15mm 以上的保护层，特别注意 10cm 薄墙处线管的定位，避开线管偏位。配管完成后用老虎钳或尖嘴钳捏扁或用封口胶处理，避开砂浆流入管内。1.3.4 剪力墙上配管时，可利用结构 50 线，通过红外线水平仪进行线盒标高的控制，剪力墙上开关距门边距离为 15 到 20cm,插座线盒注意与排水、燃气...
