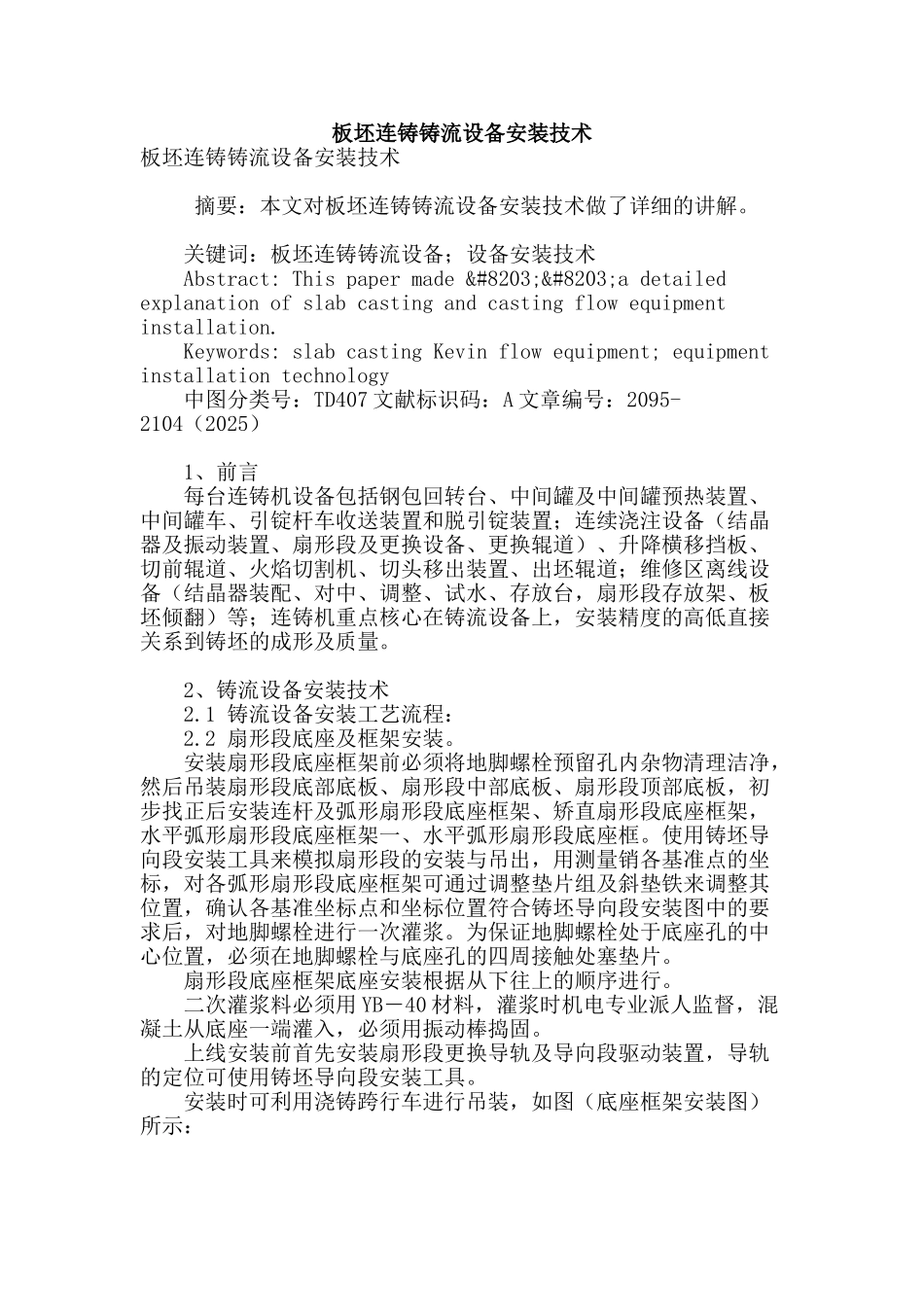

板坯连铸铸流设备安装技术

板坯连铸铸流设备安装技术板坯连铸铸流设备安装技术 摘要：本文对板坯连铸铸流设备安装技术做了详细的讲解。 关键词：板坯连铸铸流设备；设备安装技术 Abstract: This paper made ​​a detailed explanation of slab casting and casting flow equipment installation. Keywords: slab casting Kevin flow equipment; equipment installation technology 中图分类号：TD407 文献标识码：A 文章编号：2095-2104（2025） 1、前言 每台连铸机设备包括钢包回转台、中间罐及中间罐预热装置、中间罐车、引锭杆车收送装置和脱引锭装置；连续浇注设备（结晶器及振动装置、扇形段及更换设备、更换辊道）、升降横移挡板、切前辊道、火焰切割机、切头移出装置、出坯辊道；维修区离线设备（结晶器装配、对中、调整、试水、存放台，扇形段存放架、板坯倾翻）等；连铸机重点核心在铸流设备上，安装精度的高低直接关系到铸坯的成形及质量。 2、铸流设备安装技术 2.1 铸流设备安装工艺流程： 2.2 扇形段底座及框架安装。 安装扇形段底座框架前必须将地脚螺栓预留孔内杂物清理洁净，然后吊装扇形段底部底板、扇形段中部底板、扇形段顶部底板，初步找正后安装连杆及弧形扇形段底座框架、矫直扇形段底座框架，水平弧形扇形段底座框架一、水平弧形扇形段底座框。使用铸坯导向段安装工具来模拟扇形段的安装与吊出，用测量销各基准点的坐标，对各弧形扇形段底座框架可通过调整垫片组及斜垫铁来调整其位置，确认各基准坐标点和坐标位置符合铸坯导向段安装图中的要求后，对地脚螺栓进行一次灌浆。为保证地脚螺栓处于底座孔的中心位置，必须在地脚螺栓与底座孔的四周接触处塞垫片。 扇形段底座框架底座安装根据从下往上的顺序进行。 二次灌浆料必须用 YB―40 材料，灌浆时机电专业派人监督，混凝土从底座一端灌入，必须用振动棒捣固。 上线安装前首先安装扇形段更换导轨及导向段驱动装置，导轨的定位可使用铸坯导向段安装工具。 安装时可利用浇铸跨行车进行吊装，如图（底座框架安装图）所示： 2.3 扇形段底座框架支座安装调整 弯曲段扇形段底座框架及安装是扇形段安装调整重点部位，框架底座在铸流方向位置尺寸安装调整，依据背弧线为安装调整基准，同一底座左右两侧的销轴中心位置偏差和中心线平行度以铸流中心线为基准。扇形段底座安装时，其高程检测必须配备精密水准仪和千分杆，中心测量主要采纳挂设钢线，用...
