板模板计算书-300板厚

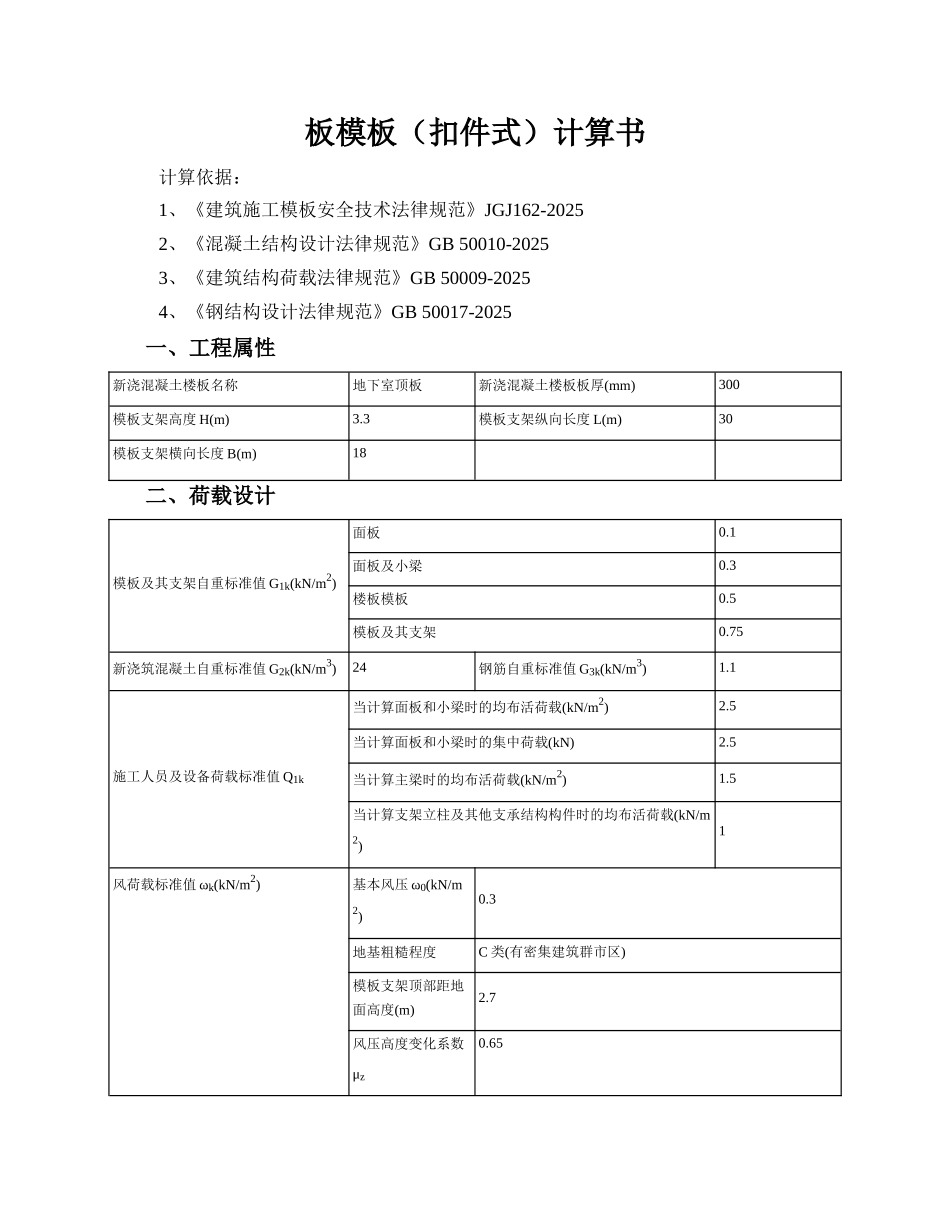

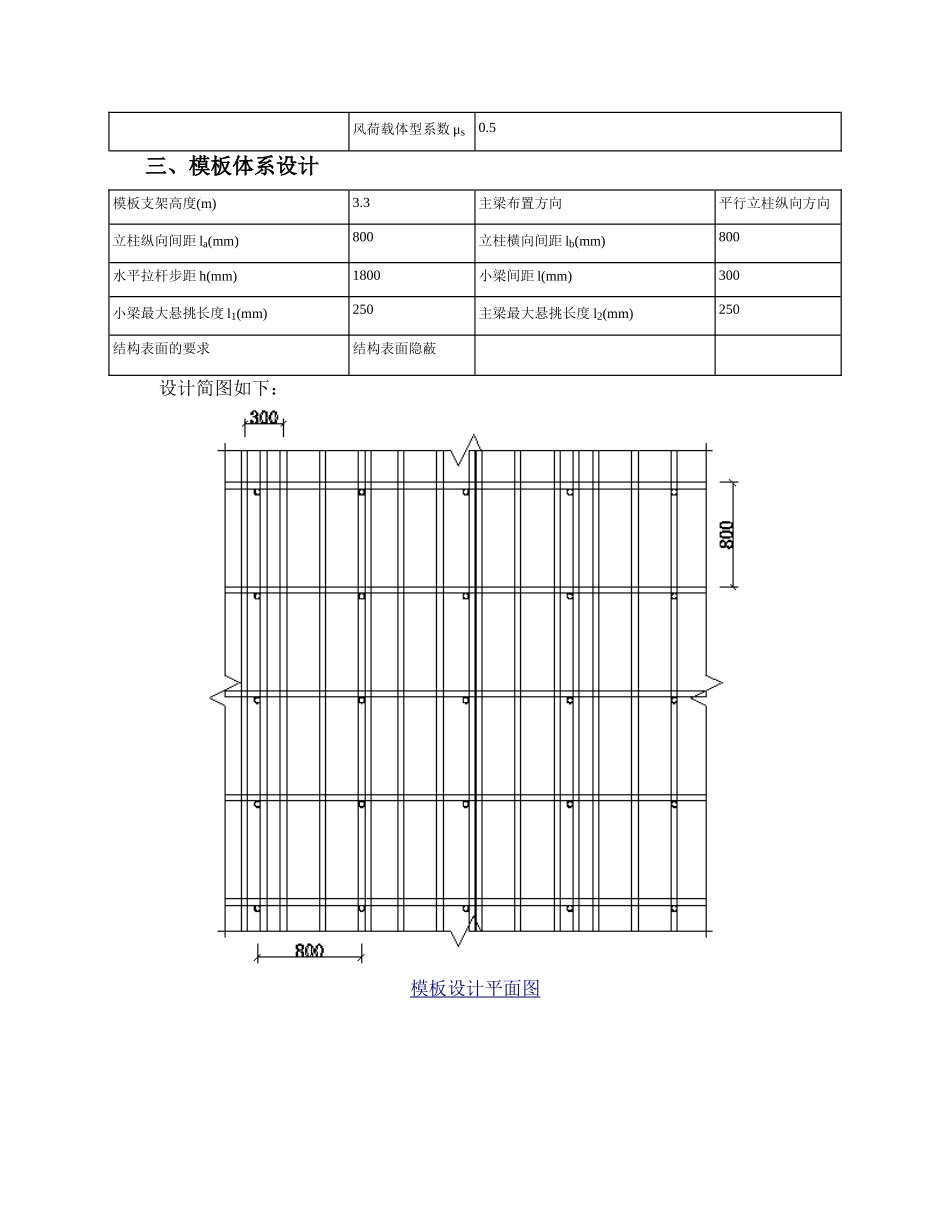

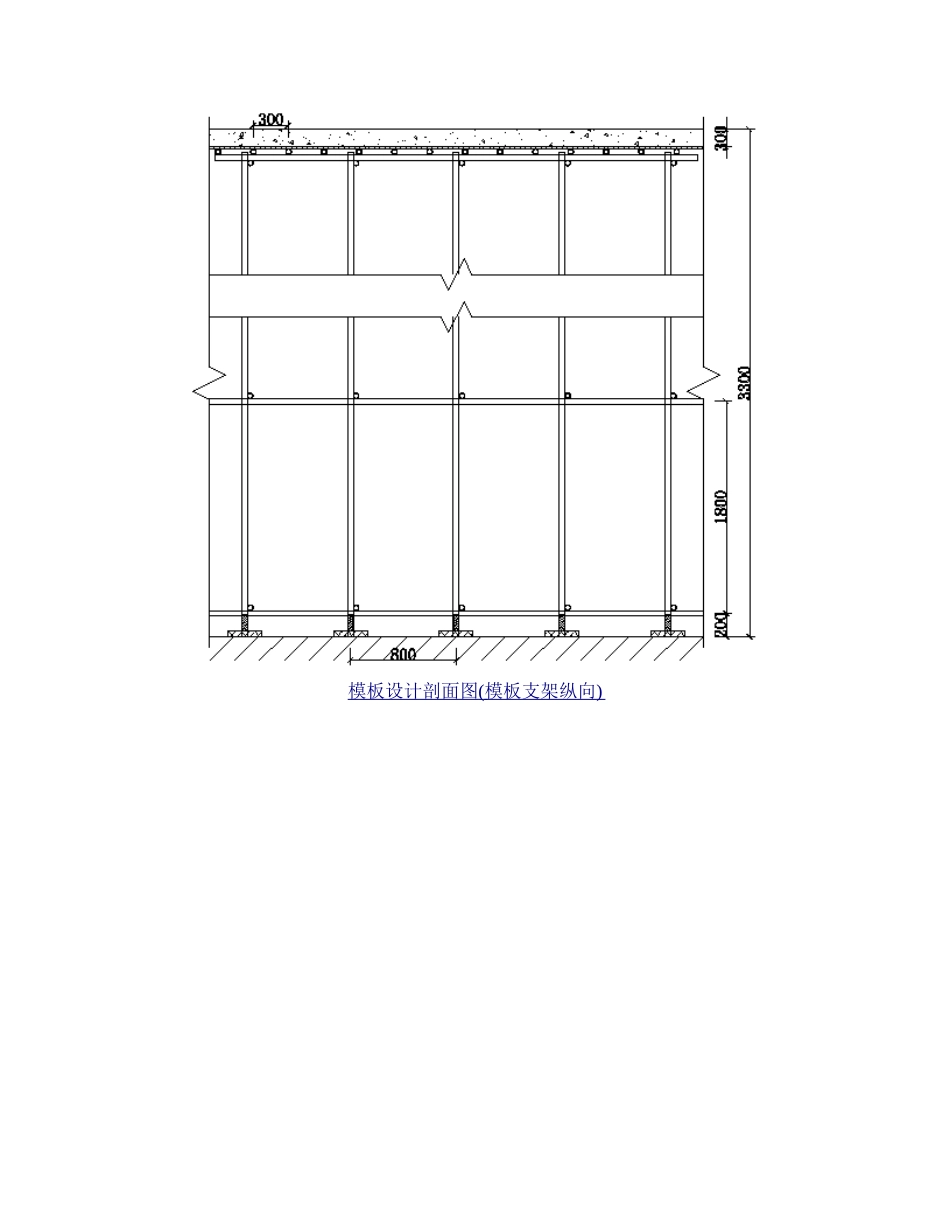

板模板（扣件式）计算书 计算依据： 1、《建筑施工模板安全技术法律规范》JGJ162-2025 2、《混凝土结构设计法律规范》GB 50010-2025 3、《建筑结构荷载法律规范》GB 50009-2025 4、《钢结构设计法律规范》GB 50017-2025 一、工程属性新浇混凝土楼板名称地下室顶板新浇混凝土楼板板厚(mm)300模板支架高度 H(m)3.3模板支架纵向长度 L(m)30模板支架横向长度 B(m)18 二、荷载设计模板及其支架自重标准值 G1k(kN/m2)面板0.1面板及小梁0.3楼板模板0.5模板及其支架0.75新浇筑混凝土自重标准值 G2k(kN/m3)24钢筋自重标准值 G3k(kN/m3)1.1施工人员及设备荷载标准值 Q1k当计算面板和小梁时的均布活荷载(kN/m2)2.5当计算面板和小梁时的集中荷载(kN)2.5当计算主梁时的均布活荷载(kN/m2)1.5当计算支架立柱及其他支承结构构件时的均布活荷载(kN/m2)1风荷载标准值 ωk(kN/m2)基本风压 ω0(kN/m2)0.3地基粗糙程度C 类(有密集建筑群市区)模板支架顶部距地面高度(m)2.7风压高度变化系数μz0.65风荷载体型系数 μs0.5 三、模板体系设计模板支架高度(m)3.3主梁布置方向平行立柱纵向方向立柱纵向间距 la(mm)800立柱横向间距 lb(mm)800水平拉杆步距 h(mm)1800小梁间距 l(mm)300小梁最大悬挑长度 l1(mm)250主梁最大悬挑长度 l2(mm)250结构表面的要求结构表面隐蔽 设计简图如下：模板设计平面图模板设计剖面图 ( 模板支架纵向 ) 模板设计剖面图 ( 模板支架横向 ) 四、面板验算面板类型覆面木胶合板面板厚度 t(mm)15面板抗弯强度设计值[f](N/mm2)15面板抗剪强度设计值[τ](N/mm2)1.4面板弹性模量 E(N/mm2)10000面板计算方式二等跨连续梁 楼板面板应搁置在梁侧模板上，本例以二等跨连续梁，取 1m 单位宽度计算。 W＝bh2/6=1000×15×15/6＝37500mm3，I＝bh3/12=1000×15×15×15/12＝281250mm4 承载能力极限状态 q1＝0.9×max[1.2(G1k +(G2k+G3k)×h)+1.4×Q1k ,1.35(G1k +(G2k+G3k)×h)+1.4×0.7×Q1k]×b=0.9×max[1.2×(0.1+(24+1.1)×0.3)+1.4×2.5，1.35×(0.1+(24+1.1)×0.3)+1.4×0.7×2.5] ×1=11.475kN/m q1 静=0.9×[γG(G1k +(G2k+G3k)×h)×b] = 0.9×[1.35×(0.1+(24+1.1)×0.3)×1]=9.27kN/m q1 活=0.9×(γQφcQ1k)×b=0.9×(1.4×0.7×2.5)×1=2.205kN/m q2＝0.9×1.35×G1k×b＝0.9×1.35×0.1×1=0.122kN/m p＝0.9×1.4×0.7×Q1k＝0.9×1.4×0.7×2.5＝2.205kN 正常使用极限状态 q＝(γG(G1k...
