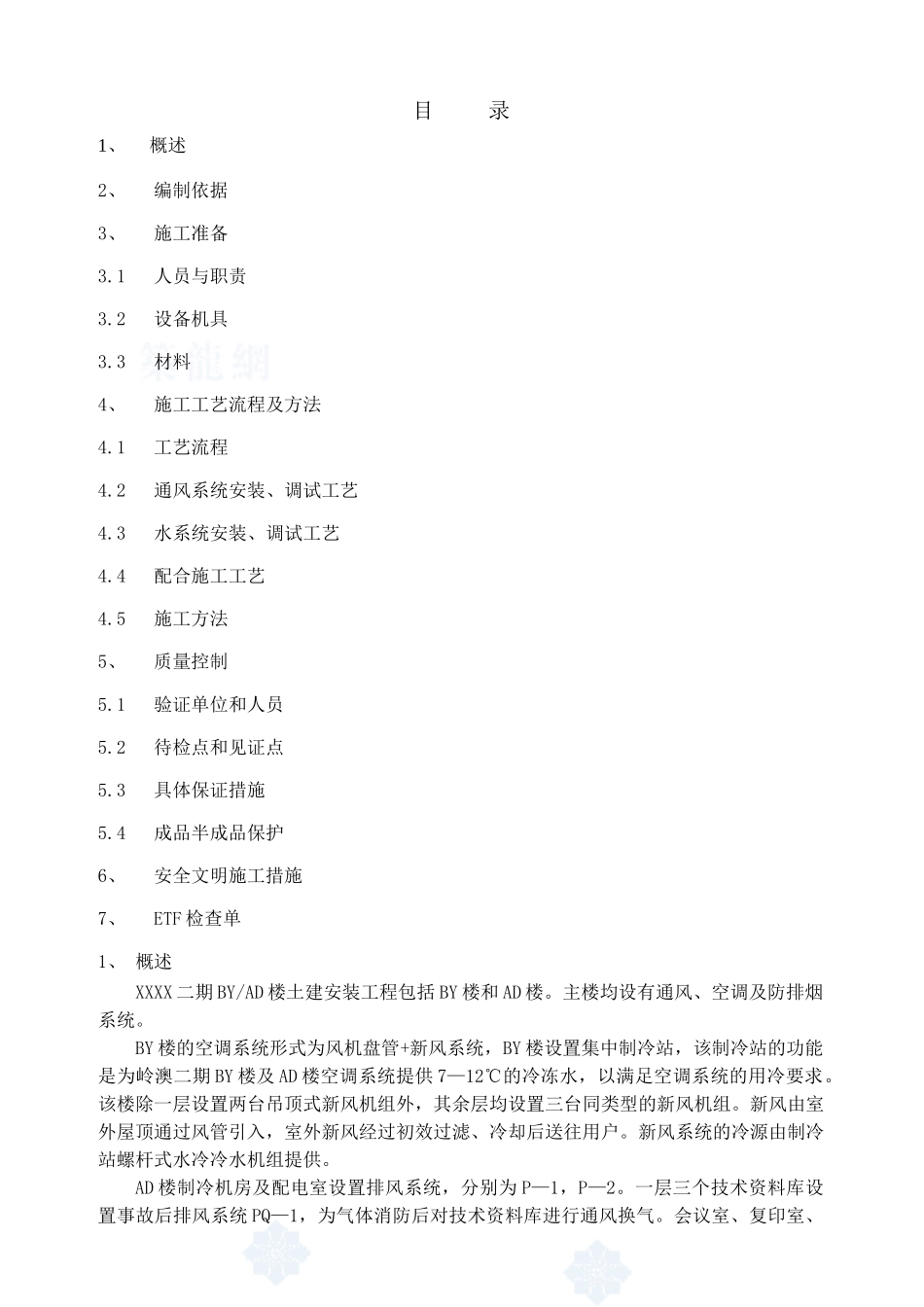

目 录1、 概述2、 编制依据3、 施工准备3.1 人员与职责3.2 设备机具3.3 材料4、 施工工艺流程及方法4.1 工艺流程4.2 通风系统安装、调试工艺4.3 水系统安装、调试工艺4.4 配合施工工艺4.5 施工方法5、 质量控制5.1 验证单位和人员5.2 待检点和见证点5.3 具体保证措施5.4 成品半成品保护6、 安全文明施工措施7、 ETF 检查单1、 概述XXXX 二期 BY/AD 楼土建安装工程包括 BY 楼和 AD 楼。主楼均设有通风、空调及防排烟系统。BY 楼的空调系统形式为风机盘管+新风系统，BY 楼设置集中制冷站，该制冷站的功能是为岭澳二期 BY 楼及 AD 楼空调系统提供 7—12℃的冷冻水，以满足空调系统的用冷要求。该楼除一层设置两台吊顶式新风机组外，其余层均设置三台同类型的新风机组。新风由室外屋顶通过风管引入，室外新风经过初效过滤、冷却后送往用户。新风系统的冷源由制冷站螺杆式水冷冷水机组提供。AD 楼制冷机房及配电室设置排风系统，分别为 P—1，P—2。一层三个技术资料库设置事故后排风系统 PQ—1，为气体消防后对技术资料库进行通风换气。会议室、复印室、厕所、吸烟间、冲凉间等设置就地排风系统。AD 楼的系统形式为定新风比定比例二次回风系统，新风为送风量的 10%，该楼除介质库以外均采纳全空气系统，分别为 K—1，K—2，K—3，K—4，K—5，K—6，K—7，其中 K—6，K—7 设置在四楼屋面，为低温恒温恒湿机组，专为四层库区的介质库空调。每层设置空调机房，在其内设置组合式空调机组一台，每台组合式空调机组均设置一次混合过滤段、前表冷段、转轮除湿段、二次混合段、后表冷段、风机段、加热段、电动电加热式加湿段。AD 楼的辅助用房为风机盘管加新风的空调方式。新风机组采纳吊顶式，设置在走廊的吊顶内，包括 X—1，X—2，X—3，X—4，X—5，X—6。其通风系统采纳自然进风与机械排风相结合的形式。AD 楼库区内设置机械排烟系统，在屋顶设置排烟风机。每层设置排烟风口，排烟风口连锁屋顶排烟风机，进行排烟，同时向消防控制室发出报警信号。档案馆库区设置气体消防的库房需设置气体消防后的排风，共设置四个排风系统，每个系统在屋顶设置屋顶风机。2、 编制依据---《通风与空调工程施工质量验收法律规范》(GB50243-2025)；---《建筑安装工程施工质量验收统一标准》(GB50300-2001)；---《制冷设备,空气分离设备安装工程施工及验收法律规范》(GB50274)；---《现场设备,工业管道焊接工程施工及验收...
