某化学工业区地下给排水管道施工方案VIP专享

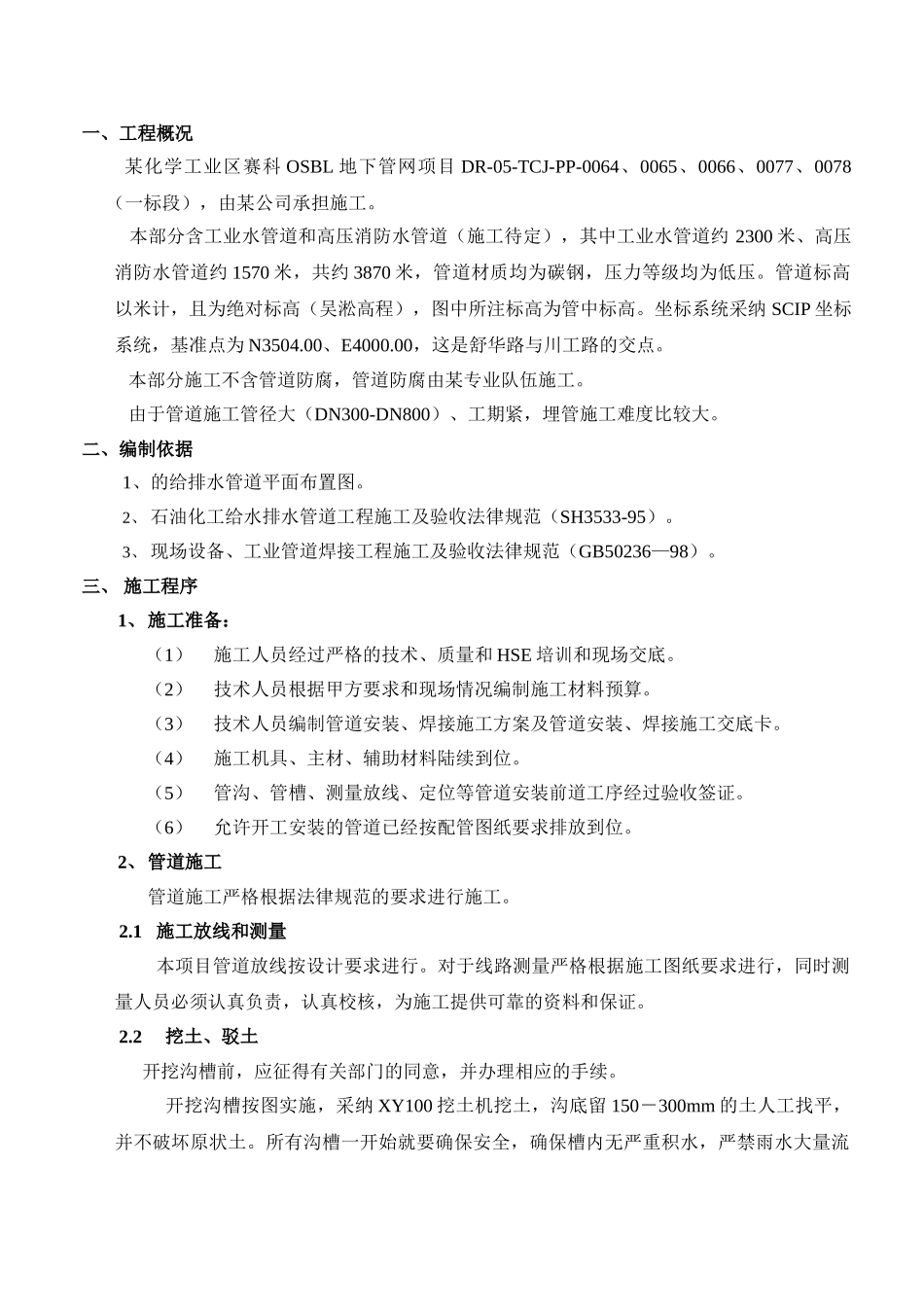

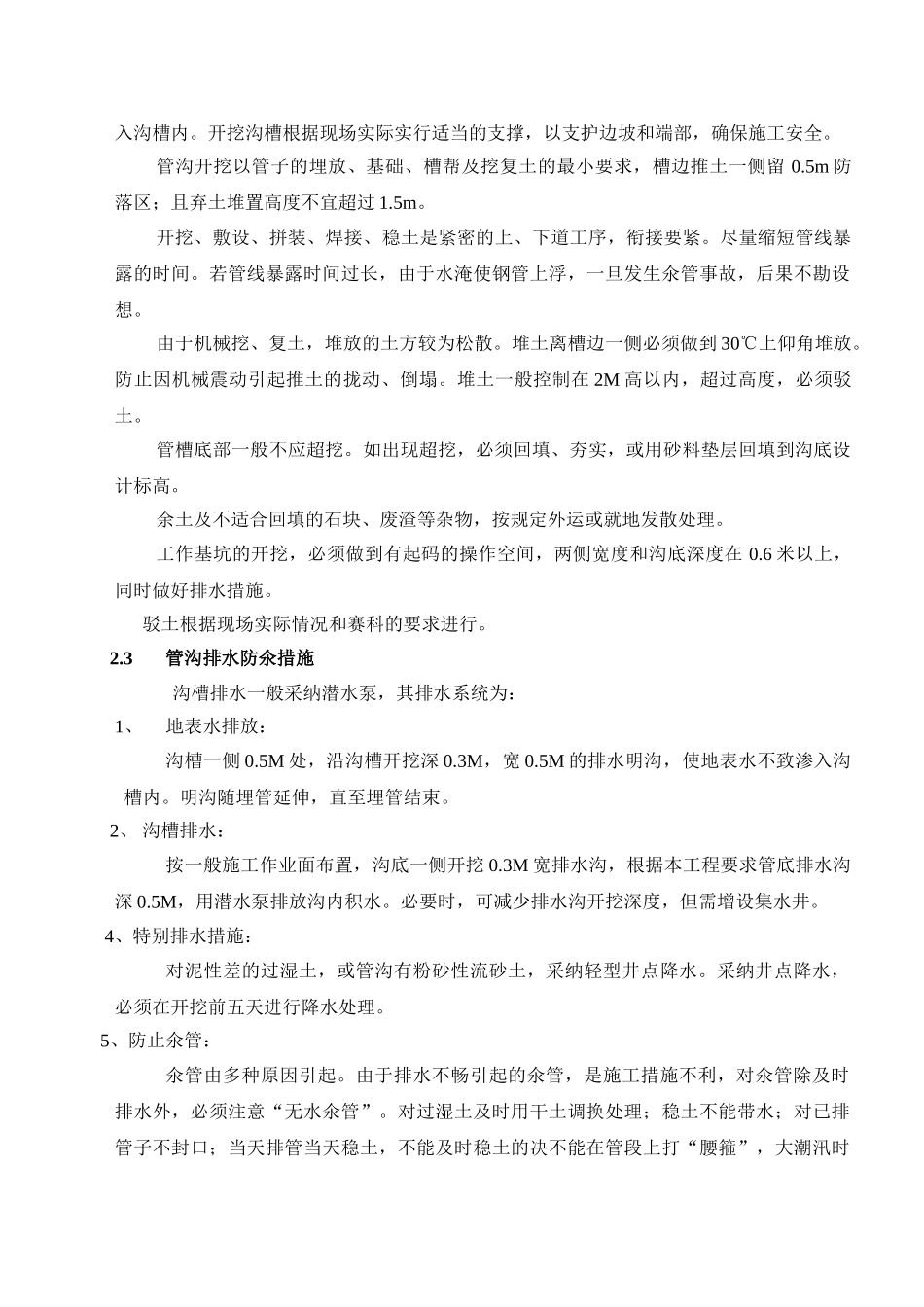

一、工程概况 某化学工业区赛科 OSBL 地下管网项目 DR-05-TCJ-PP-0064、0065、0066、0077、0078（一标段），由某公司承担施工。 本部分含工业水管道和高压消防水管道（施工待定），其中工业水管道约 2300 米、高压消防水管道约 1570 米，共约 3870 米，管道材质均为碳钢，压力等级均为低压。管道标高以米计，且为绝对标高（吴淞高程），图中所注标高为管中标高。坐标系统采纳 SCIP 坐标系统，基准点为 N3504.00、E4000.00，这是舒华路与川工路的交点。 本部分施工不含管道防腐，管道防腐由某专业队伍施工。 由于管道施工管径大（DN300-DN800）、工期紧，埋管施工难度比较大。二、编制依据1、的给排水管道平面布置图。2、 石油化工给水排水管道工程施工及验收法律规范（SH3533-95）。3、 现场设备、工业管道焊接工程施工及验收法律规范（GB50236—98）。三、 施工程序1、施工准备：（1）施工人员经过严格的技术、质量和 HSE 培训和现场交底。（2）技术人员根据甲方要求和现场情况编制施工材料预算。（3）技术人员编制管道安装、焊接施工方案及管道安装、焊接施工交底卡。（4）施工机具、主材、辅助材料陆续到位。（5）管沟、管槽、测量放线、定位等管道安装前道工序经过验收签证。（6）允许开工安装的管道已经按配管图纸要求排放到位。2、管道施工管道施工严格根据法律规范的要求进行施工。 2.1 施工放线和测量本项目管道放线按设计要求进行。对于线路测量严格根据施工图纸要求进行，同时测量人员必须认真负责，认真校核，为施工提供可靠的资料和保证。 2.2挖土、驳土 开挖沟槽前，应征得有关部门的同意，并办理相应的手续。开挖沟槽按图实施，采纳 XY100 挖土机挖土，沟底留 150－300mm 的土人工找平，并不破坏原状土。所有沟槽一开始就要确保安全，确保槽内无严重积水，严禁雨水大量流入沟槽内。开挖沟槽根据现场实际实行适当的支撑，以支护边坡和端部，确保施工安全。管沟开挖以管子的埋放、基础、槽帮及挖复土的最小要求，槽边推土一侧留 0.5m 防落区；且弃土堆置高度不宜超过 1.5m。 开挖、敷设、拼装、焊接、稳土是紧密的上、下道工序，衔接要紧。尽量缩短管线暴露的时间。若管线暴露时间过长，由于水淹使钢管上浮，一旦发生氽管事故，后果不勘设想。由于机械挖、复土，堆放的土方较为松散。堆土离槽边一侧必须做到 30℃上仰角堆放。防止因机械震动引起推土的拢动、倒塌。堆土一般控制在 2M 高以内，超过...
