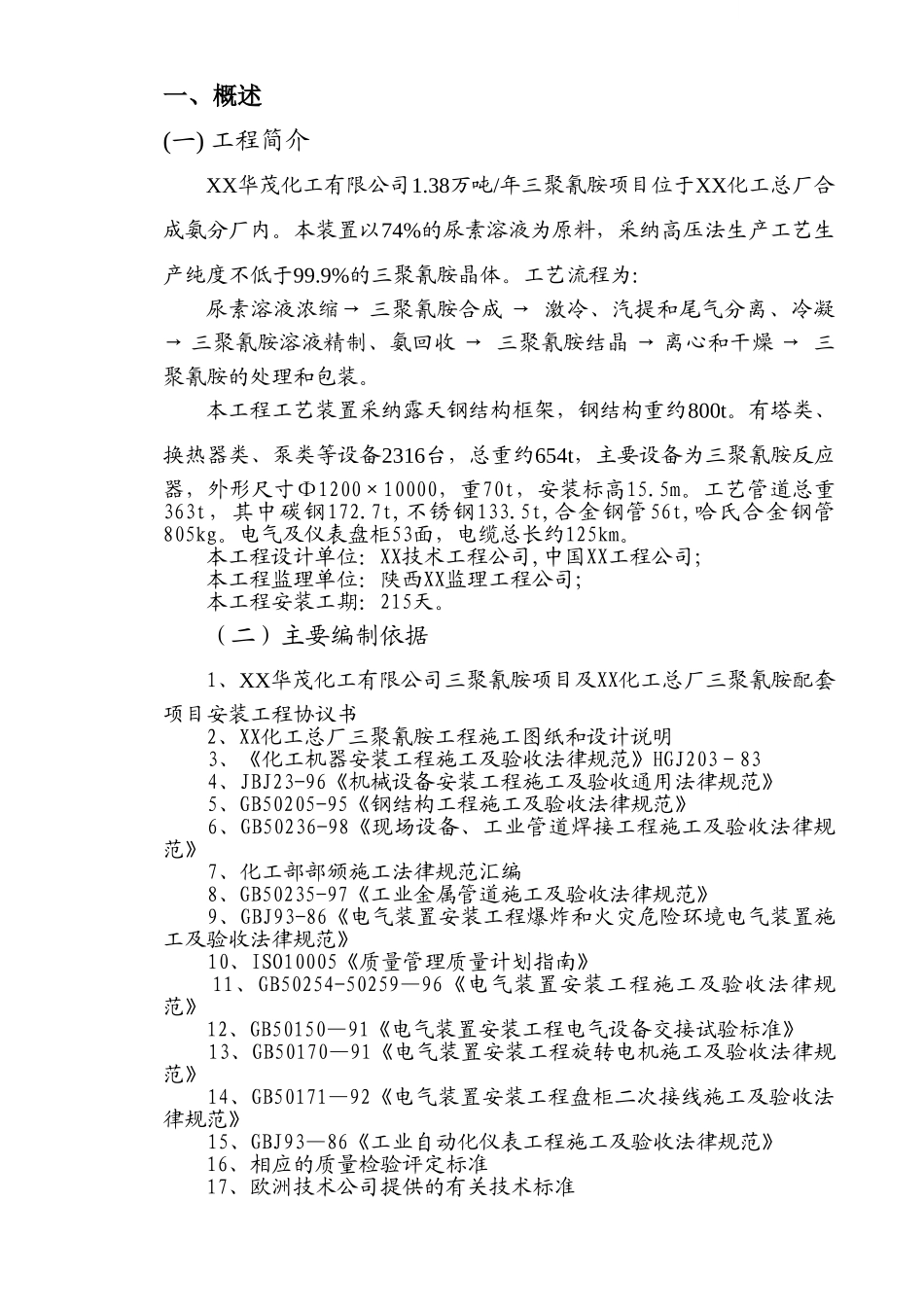

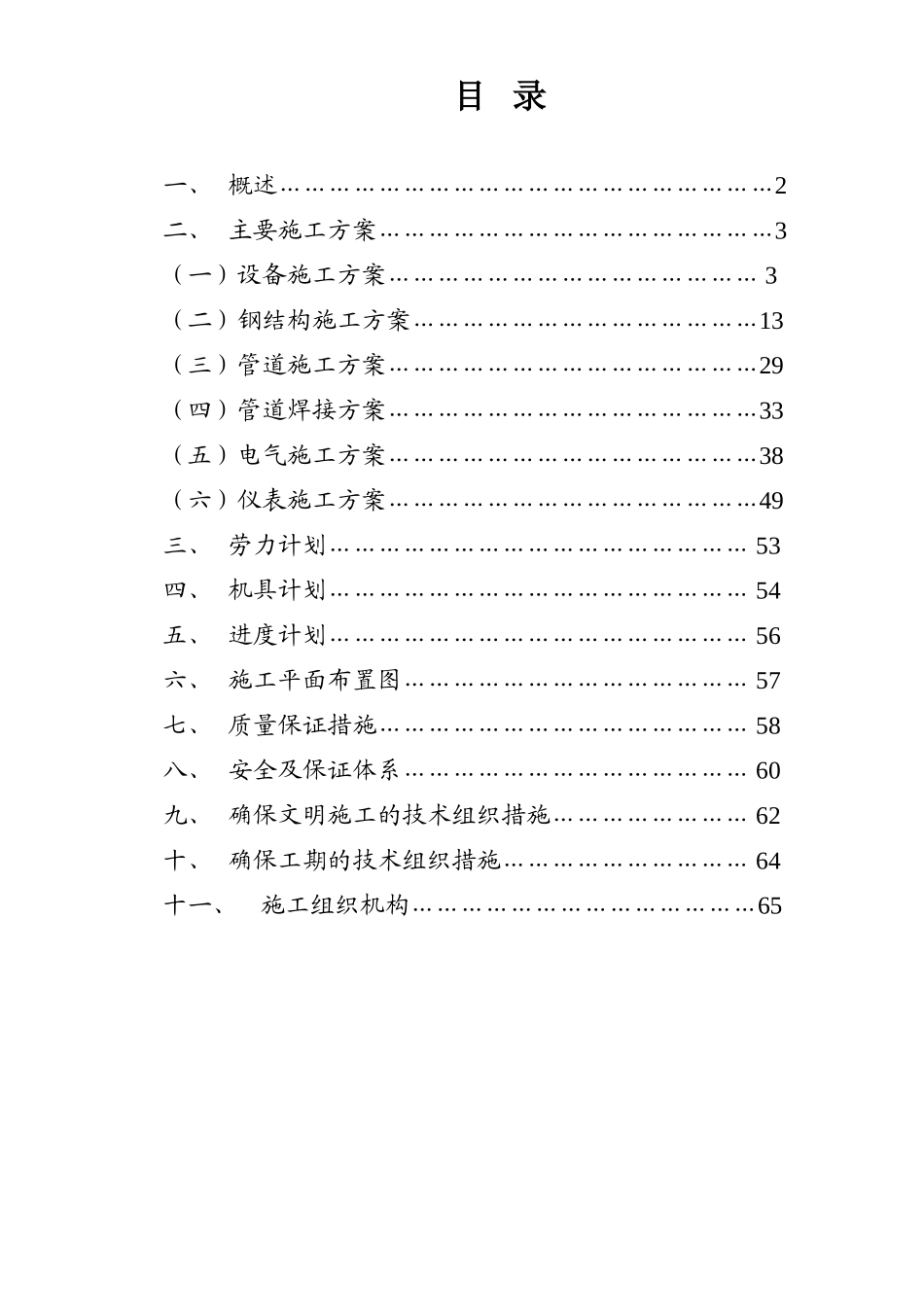

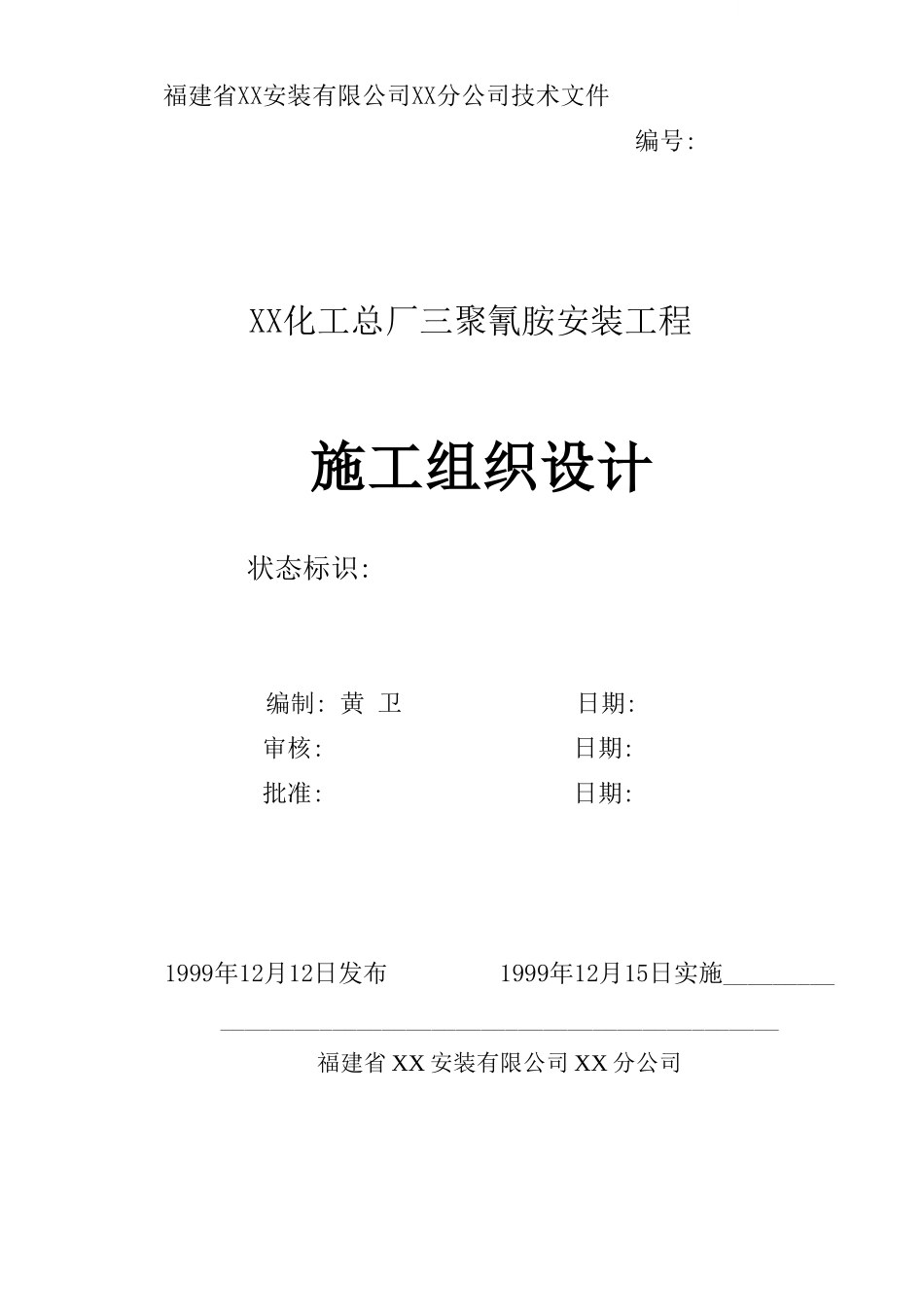

福建省XX安装有限公司XX分公司技术文件 编号: XX化工总厂三聚氰胺安装工程 施工组织设计 状态标识: 编制: 黄 卫 日期: 审核: 日期: 批准: 日期:1999年12月12日发布 1999年12月15日实施______________________________________________________ 福建省 XX 安装有限公司 XX 分公司目 录一、 概述……………………………………………………2二、 主要施工方案…………………………………………3（一）设备施工方案……………………………………… 3（二）钢结构施工方案……………………………………13（三）管道施工方案………………………………………29（四）管道焊接方案………………………………………33（五）电气施工方案………………………………………38（六）仪表施工方案………………………………………49三、 劳力计划…………………………………………… 53四、 机具计划…………………………………………… 54五、 进度计划…………………………………………… 56六、 施工平面布置图…………………………………… 57七、 质量保证措施……………………………………… 58八、 安全及保证体系…………………………………… 60九、 确保文明施工的技术组织措施…………………… 62十、 确保工期的技术组织措施………………………… 64十一、施工组织机构……………………………………65一、概述(一) 工程简介XX华茂化工有限公司1.38万吨/年三聚氰胺项目位于XX化工总厂合成氨分厂内。本装置以74%的尿素溶液为原料，采纳高压法生产工艺生产纯度不低于99.9%的三聚氰胺晶体。工艺流程为:尿素溶液浓缩→ 三聚氰胺合成 → 激冷、汽提和尾气分离、冷凝 → 三聚氰胺溶液精制、氨回收 → 三聚氰胺结晶 → 离心和干燥 → 三聚氰胺的处理和包装。本工程工艺装置采纳露天钢结构框架，钢结构重约800t。有塔类、换热器类、泵类等设备2316台，总重约654t，主要设备为三聚氰胺反应器，外形尺寸Φ1200×10000，重70t，安装标高15.5m。工艺管道总重363t，其中碳钢172.7t,不锈钢133.5t,合金钢管56t,哈氏合金钢管805kg。电气及仪表盘柜53面，电缆总长约125km。本工程设计单位：XX技术工程公司,中国XX工程公司;本工程监理单位：陕西XX监理工程公司;本工程安装工期：215天。（二）主要编制依据 1、XX华茂化工有限公司三聚氰胺项目及XX化工总厂三聚氰胺配套项目安装工程协议书 2、XX化工总厂三聚氰胺工程施...
