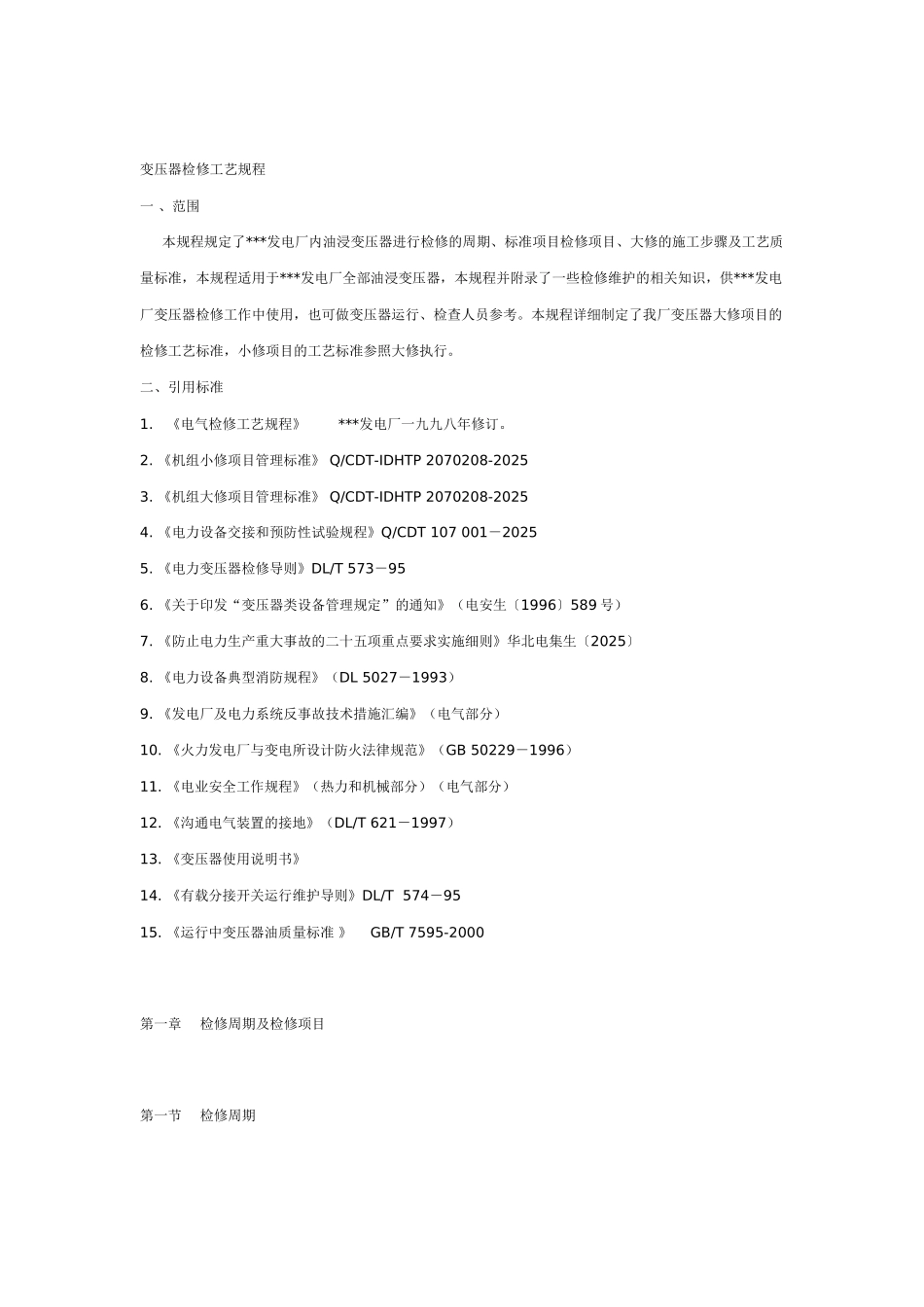

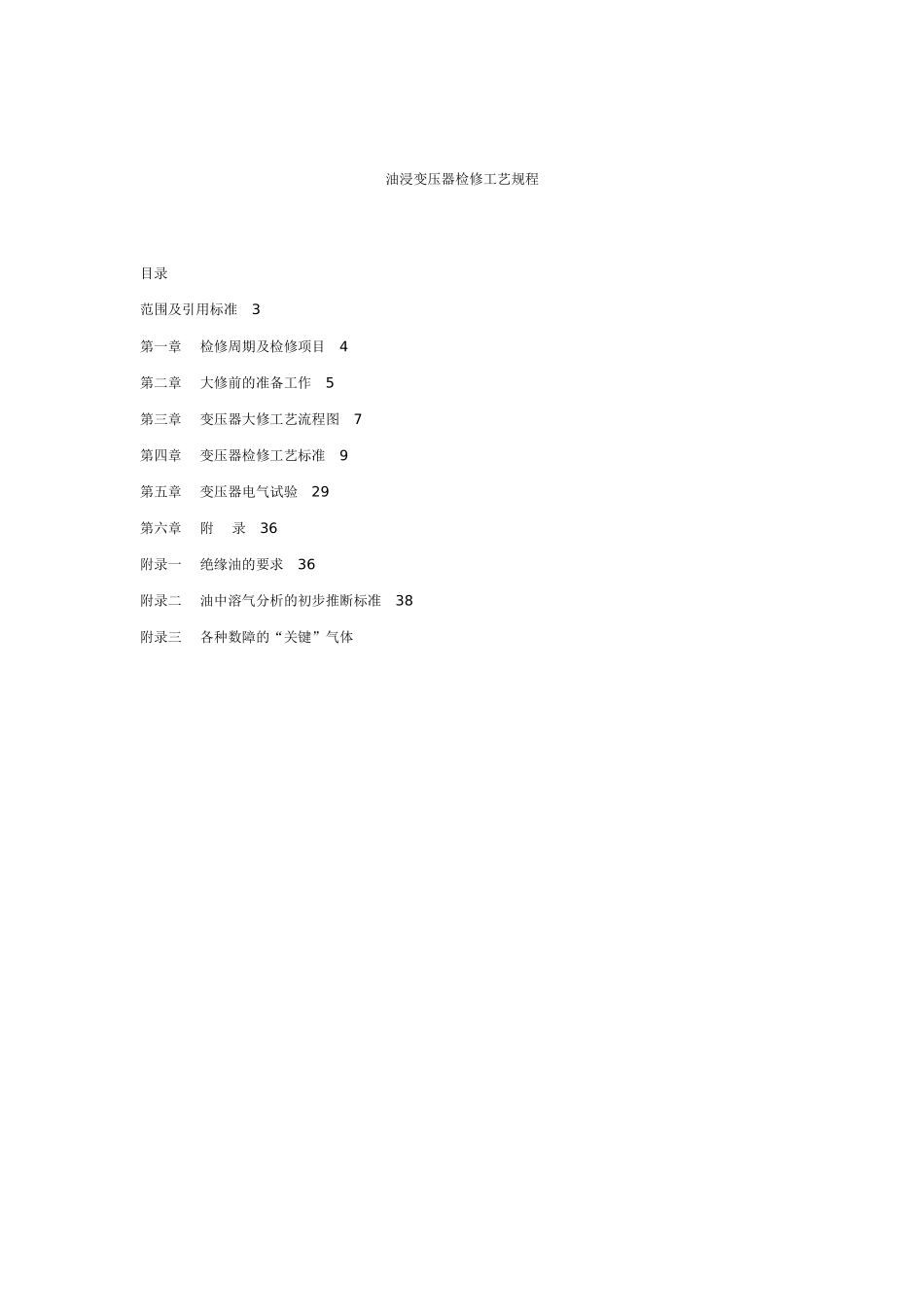

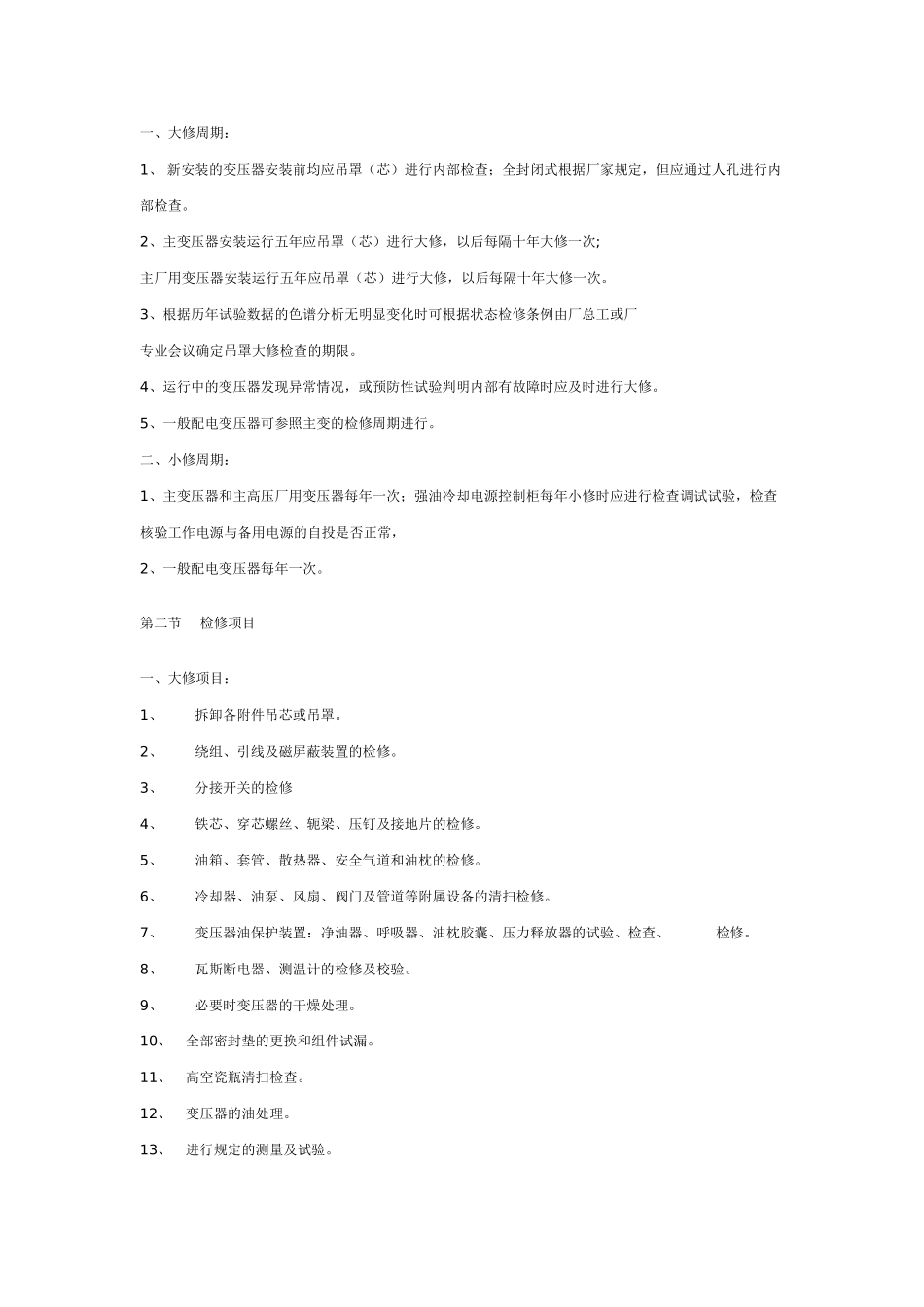

油浸变压器检修工艺规程目录范围及引用标准 3第一章 检修周期及检修项目 4第二章 大修前的准备工作 5第三章 变压器大修工艺流程图 7第四章 变压器检修工艺标准 9第五章 变压器电气试验 29第六章 附 录 36附录一 绝缘油的要求 36附录二 油中溶气分析的初步推断标准 38附录三 各种数障的“关键”气体变压器检修工艺规程一 、范围 本规程规定了***发电厂内油浸变压器进行检修的周期、标准项目检修项目、大修的施工步骤及工艺质量标准，本规程适用于***发电厂全部油浸变压器，本规程并附录了一些检修维护的相关知识，供***发电厂变压器检修工作中使用，也可做变压器运行、检查人员参考。本规程详细制定了我厂变压器大修项目的检修工艺标准，小修项目的工艺标准参照大修执行。二、引用标准1. 《电气检修工艺规程》 ***发电厂一九九八年修订。2. 《机组小修项目管理标准》 Q/CDT-IDHTP 2070208-20253. 《机组大修项目管理标准》 Q/CDT-IDHTP 2070208-20254. 《电力设备交接和预防性试验规程》Q/CDT 107 001－20255. 《电力变压器检修导则》DL/T 573－956. 《关于印发“变压器类设备管理规定”的通知》（电安生〔1996〕589 号）7. 《防止电力生产重大事故的二十五项重点要求实施细则》华北电集生〔2025〕8. 《电力设备典型消防规程》（DL 5027－1993）9. 《发电厂及电力系统反事故技术措施汇编》（电气部分）10. 《火力发电厂与变电所设计防火法律规范》（GB 50229－1996）11. 《电业安全工作规程》（热力和机械部分）（电气部分）12. 《沟通电气装置的接地》（DL/T 621－1997）13. 《变压器使用说明书》14. 《有载分接开关运行维护导则》DL/T 574－9515. 《运行中变压器油质量标准 》 GB/T 7595-2000第一章 检修周期及检修项目第一节 检修周期一、大修周期：1、 新安装的变压器安装前均应吊罩（芯）进行内部检查；全封闭式根据厂家规定，但应通过人孔进行内部检查。2、主变压器安装运行五年应吊罩（芯）进行大修，以后每隔十年大修一次;主厂用变压器安装运行五年应吊罩（芯）进行大修，以后每隔十年大修一次。3、根据历年试验数据的色谱分析无明显变化时可根据状态检修条例由厂总工或厂专业会议确定吊罩大修检查的期限。4、运行中的变压器发现异常情况，或预防性试验判明内部有故障时应及时进行大修。5、一般配电变压器可参照主变的检修周期进行。二、小修周期：1、主变压器和主高压厂用变压器每...
