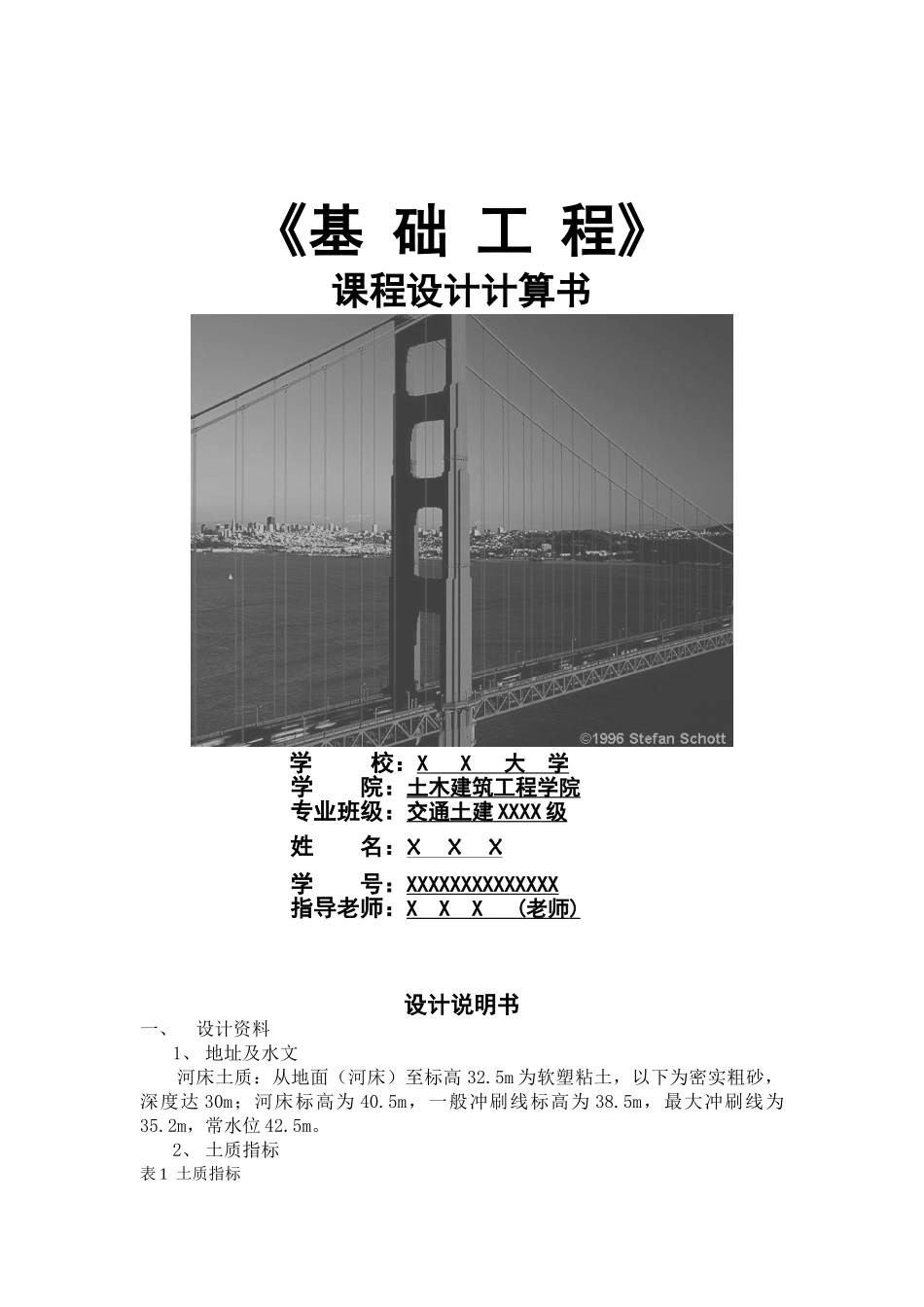

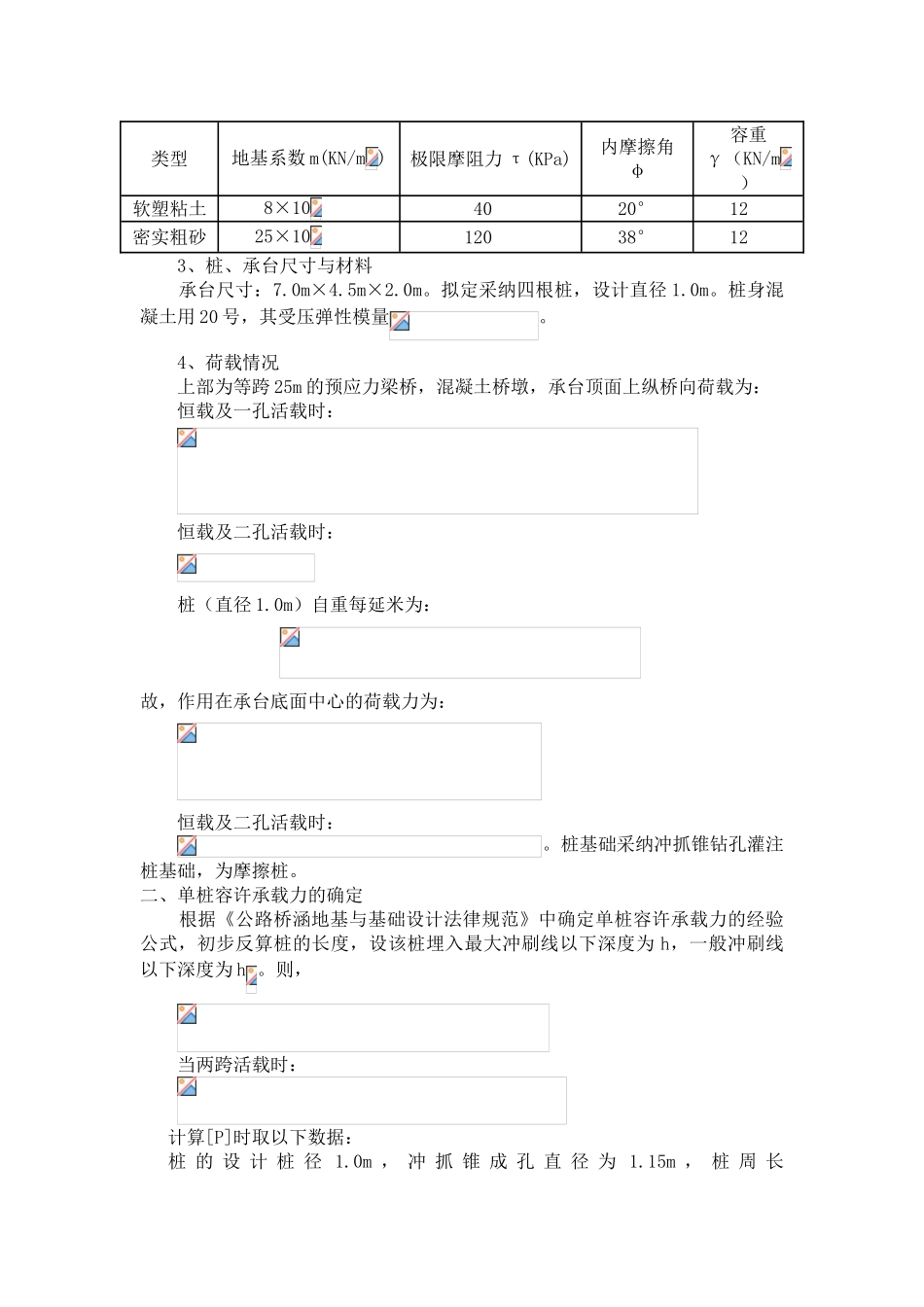

《基 础 工 程》课程设计计算书学 校：X X 大 学 学 院：土木建筑工程学院专业班级：交通土建 XXXX 级 姓 名：X X X学 号：XXXXXXXXXXXXXX指导老师：X X X ( 老师 ) 设计说明书一、设计资料1、 地址及水文河床土质：从地面（河床）至标高 32.5m 为软塑粘土，以下为密实粗砂，深度达 30m；河床标高为 40.5m，一般冲刷线标高为 38.5m，最大冲刷线为35.2m，常水位 42.5m。2、 土质指标表 1 土质指标类型地基系数 m(KN/m )极限摩阻力 τ(KPa)内摩擦角φ容重γ（KN/m）软塑粘土 8×10 40 20° 12密实粗砂 25×10 120 38° 12 3、桩、承台尺寸与材料 承台尺寸：7.0m×4.5m×2.0m。拟定采纳四根桩，设计直径 1.0m。桩身混凝土用 20 号，其受压弹性模量。 4、荷载情况 上部为等跨 25m 的预应力梁桥，混凝土桥墩，承台顶面上纵桥向荷载为： 恒载及一孔活载时： 恒载及二孔活载时： 桩（直径 1.0m）自重每延米为：故，作用在承台底面中心的荷载力为： 恒载及二孔活载时： 。桩基础采纳冲抓锥钻孔灌注桩基础，为摩擦桩。二、单桩容许承载力的确定 根据《公路桥涵地基与基础设计法律规范》中确定单桩容许承载力的经验公式，初步反算桩的长度，设该桩埋入最大冲刷线以下深度为 h，一般冲刷线以下深度为 h 。则， 当两跨活载时： 计算[P]时取以下数据：桩 的 设 计 桩 径 1.0m ， 冲 抓 锥 成 孔 直 径 为 1.15m ， 桩 周 长 现取 h=9m，桩底标高为 26.2m。桩的轴向承载力符合要求。具体见如图 1 所示。图 1 双排桩断面 （a）纵桥向断面 （b）横桥向断面三、桩顶及最大冲刷线处荷载 <一>、参数计算 1、桩的计算宽度 2、桩的变形系数 α 桩在最大冲刷线以下深度 h=9m，其计算长度则为： 3、桩顶刚度系数值计算 4、计算承台底面原点 O 处位移 <二>计算作用在每根桩顶上的作用力 现采纳试算法列表计算（见表 2）：表 2 受压区高度系数 ξ 计算表ξABCDμNu（N）Nj（N）Nu/Nj0.962.5890 0.4011 2.3359 0.6847 -0.000881.9630.972.6158 0.3865 2.3690 0.6590 0.0027262.1270.982.6424 0.3717 2.4012 0.6339 0.0073532.3360.992.6685 0.3566 2.4324 0.6094 0.0134352.6091.00 2.6943 0.3413 2.4627 0.5856 0.0216372.976 由计算表可见，当 ξ=0.97 时，计算纵向力 Nu 与设计值 Nj 之比较为合理，故取 ξ=0.97，μ=0.0027...
