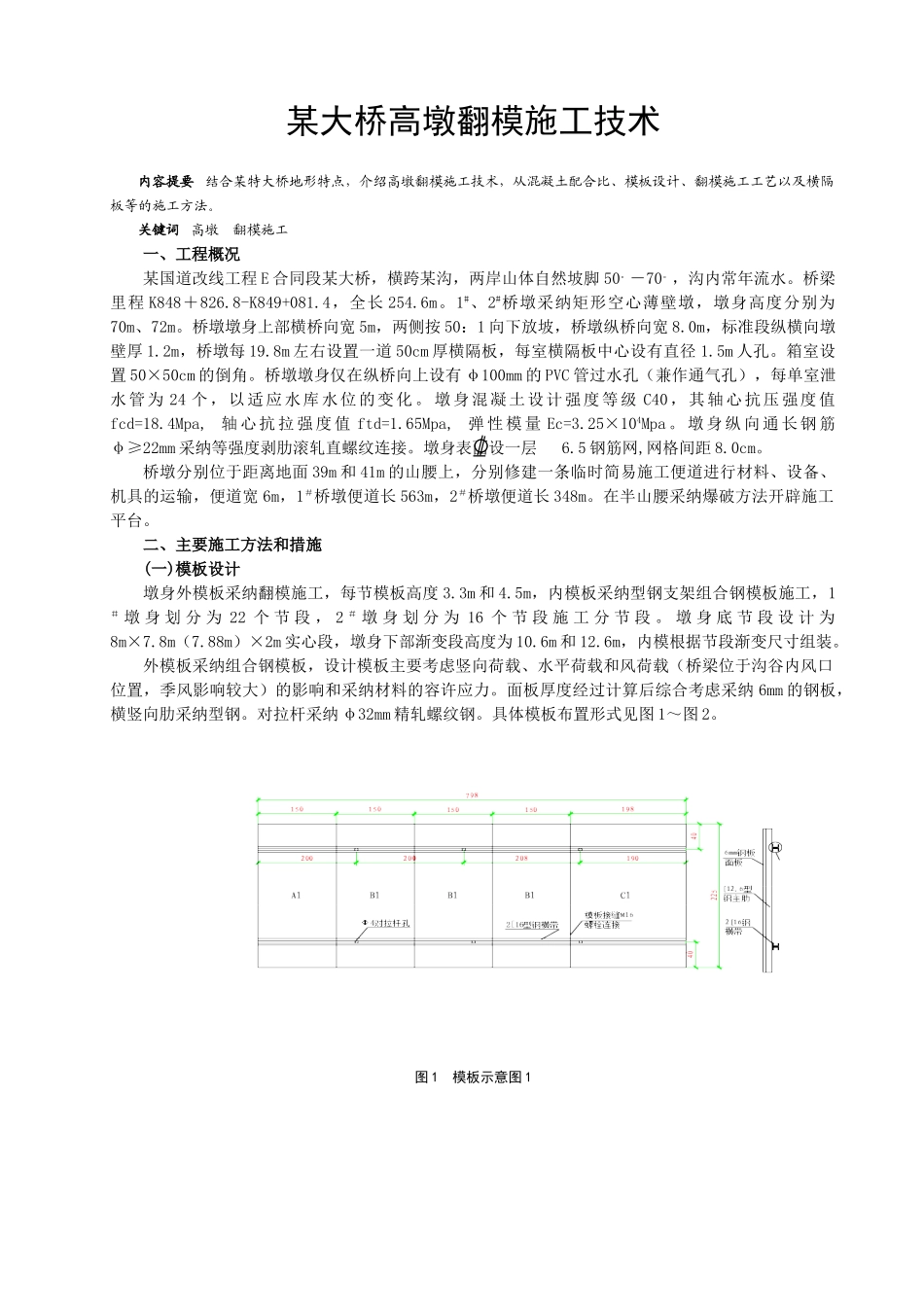

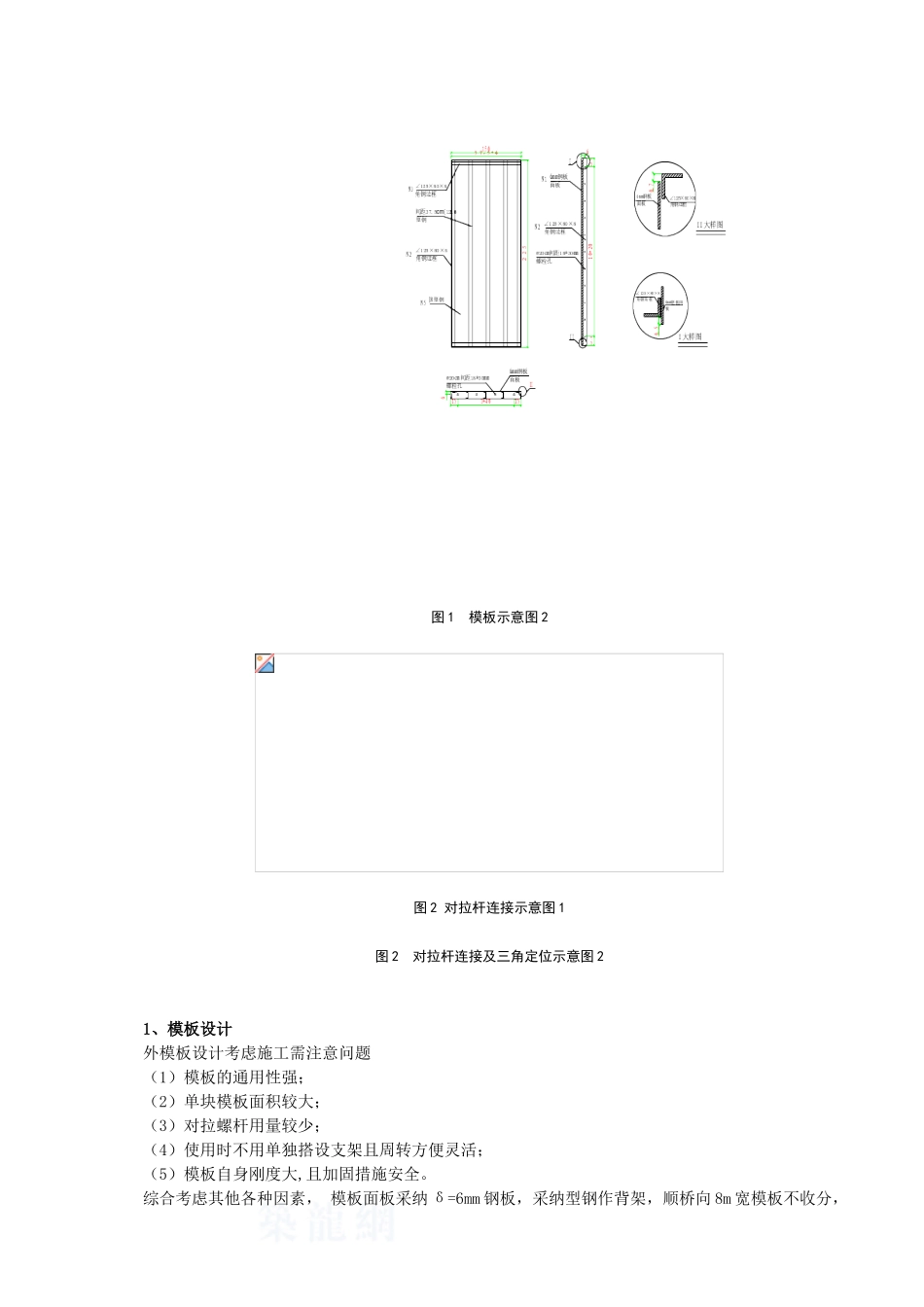

某大桥高墩翻模施工技术内容提要 结合某特大桥地形特点，介绍高墩翻模施工技术，从混凝土配合比、模板设计、翻模施工工艺以及横隔板等的施工方法。关键词 高墩 翻模施工一、工程概况某国道改线工程 E 合同段某大桥，横跨某沟，两岸山体自然坡脚 50。－70。，沟内常年流水。桥梁里程 K848＋826.8-K849+081.4，全长 254.6m。1#、2#桥墩采纳矩形空心薄壁墩，墩身高度分别为70m、72m。桥墩墩身上部横桥向宽 5m，两侧按 50：1 向下放坡，桥墩纵桥向宽 8.0m，标准段纵横向墩壁厚 1.2m，桥墩每 19.8m 左右设置一道 50cm 厚横隔板，每室横隔板中心设有直径 1.5m 人孔。箱室设置 50×50cm 的倒角。桥墩墩身仅在纵桥向上设有 φ100mm 的 PVC 管过水孔（兼作通气孔），每单室泄水管为 24 个，以适应水库水位的变化。 墩身混凝土设计强度等级 C40，其轴心抗压强度值fcd=18.4Mpa, 轴 心 抗 拉 强 度 值 ftd=1.65Mpa, 弹 性 模 量 Ec=3.25×104Mpa 。 墩 身 纵 向 通 长 钢 筋φ≥22mm 采纳等强度剥肋滚轧直螺纹连接。墩身表面设一层 6.5 钢筋网,网格间距 8.0cm。桥墩分别位于距离地面 39m 和 41m 的山腰上，分别修建一条临时简易施工便道进行材料、设备、机具的运输，便道宽 6m，1＃桥墩便道长 563m，2＃桥墩便道长 348m。在半山腰采纳爆破方法开辟施工平台。二、主要施工方法和措施(一)模板设计墩身外模板采纳翻模施工，每节模板高度 3.3m 和 4.5m，内模板采纳型钢支架组合钢模板施工，1＃ 墩 身 划 分 为 22 个 节 段 ， 2 ＃ 墩 身 划 分 为 16 个 节 段 施 工 分 节 段 。 墩 身 底 节 段 设 计 为8m×7.8m（7.88m）×2m 实心段，墩身下部渐变段高度为 10.6m 和 12.6m，内模根据节段渐变尺寸组装。外模板采纳组合钢模板，设计模板主要考虑竖向荷载、水平荷载和风荷载（桥梁位于沟谷内风口位置，季风影响较大）的影响和采纳材料的容许应力。面板厚度经过计算后综合考虑采纳 6mm 的钢板，横竖向肋采纳型钢。对拉杆采纳 φ32mm 精轧螺纹钢。具体模板布置形式见图 1～图 2。 图 1 模板示意图 1图 1 模板示意图 2图 2 对拉杆连接示意图 1图 2 对拉杆连接及三角定位示意图 2 1、模板设计外模板设计考虑施工需注意问题（1）模板的通用性强；（2）单块模板面积较大；（3）对拉螺杆用量较少；（4）使用时不用单独搭设支架且周转方便灵...
