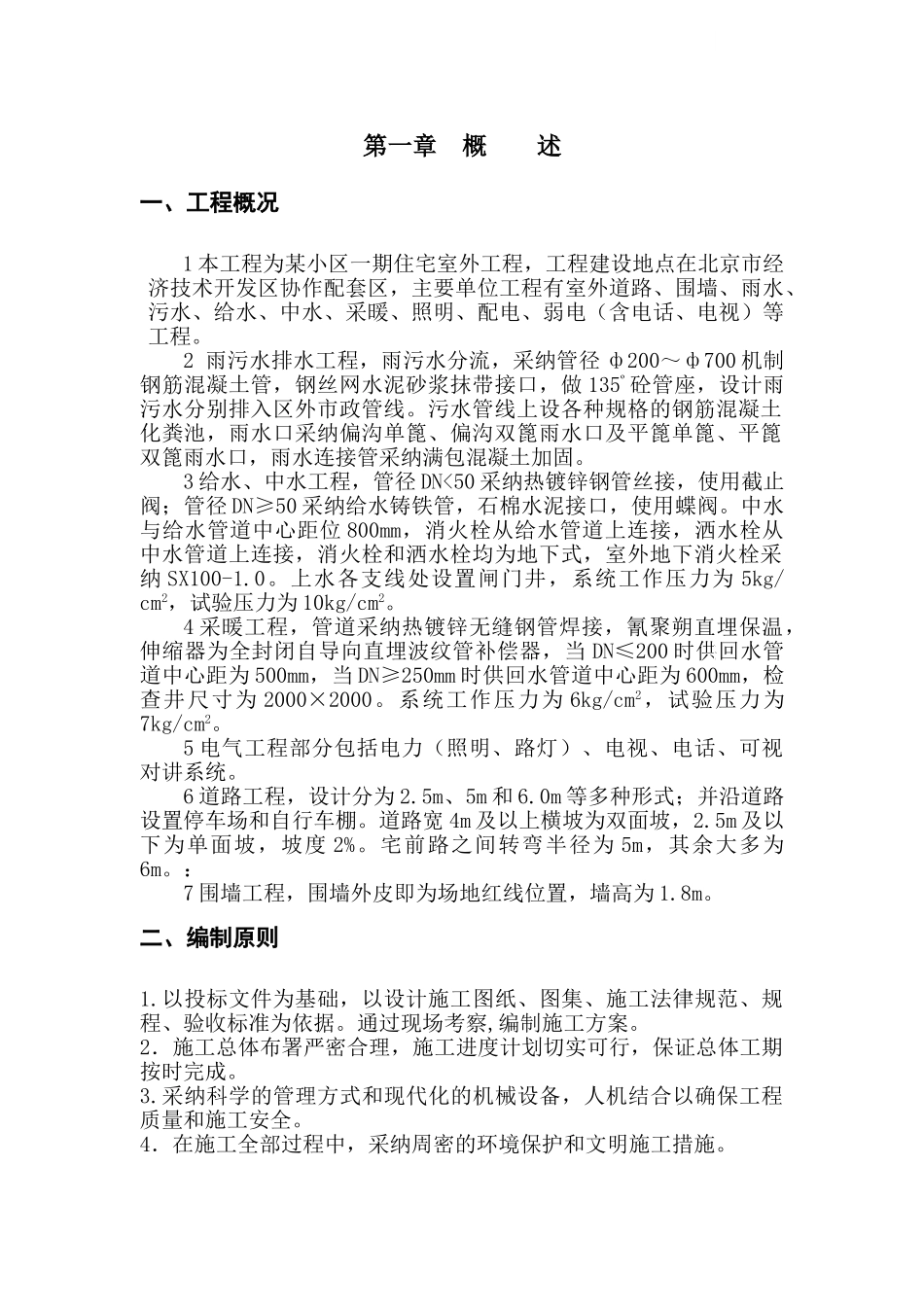

第一章 概 述一、工程概况1 本工程为某小区一期住宅室外工程，工程建设地点在北京市经济技术开发区协作配套区，主要单位工程有室外道路、围墙、雨水、污水、给水、中水、采暖、照明、配电、弱电（含电话、电视）等工程。2 雨污水排水工程，雨污水分流，采纳管径 ф200～ф700 机制钢筋混凝土管，钢丝网水泥砂浆抹带接口，做 135º砼管座，设计雨污水分别排入区外市政管线。污水管线上设各种规格的钢筋混凝土化粪池，雨水口采纳偏沟单篦、偏沟双篦雨水口及平篦单篦、平篦双篦雨水口，雨水连接管采纳满包混凝土加固。3 给水、中水工程，管径 DN<50 采纳热镀锌钢管丝接，使用截止阀；管径 DN≥50 采纳给水铸铁管，石棉水泥接口，使用蝶阀。中水与给水管道中心距位 800mm，消火栓从给水管道上连接，洒水栓从中水管道上连接，消火栓和洒水栓均为地下式，室外地下消火栓采纳 SX100-1.0。上水各支线处设置闸门井，系统工作压力为 5kg/cm2，试验压力为 10kg/cm2。4 采暖工程，管道采纳热镀锌无缝钢管焊接，氰聚朔直埋保温，伸缩器为全封闭自导向直埋波纹管补偿器，当 DN≤200 时供回水管道中心距为 500mm，当 DN≥250mm 时供回水管道中心距为 600mm，检查井尺寸为 2000×2000。系统工作压力为 6kg/cm2，试验压力为7kg/cm2。5 电气工程部分包括电力（照明、路灯）、电视、电话、可视对讲系统。6 道路工程，设计分为 2.5m、5m 和 6.0m 等多种形式；并沿道路设置停车场和自行车棚。道路宽 4m 及以上横坡为双面坡，2.5m 及以下为单面坡，坡度 2%。宅前路之间转弯半径为 5m，其余大多为6m。： 7 围墙工程，围墙外皮即为场地红线位置，墙高为 1.8m。二、编制原则1.以投标文件为基础，以设计施工图纸、图集、施工法律规范、规程、验收标准为依据。通过现场考察,编制施工方案。2．施工总体布署严密合理，施工进度计划切实可行，保证总体工期按时完成。3.采纳科学的管理方式和现代化的机械设备，人机结合以确保工程质量和施工安全。4．在施工全部过程中，采纳周密的环境保护和文明施工措施。三、编制依据（一）招标文件及有关法律规范要求1.业主的招标文件及设计单位提供的设计图纸2．北京市城市道路施工技术法律规范 DBJ01-45-20003．市政道路工程质量评定及检验标准 DBJ01-22-95、DBJ01-11-954．北京市给排水管道工程施工技术法律规范 DBJ01-47-20005．给排水管道工程施工及验收法律规范 GB50268-976．市政排水管渠工...
